家用火災報警控制器 青鳥JB-QB-JBF5021
功能特點
按國家標準GB22370-2008《家用火災安全系統》設計的一款家用火災報警控制器，滿足民用建筑消防工程的需求。
尺寸小巧，功能強大，性能穩定，界面UI設計簡潔易懂，適于安裝在家庭室內。
AC220V供電，支持寬范圍電壓供電，使用簡單方便。
具有可充電鋰電池作為備用電源。
采用2.8寸彩色液晶屏，扁平化圖形顯示，中文菜單，簡約易懂。
通過面板按鍵操作，實現信息查詢和信息配置。
具備火警電話自動撥號功能，火警發生時，控制器可對預設的緊急聯系人電話號碼進行自動輪撥，及時通知火情，降低損失。此功能需插入SIM 卡使用（支持移動、聯通網絡）。
通過CAN總線與控制中心監控設備進行組網，最大網絡節點99臺控制器，實現集中管理功能。
具有GPRS和藍牙功能，支持手機APP收取控制器信息。
回路采用二線制輸出，接線簡單，易操作，支持最多16點現場部件連接，如家用感煙與感溫火災探測器、手動報警開關、輸入模塊等設備。通訊距離1000m。
可通過無線傳輸方式接收無線現場部件的狀態信息，支持最多50點無線現場部件連接，如無線感煙與無線可燃?xì)怏w探測器、無線手動報警開關、無線輸入模塊等設備。通訊距離視距300m。
技術參數列表
內容 | 技術參數 |
供電主電 | AC220V |
備電 | 3.7V/4400mAh |
系統容量 | 1條總線回路，單回路16點；1條無線回路，單回路50點； |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
火警繼電器 | 2組常開輸出，觸點容量2A/30VDC、0.5A/125VAC 1組無源輸入，需配接10KΩ終端電阻 |
外形尺寸 | 200mm長×110mm寬×51.5mm厚 |
通訊距離 | 有線傳輸1000m，無線傳輸視距300m |
執行標準 | GB22370-2008《家用火災安全系統》 |
結構特征、安裝與布線
壁掛式安裝。

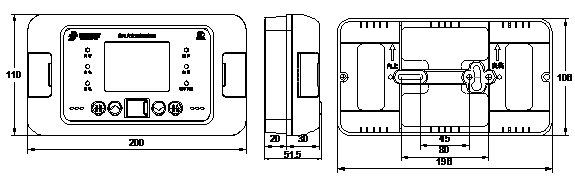

外形結構及安裝尺寸圖
端子示意圖
說明
L、N：接220V交流電。
L1、L2：預留接口，接入火災報警控制器回路線，未使用時保持懸空。
L+、L-：回路二總線，連接家用火災報警探測器。
CANH、CANL：CAN接口，連接時須所有設備的CANH接在一起，CANL接在一起，切勿接反，否則無法通訊。多臺設備連接或長距離傳輸時，需配接120Ω終端電阻。
I1、I2：無源輸入端口，用于接收外部無源開關量輸入，有開關量短路輸入時，控制器處于火警狀態，切勿連接有源信號，否則會損壞接口。
COM1/ NO1、COM2/NO2：2組繼電器常開輸出，控制器火警狀態時，繼電器閉合。
注意事項
建筑物內有墻體等阻擋時，通訊距離將會有不同程度的衰減，需以現場實測為準。
定期請廠家有關專業人員進行檢修，周期不少于1 年。
定期檢查現場設備情況，周期不少于半年。
嚴禁非專業人士操作電源開關或拆裝設備，如有異常，請聯系廠家維修。

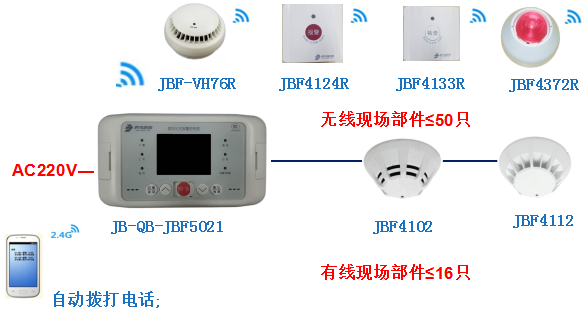

系統構成示意
