家用火災報警控制器 青鳥JB-QB-JBF5020DC
功能特點
按國家標準GB22370-2008《家用火災安全系統》設計的一款家用火災報警控制器，滿足民用建筑消防工程的需求。
尺寸小巧，功能強大，性能穩定，界面UI設計簡潔易懂，適于安裝在家庭室內。
2.8寸彩色液晶屏，扁平化圖形顯示，中文菜單，簡約易懂。
通過面板按鍵操作，實現信息查詢和信息配置。
具備火警電話自動撥號功能，火警發生時，控制器可對預設的緊急聯系人電話號碼進行自動輪撥，及時通知火情，降低損失。此功能需插入SIM 卡使用（支持移動、聯通GSM網絡）。
通過CAN總線與控制中心監控設備進行組網，最大網絡節點99臺控制器，實現集中管理功能。
具有GPRS和藍牙功能。
支持APP調試軟件，方便現場調試
主要技術參數
電源開關：控制器具有一個電源開關，此開關僅在調試或系統不能正常運行期間，供專業技術人員通過此開關進行系統維護使用，非專業人員禁止操作。
控制器支持二總線方式連接50只家用探測器實現監視和報警功能。同時還具有1路無源報警輸入，2路無源火警輸出，1路CAN通訊，1路回路組網。
控制器默認紅色報警按鈕地址為51號，默認無源報警輸入地址為52號。
功耗：正常監視狀態功耗小于3W，最大功耗小于15W。
電源：控制器配接BYF-PC10X電源,每臺電源最多可連接15臺家用火災報警控制器。
結構特征、安裝與布線
明裝和暗裝兩種安裝方式。

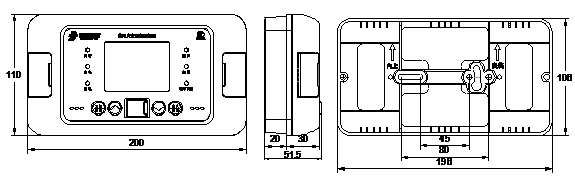

外形結構及安裝尺寸圖
端子示意圖
說明
L、N：接24V直流電，無極性。
L1、L2：用于與火災報警控制器回路總線進行連接。
L+、L-：本機回路總線，接外部現場部件。
CANH、CANL：CAN接口，連接時須所有設備的CANH接在一起，CANL接在一起，切勿接反，否則無法通訊。多臺設備連接或長距離傳輸時，需配接120Ω終端電阻。
I1、I2：無源報警輸入端口，用于接收外部無源開關量輸入，有開關量短路輸入時，控制器處于火警狀態，切勿連接有源信號，否則會損壞接口。注意：必須安裝10KΩ終端電阻。
COM1/ NO1、COM2/NO2：2路無源火警輸出，控制器處于火警狀態時，火警繼電器閉合。
