非編碼型火災聲光警報器 青鳥JBF1372E1
功能特點
內置微處理器，采用SMT表面貼裝工藝。
兩線制，24V電源線無極性，接通電源后即可啟動。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC24V |
線制 | 兩線制，24V電源線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
報警電流 | ≤50mA（24V） |
報警音量 | 80dB~100dB |
變調周期 | 2.0s~4.0s |
閃光頻率 | 1.5Hz~2.0Hz |
外形尺寸 | Φ100mm×67mm |
使用環境 | 室內型（非住宅內） |
執行標準 | GB26851-2011《火災聲和/或光警報器》 |
結構特征、安裝與布線
將底座固定在墻上，安裝孔距為60mm。
端子V、G分別接電源線DC24V、GND，無極性。電源線采用NH-BV-2×2.5mm2導線。
火災聲光警報器為非編碼型，若接入火災自動報警系統需配接模塊。
火災聲光警報器主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。
外形結構圖
安裝尺寸圖

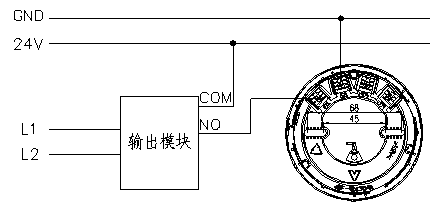

接線示意圖
注意事項
接線擰緊，防止出現線頭松動，導致無法啟動。
