輸出模塊 青鳥JBF4143
功能特點
內置微處理器，采用SMT表面貼裝工藝。
可同時輸出動合、動斷兩組觸點信號，觸點容量DC30V/2A，用于背景音樂與應急廣播之間的切換。
具備應急廣播揚聲器線路故障檢測功能。
每只模塊后所帶3W應急廣播揚聲器≤20只。
插拔式結構，易于施工、維護方便。
四線制，其中信號線無極性，24V電源線有極性。功耗低，信號線通訊距離1500m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC24V |
回路總線 | DC18V-27V，調制型，控制器提供 |
線制 | 四線制，信號線無極性，24V電源線有極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.3mA（24V） |
報警電流 | ≤3mA（24V） |
觸點容量 | 兩組DC30V /2A |
確認燈 | 監視狀態時運行燈紅色閃亮，動作狀態時輸出動作燈紅色常亮 |
外形尺寸 | 120mm長×82mm寬×43mm厚 |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
通訊距離 | 1500m |
執行標準 | GB16806-2006《消防聯動控制系統》 |
結構特征、安裝與布線
采用明裝方式，通過預埋盒或使用膨脹螺絲將底座固定在墻上，安裝孔距為60mm。
使用專用電子編碼器對其設定地址碼（1-200）。
L1端子5或6、L2端子3或4分別接信號線L1和L2，無極性；24V端子2、GND端子1分別接電源線DC24V、GND，有極性。
信號線采用ZR-RVS-2×1.5mm2雙絞線，電源線采用NH-BV-2×2.5mm2導線。
模塊主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。

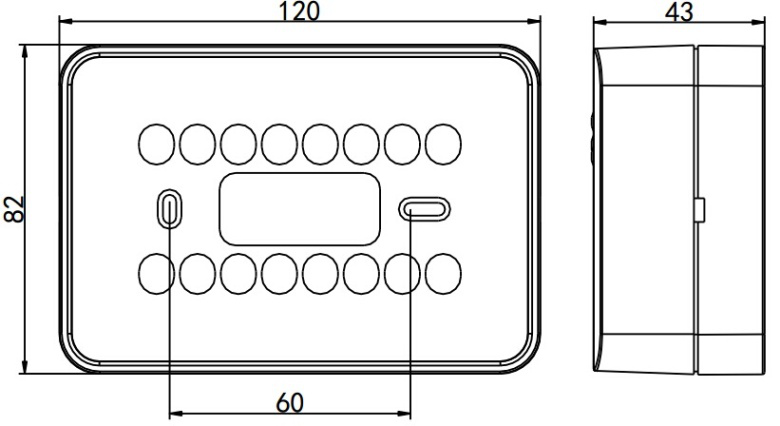

外形結構圖
安裝尺寸圖
接線示意圖
說明
L1端子5或6、L2端子3或4分別接信號線L1和L2，無極性。
24V端子2、GND端子1分別接電源線DC24V、GND，有極性。
NO端子9與12為常開端，接應急廣播音頻線。
NC端子10與13為常閉端，接背景音樂音頻線。
COM端子11與14為公共端，可接應急廣播揚聲器，末端需配接33KΩ終端電阻。
若終端電阻直接接于模塊底座上，模塊將不具備輸出線路故障檢測功能。
