總線短路隔離器 青鳥JBF4171
功能特點
內置微處理器，采用SMT表面貼裝工藝。
用于總線設備的短路保護，可采用環形或樹狀分支兩種保護形式。
總線設備的線路恢復正常后，隔離器可實現自動恢復。
每只總線短路隔離器保護的設備總數不應超過32點 。
插拔式結構，易于施工、維護方便 。
兩線制，信號線無極性。功耗低，通訊距離1500m 。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
報警電流 | ≥200mA（24V） |
確認燈 | 紅色 |
外形尺寸 | 85mm長×85mm寬×41mm厚 |
通訊距離 | 1500m |
結構特征、安裝與布線
采用明裝方式，通過預埋盒或使用膨脹螺絲將底座固定在墻上，安裝孔距為60mm。
端子2或3、端子4或5分別接信號線L1和L2，無極性。信號線采用ZR-RVS-2×1.5mm2雙絞線。
模塊主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。

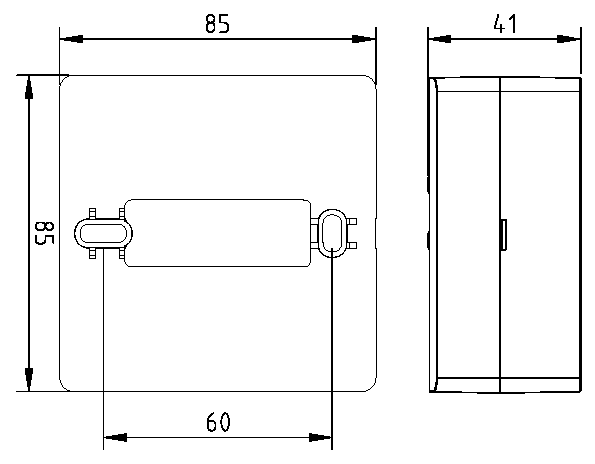

外形結構圖
安裝尺寸圖
端子示意圖
說明
端子2或3、4或5為信號輸入端，端子7或8、9或10為信號輸出端。
接線示意圖

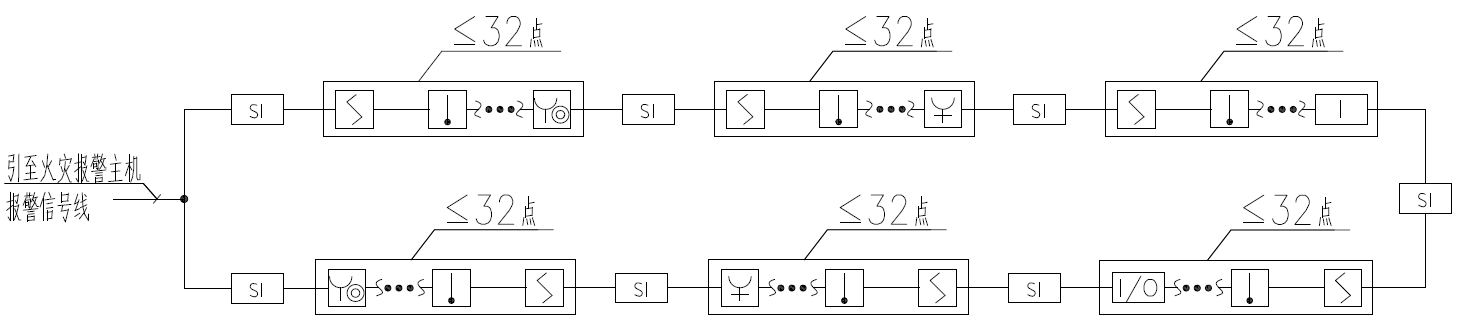

a.環形總線保護接線示意圖：

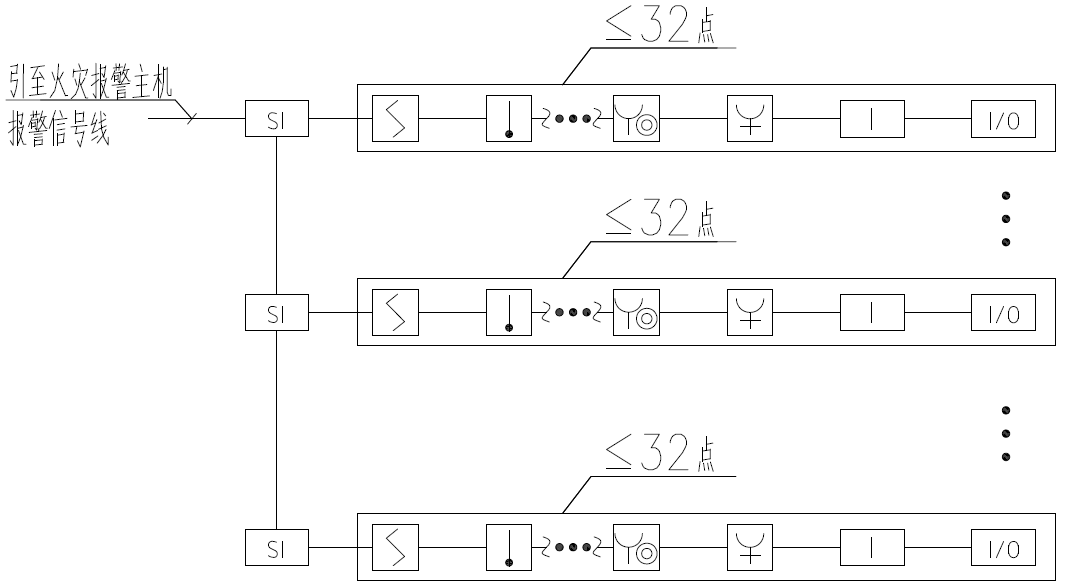

b.樹狀分支總線保護接線示意圖：
