手動火災報警按鈕 北大青鳥J-SAP-JBF4121A
功能特點
內置微處理器，采用SMT表面貼裝工藝。
操作簡單，用手按下操作面板，即能實現向控制器報火警。
報警后需要使用配套的專用鑰匙進行復位。
可輸出一組無源觸點信號，觸點容量DC30V/0.1A，用于控制現場火災聲光警報器（非編址型）。
插拔式結構，易于施工、維護方便。
兩線制，信號線無極性。功耗低，通訊距離1500m
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.3mA（24V） |
報警電流 | ≤1mA（24V） |
確認燈 | 監視狀態時火警燈瞬時閃亮，報警時火警燈紅色常亮 |
外形尺寸 | 90mm長×90mm寬×52mm厚 |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
使用環境 | 室內型 |
通訊距離 | 1500m |
執行標準 | GB19880-2005《手動火災報警按鈕》 |
結構特征、安裝與布線
通過預埋盒或使用膨脹螺絲將底座固定在墻上，安裝孔距為60mm（兼容50mm）。
使用專用電子編碼器對其設定地址碼（1-200）。
端子1、2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。
按鈕主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。
外形結構圖
安裝尺寸圖
配接底座
手動報警按鈕配接JBF-VB4501A型底座。

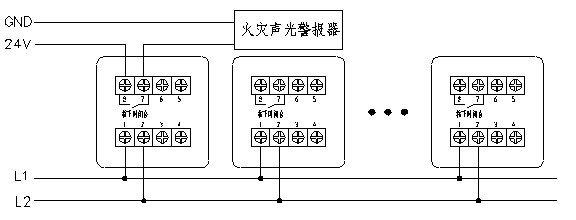

接線示意圖
說明
端子1、2分別接信號線L1和L2，無極性。
端子7、8正常時為常開觸點，手動火災報警按鈕按下時閉合，可用來控制現場聲光警報裝置，嚴禁使用此觸點控制大功率設備和強電設備。
