線型光束感煙火災探測器 青鳥JTY-H-JBF4382
功能特點
反射式線型光束感煙火災探測器, 發射接收一體化設計。
提供無源開關量報警信號輸出，可兼容任意廠家信號輸入模塊。
激光模組快速定位反射器，LED指示信號強度，調試過程無需拆卸外殼，簡單快捷。
采用自動增益控制技術，背景信號自動補償，抗日光能力強。
內置微處理器，全功能自診斷，擾動自動過濾技術。
兩組獨立步進式精密微調，水平/垂直光學角度調整方便，校準精確。
四線制，其中信號線無極性，24V電源線有極性。功耗低，信號線通訊距離1500m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC24V |
回路總線 | DC18V-27V，調制型，控制器提供 |
線制 | 四線制，信號線無極性，24V電源線有極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤11mA（24V） |
報警電流 | ≤34mA（24V） |
外形尺寸 | 185mm長× 115mm寬×126mm厚 |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
保護面積 | 1400m2 |
通訊距離 | 1500m |
最遠探測距離 | 100m |
最大光路方向偏差 | 1度 |
執行標準 | GB14003-2005《線型光束感煙火災探測器》 |
結構特征、安裝與布線
使用專用電子編碼器對其設定地址碼（1-200）。
探測器、反射器應安裝在穩定可靠的建筑物表面，不應安裝到受周圍機械振動干擾較大的表面。
探測器與反射器安裝距離在5m~50m之間時，需要使用2塊反射器。安裝距離在50m~100m之間時，需要使用4塊反射器。反射器組合使用時應當擺放緊密，不應留有空隙。
探測器與反射器安裝位置必須測量準確，確保探測器光路暢通無阻且光路周圍1m范圍內不應有固定或移動物體。
探測器端子L1、L2分別接信號線L1、L2，無極性；端子V、G分別接電源線DC24V、GND，有極性；反射器無需接線。
信號線采用ZR-RVS-2×1.5mm2雙絞線，電源線采用NH-BV-2×2.5mm2導線。

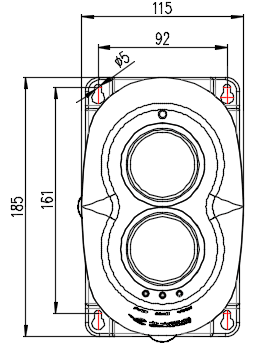

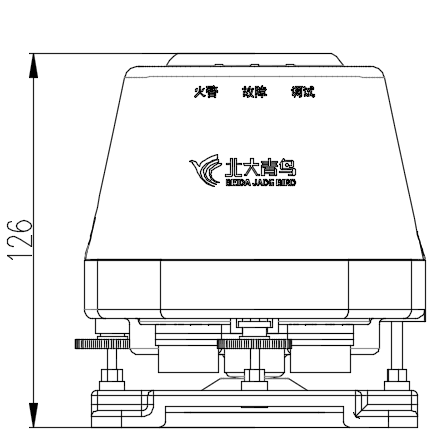

外形結構圖
反射器安裝示意圖

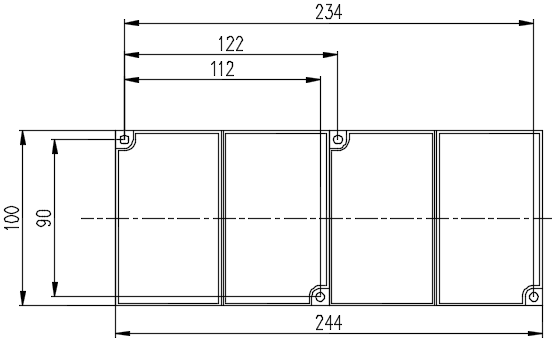

a.兩塊反射器

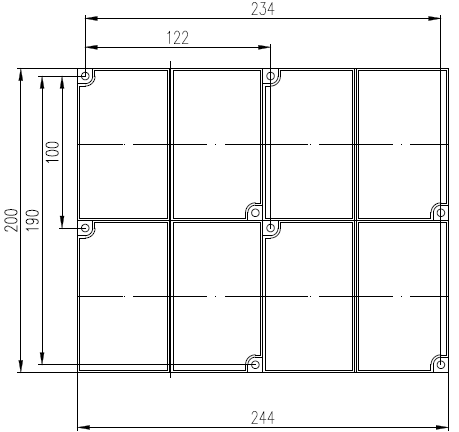

b.四塊反射器

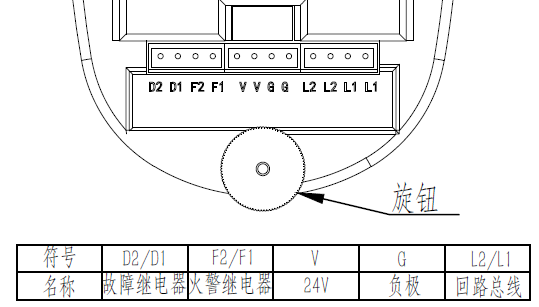

端子示意圖

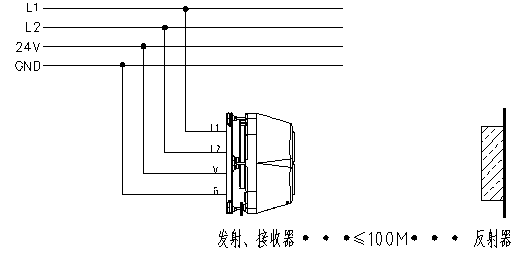

接線示意圖
說明
配接青鳥火災報警系統時，需將探測器端子L1、L2分別接信號線L1、L2，無極性；端子V、G分別接電源線DC24V、GND，有極性。
配接其它廠家火災報警系統時，需將端子V、G分別接電源線DC24V、GND，有極性；端子D1、D2為故障無源輸出觸點；端子F1、F2為火警無源輸出觸點。
注：所有接線均需通過“插拔端子頭”(產品配件)與探測器進行連接。
注意事項
定期進行加煙試驗，建議每半年一次。
