防爆點型感溫火災探測器（A2R、隔爆型）青鳥JTW-ZD-JBF4113-Ex
功能特點
內置微處理器，采用SMT表面貼裝工藝。
探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。
抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。
抗?jié)駸崮芰?qiáng)，有防水處理，可適應不同氣候環境的要求。
探測器為A2R類，具備定溫與差溫報警功能。
采用玻璃封裝溫敏電阻，溫度響應速度快。
可實時輸出溫度值功能，通過控制器查看現場的溫度變化曲線。
防爆類型為隔爆型，適用于石油、化工等具有防爆要求的危險場所（1區、2區）。
兩線制，信號線無極性。功耗低，通訊距離1500m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.3mA（24V） |
報警電流 | ≤1mA（24V） |
確認燈 | 監視狀態瞬時微亮，報警紅色常亮 |
外形尺寸 | 115mm寬×155mm高×97 mm厚 |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
保護面積 | 20-30m2 |
通訊距離 | 1500m |
防爆標志 | Ex d ib IIB T6 |
防護等級 | IP66 |
執行標準 | GB4716-2005《點型感溫火災探測器》 GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：設備通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》 GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”保護的設備》標準 |
結構特征、安裝與布線
安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。
安裝時需滿足相關驗收技術規范GB50257-1996《電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范》的要求。
安裝時需根據現場情況配接具有防爆合格證的連接件配（電纜引入裝置、防爆撓性軟管、防爆接線盒、封堵件等）。
使用專用電子編碼器對其設定地址碼（1-200）。
端子L1、L2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。
將探測器嵌入底座，按順時針方向擰緊即可。

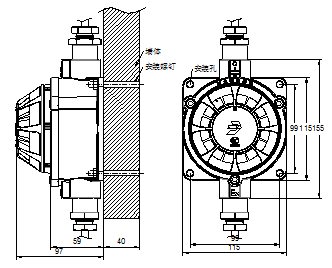

外形結構圖

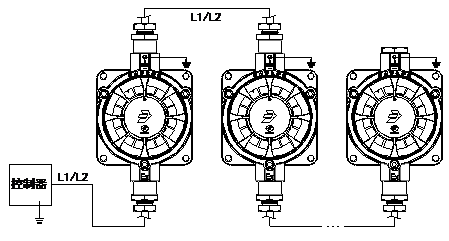

接線示意圖
注意事項
靜電危險，清潔時須用擰干的濕布擦拭。
不允許隨意更換影響防爆性能的元器件或結構。
定期進行加煙試驗，建議每半年一次。
