點型復合式感煙感溫火災探測器北大青鳥JTF-GOM-JBF-4000
功能特點
探測器為煙溫復合式，煙報警與溫報警為兩個獨立的系統，互不干擾，且只占用一個回路地址。
內置微處理器，采用SMT表面貼裝工藝。
探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。
抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。
抗?jié)駸崮芰?，有防水處理，可適應不同氣候環境的要求。
復合探測器的感煙部分：
a.污染自動補償，根據自身的污染程度進行自動補償，最大程度減少誤報。
b.適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應。
復合探測器的感溫部分：
a.探測器為A2R類，具備定溫與差溫報警功能。
b.采用玻璃封裝溫敏電阻，對溫度響應速度快。
c.可實時輸出溫度值功能，通過控制器查看現場的溫度變化曲線。
適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所；相對濕度大，可能發生無煙火災的環境；可同時安裝感煙探測器和感溫探測器的場所。
兩線制，信號線無極性。功耗低，通訊距離1500m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.3mA（24V） |
報警電流 | ≤0.8mA（24V） |
確認燈 | 監視狀態瞬時微亮，報警紅色常亮 |
外形尺寸 | Φ100mm×53mm |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
保護面積 | 20-30m2 |
通訊距離 | 1500m |
執行標準 | GB4715-2005《點型感煙火災探測器》 GB4716-2005《點型感溫火災探測器》 |
結構特征、安裝與布線
用2只M4的螺釘將探測器底座JBF-VB4301B緊固在預埋盒上。
使用專用電子編碼器對其設定地址碼（1-200）。
端子L1、L2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。
將探測器嵌入底座，按順時針方向擰緊即可。
外形結構圖

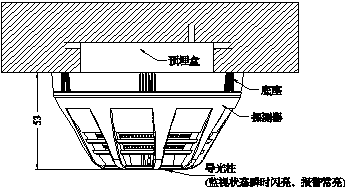

安裝示意圖
配接底座
探測器配接JBF-VB4301B型底座。

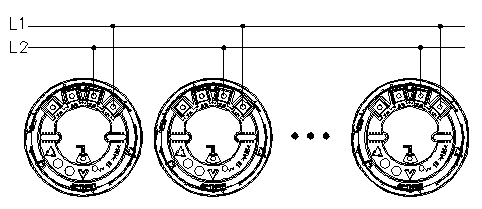

接線示意圖
注意事項
安裝時宜帶手套操作，以保持探測器外殼清潔。
建議檢測驗收前加防塵罩保護，但系統正式運行前務必去掉防塵罩。
定期進行加煙、溫試驗，建議每半年一次。
