火災聲光警報器 青鳥JBF5172
功能特點
內置專用朱鹮微處理器，采用SMT表面貼裝工藝。
可設置聲報警、光報警、聲光報警等多種工作模式。
可根據回路電壓自適應工作模式。
兩線制，信號線無極性。功耗低，通訊距離1500m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
報警電流 | ≤5mA（24V） |
射頻電磁場輻射抗擾度 | 30V/M |
報警音量 | 70dB~95dB |
變調周期 | 2.0s~4.0s |
閃光頻率 | 1.0Hz~1.5Hz |
外形尺寸 | Φ100mm×67mm |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
使用環境 | 室內型（非住宅內） |
通訊距離 | 1500m |
執行標準 | GB26851-2011《火災聲和/或光警報器》 |
結構特征、安裝與布線
將底座固定在墻上，安裝孔距為60mm。
使用專用電子編碼器對其設定地址碼（1-200）。
端子L1、L2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。
火災聲光警報器主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。
外形結構圖
安裝尺寸圖

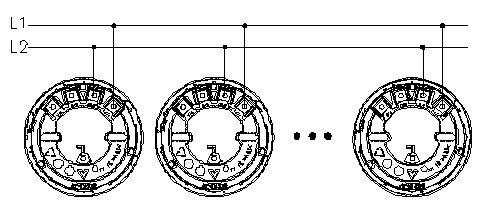

接線示意圖
注意事項
接線擰緊，防止出現線頭松動，導致無法啟動。
單個總線報警回路最大可帶載30個火災聲光警報器。
