青鳥JBF-11SF-KZ 廣播控制盤/MP3
功能特點
為應急廣播系統配套產品，與廣播功率放大器、音箱、及相關公司消防廣播模塊等設備共同組成應急廣播系統。
通過CAN總線與消防控制器相連接，一起完成消防聯動控制。
根據現場需求，廣播控制盤/MP3可以外接一個擴展鍵盤，增大了控制區域數量，在作為應急廣播也兼顧了正常廣播播音的需要，二者自由切換，應急廣播優先。
系統容量大，最多可達90路廣播分區，兩條廣播干線，可級聯兩臺功率放大器。
操作直觀方便，通過廣播控制盤/MP3上的操作鍵直接指定應急廣播區域。
功率配置靈活，系統可提供500W、300W和150W功率放大器，依據廣播的總功率確定功率放大器的型號和數量。
廣播區域切換靈活，通過手動、自動兩種方式切換指定廣播區域。
采用盤式安裝方式、總線制廣播干線，安裝、布線簡單方便。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC.24V |
信噪比 | ≥70dB |
工作溫度 | 0℃~+40℃ |
相對濕度 | 20%~95% |
失真度 | <5% |
外形尺寸 | 482.6mm寬×132.5mm高× 225.0mm厚（3U） |
結構特征、安裝
入柜式安裝，占用面板空間3U。

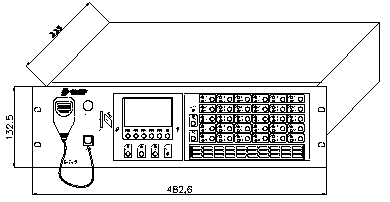

外形結構及安裝尺寸圖

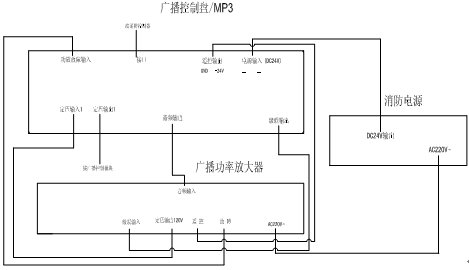

端子示意圖
