青鳥JBF-TD802 傳輸設備
功能特點
采用RS232串口與火災報警控制器配接，布線簡單，通信穩定，適用面廣。
采用TCP/IP與消防監控中心通信，可局域網，廣域網適用，通信穩定，適用性強。
單色液晶顯示屏。中文16個漢字或32個字符的報警地址注釋，使顯示內容一目了然，操作便捷、清楚、直觀，實現了良好的人機交互。
超大存儲空間，最多可記錄100000條歷史記錄，運行中發生的各類事件可記入歷史記錄。
傳輸設備采用小型機箱，壁掛式安裝，上進線方式，安裝方便，工程布線方便，節省空間資源。
極強的抗干擾能力，無論是硬件還是軟件都有良好的抗干擾措施。
具有很強的配套能力?？梢耘浣痈黝愂褂脟?guó)標通信的火災報警控制器和本公司大部分火災報警控制器。
技術參數列表
內容 | 技術參數 |
執行標準 | GB 16806-2006 |
線制 | RS232（三芯電纜），TCP/IP（標準網線） |
輸出容量 | 2組DC12V 200mA 有源輸出（專用于驅動繼電器，繼電器選型為DC12V，內阻為200Ω-2KΩ） 組電源（專用于內部供電的配接模塊） 1A電源（專用于內部DC5V供電的配接模塊） |
輸入容量 | 2組具有線路檢測功能無源輸入端（需配接0.25W 5% 10K電阻） |
主電 | AC187~242V， 50Hz |
備電 | DC12V 4Ah |
工作環境溫度 | -10℃～50℃ |
安裝方式 | 壁掛式 |
重量 | 6.9KG |
外形尺寸 | 310mm長×110mm寬×420mm高 |

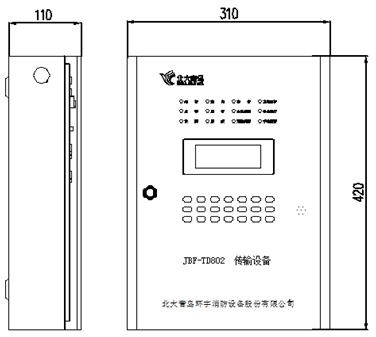

外形尺寸
安裝
按照安裝尺寸圖在墻面裝上4個膨脹螺栓和上面2個螺釘。（螺釘和墻面預留出一定間隙。）
線穿進傳輸設備后，將傳輸設備懸掛在螺釘上。
打開箱門，擰緊4個螺釘將傳輸設備固定在墻面上。
注意
各信號線對大地間的絕緣值應大于3 兆歐。
系統接地應采用線徑≥4.0mm2銅芯絕緣導線或電纜，且接地電阻小于4歐姆。
傳輸設備底部安裝距地面高度宜為1.2m~1.5m。
正面操作距離不應小于1.2m，方便用戶操作。
