火災顯示盤 青鳥JBF4061
功能特點
配接目前所有在售火災報警控制器，采用192×64點陣式液晶，顯示信息豐富，顯示效果清晰。
可實現本回路、跨回路、跨機報警。
具備日期、時鐘顯示，自動與報警主機校時，無需單獨設置。
調試時僅需設置本機地址即可，回路號、機器號可自動從主機獲得，并在待機頁面顯示，更方便定位層顯連接的主機及回路號。
采用聯動編程形式進行報警點位設置即可，集中調試，簡化調試方式，提高調試效率。
層顯可自動識別報警類型，僅顯示火警信息，消火栓按鈕報警、模塊聯動信息不做顯示（輸入模塊如需顯示，需將模塊設置為中繼模塊類型），可自動識別手報類型，無需單獨設置。
導入中文注釋，可直接使用報警主機所用中文，U盤導入，無需進入菜單可直接識別U盤，使調試更加快捷。
具備中英文顯示切換功能。
四線制，其中信號線無極性，24V電源線有極性。功耗低，信號線通訊距離1500m，單回路最多可接15臺。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC24V |
回路總線 | DC18V-27V，調制型，控制器提供 |
線制 | 四線制，信號線無極性，24V電源線有極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤7mA（24V） |
報警電流 | ≤8mA（24V） |
確認燈 | 火警（紅色）、首警（紅色）、手報（紅色）、故障（黃色）、運行（綠色）、消音（紅色） |
外形尺寸 | 180mm長×110mm寬×29mm厚 |
編址方式 | 通過火災顯示盤上的按鈕設定 |
編址范圍 | 201-215 |
重量 | 280g |
通訊距離 | 1500m |
執行標準 | GB17429-2011《火災顯示盤》 |
結構特征、安裝與布線
先將底座固定于86盒。
端子L1、L2分別接信號線L1和L2，無極性；端子24V、GND分別接電源線DC24V、GND，有極性。信號線采用ZR-RVS-2×1.5mm2雙絞線，電源線采用NH-BV-2×2.5mm2導線。
將層顯蓋在底座上即可。

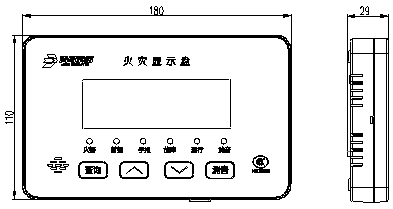

外形結構圖
安裝尺寸圖
