防爆火災聲光警報器（隔爆型）青鳥JBF4374-Ex
功能特點
內置微處理器，采用SMT表面貼裝工藝。
防爆類型為隔爆型，適用于石油、化工等具有防爆要求的危險場所（1區、2區）。
四線制，其中信號線無極性，24V電源線無極性。功耗低，信號線通訊距離1500m。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC24V |
回路總線 | DC18V-27V，調制型，控制器提供 |
線制 | 四線制，信號線無極性，24V電源線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
報警電流 | ≤50mA（24V） |
報警音量 | 75dB~115dB |
變調周期 | 2.0s~4.0s |
閃光頻率 | 1.5Hz~2.0Hz |
外形尺寸 | 115mm寬×155mm高×91mm厚 |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
通訊距離 | 1500m |
防爆標志 | Ex d ib IIC T6 Gb |
防護等級 | IP66 |
執行標準 | GB26851-2011《火災聲和/或光警報器》 GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：設備通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》 GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”保護的設備》標準 |
結構特征、安裝與布線
安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。
安裝時需滿足相關驗收技術規范GB50257-1996《電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范》的要求。
安裝時需根據現場情況配接具有防爆合格證的連接件配（電纜引入裝置、防爆撓性軟管、防爆接線盒、封堵件等）。
使用專用電子編碼器對其設定地址碼（1-200）。
端子L1、L2分別接信號線L1、L2，無極性；端子V、G分別接電源線DC24V、GND，無極性。
信號線采用ZR-RVS-2×1.5mm2雙絞線，電源線采用NH-BV-2×2.5mm2導線。
火災聲光警報器主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。
外形結構圖

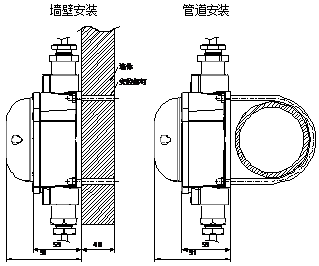

安裝尺寸圖

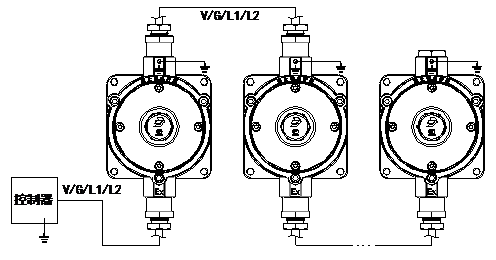

接線示意圖
注意事項
靜電危險，清潔時須用擰干的濕布擦拭。
不允許隨意更換影響防爆性能的元器件或結構。
接線擰緊，防止出現線頭松動，導致無法啟動。
