點型感溫火災探測器（A2R）北大青鳥JBF4111-Bp
功能特點
內置微處理器，采用SMT表面貼裝工藝。
探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。
抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。
抗?jié)駸崮芰姡蟹浪幚?，可適應不同氣候環境的要求。
探測器為A2R類，具備定溫與差溫報警功能。
采用玻璃封裝溫敏電阻，溫度響應速度快。
可實時輸出溫度值功能，通過控制器查看現場的溫度變化曲線。
探測器配接帶蜂鳴的底座，火災警報時，底座發出高分貝警報聲。
四線制，其中信號線無極性，24V電源線有極性。功耗低，信號線通訊距離1500m。、
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 四線制，信號線無極性，24V電源線有極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤0.3mA（24V） |
報警電流 | ＜30mA（24V） |
報警音量 | 75dB~95dB（24V） |
變調周期 | 2s |
確認燈 | 監視狀態瞬時微亮，報警紅色常亮 |
外形尺寸 | Φ103mm×55mm |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-200 |
保護面積 | 20-30m2 |
通訊距離 | 1500m |
執行標準 | GB4716-2005《點型感溫火災探測器》 |
結構特征、安裝與布線
安裝前需使用專用電子編碼器對感溫探測器和蜂鳴底座編碼，兩者設定地址必須一致（1-200）。
用2只M4的螺釘將探測器底座JBF-VB4302A緊固在預埋盒上。
端子L1、L2分別接信號線L1、L2，無極性；端子V1、G1分別接電源線DC24V、GND，有極性。
信號線采用ZR-RVS-2×1.5mm2雙絞線，電源線采用NH-BV-2×2.5mm2導線。
將探測器嵌入底座，按順時針方向擰緊即可。
外形結構圖
安裝示意圖
配接底座
探測器配接JBF-VB4302A型底座。

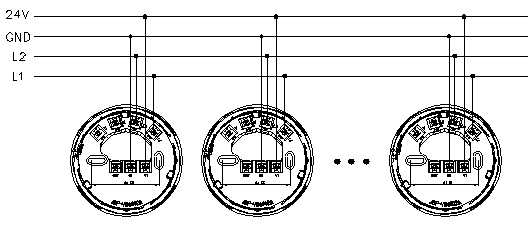

接線示意圖
注意事項
安裝時宜戴手套操作，以保持探測器外殼清潔。
建議檢測驗收前加防塵罩保護，但系統正式運行前務必去掉防塵罩。
定期進行加溫試驗，建議每半年一次。
