北大青鳥多線控制盤產品型號JBF-11SF-CD8B
特點
屬于專線聯動控制設備，主要用于對消防泵、風機等大型專線聯動消防設備的啟、?？刂?。
輸出信號通過JBF5155輸入/輸出模塊實現對專線聯動設備的控制，同時多線控制盤與JBF5155輸入/輸出模塊之間的線路狀態可通過控制器主機進行監控。
具有8組控制輸出，每組包含1個啟動輸出、1個停止輸出及1個受控設備動作應答輸入。
設有“自動方式”，“手動方式”，允許、禁止切換開關。
通過預先設定聯動邏輯關系對被控設備實現自動控制。
被控設備啟動后10秒內未接收到應答時，可通過指示燈指示“應答缺失”。
具有脈沖點動輸出及持續輸出2種方式，通過顯示板進行設置。
內容 | 技術參數 |
工作電壓 | DC24V-28V，控制器提供 |
控制輸出 | DC24V/80mA，有源輸出 |
容量 | 8路專線設備啟動、停止 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
通訊距離 | 1500m |
外形尺寸 | 482.6mm長×88.6mm寬 |
線制 | 兩線制，專用線路有極性 |
結構特征、安裝與布線
入柜式安裝，占用面板空間2U。

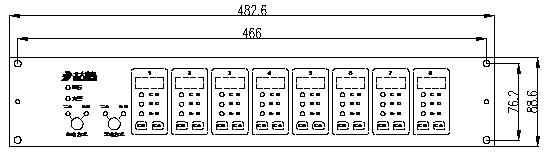

外形結構及安裝尺寸圖

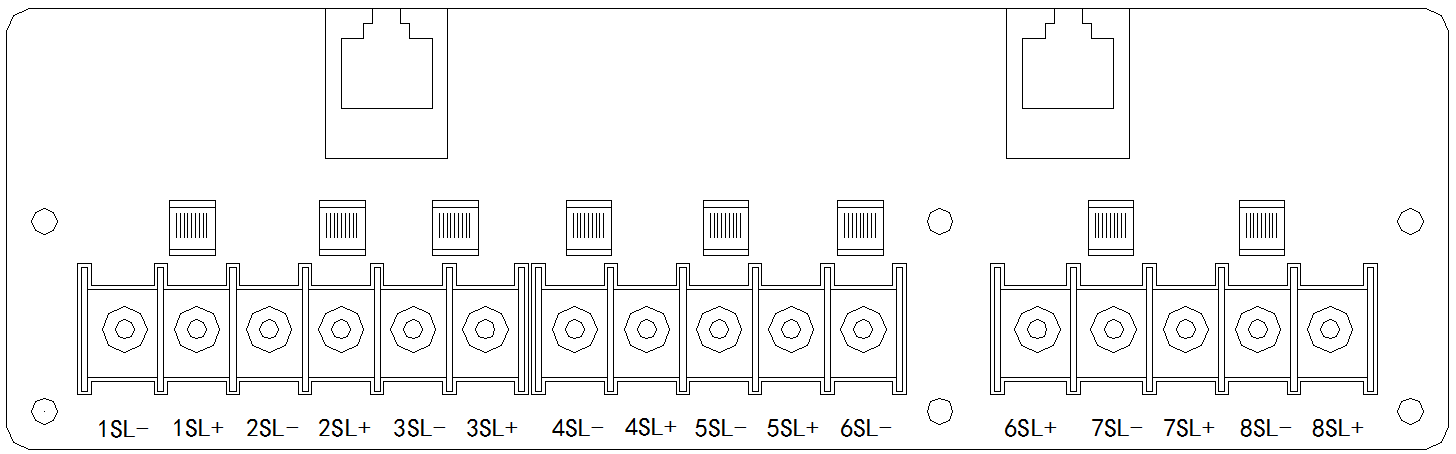

端子示意圖
說明
1SL-/1SL+~8SL-/8SL+：專線控制盤對外輸出端子，連接1-8路JBF5155輸入/輸出模塊，用于對消防泵、風機等大型專線聯動消防設備的啟、?？刂?。

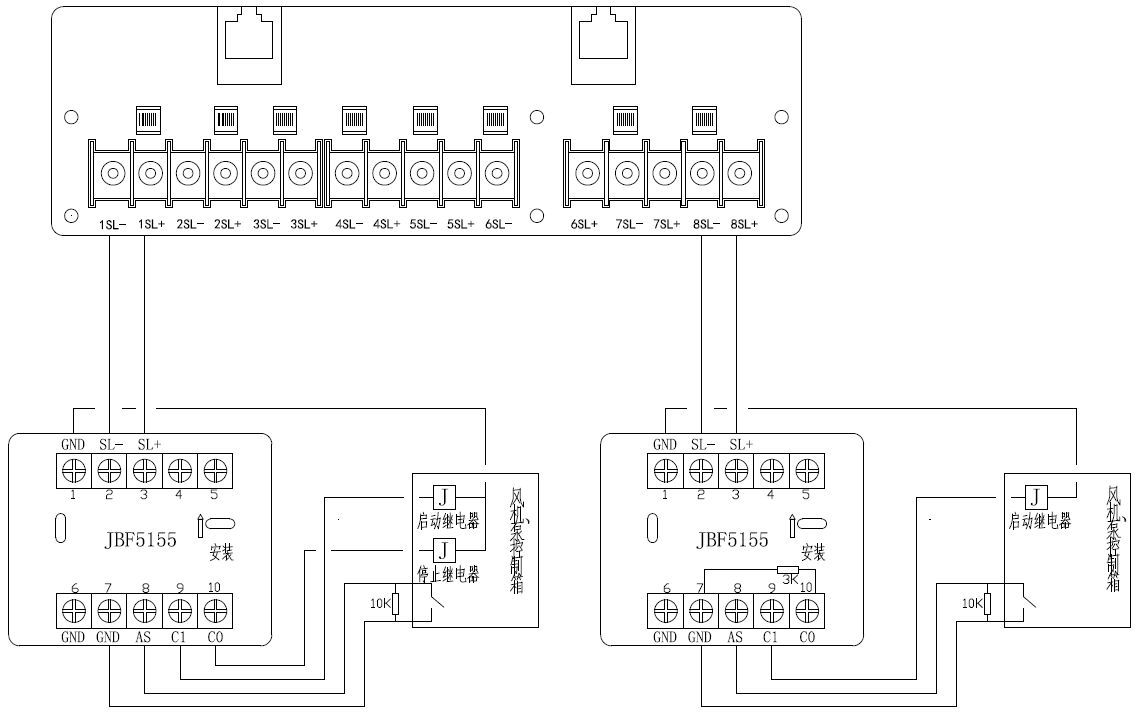

與JBF5155輸入/輸出模塊接線端子示意圖
左圖為JBF5155點動輸出接線圖，右圖為JBF5155持續輸出接線圖。
