火災報警控制器產品型號：JB-QB-JBF5010系列
功能特點
按國家標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》設計的兩總線火災報警及聯動控制器。
采用高分辨率7英寸真彩液晶屏，中英文界面切換，菜單顯示直觀，良好的人機界面。
歷史信息保存數量可達10萬條，查詢方便，可根據需要按時間或類別進行打印。
可通過CAN總線構成對等的無主從網絡系統，最大網絡節點99臺控制器，組成超大型火災自動報警系統，滿足不同項目的需求。
可方便接入消防控制室圖形顯示系統，進行多層次、多畫面顯示各報警區域或防火分區中的建筑平面，對各平面中的探測報警及設備動作點進行顯示。
具有CAN、RS232、RJ45、USB等多種通訊/數據接口，通過接口卡實現MODBUS等多種協議輸出。
具備超強的兼容性能，可兼容我司全系列火災自動報警系統現場設備。
壁掛式安裝，具備JB-QB-JBF5010（聯動型）、JBF5011/5012（報警型）三種不同規格可選。
技術參數列表
內容 | 技術參數 |
供電主電 | AC220V+15%，50Hz±1% |
巡檢周期 | ≤3s |
備電 | DC24V，兩組12V/4.5Ah |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |

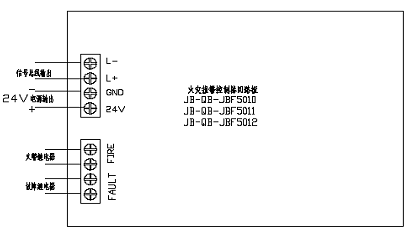

火警繼電器 | 1個無源輸出，觸點容量DC30V/2A |
故障繼電器 | 1個無源輸出，觸點容量DC30V/2A |
通訊/數據接口 | 1×RS232、1×RJ45、1×USB、1×CAN |
監視狀態整機功耗 | ≤100W |
外形尺寸 | 540mm高×410mm寬×123mm厚 |
執行標準 | GB4717-2005《火災報警控制器》 GB16806-2006《消防聯動控制系統》 |
規格分類
型號 | 滿載容量 | 功能 |

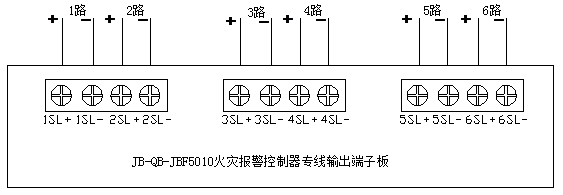

JB-QB-JBF5010 | 單回路200點 | 聯動型，帶6路多線控制，帶10路總線控制，具備聯網功能，對外輸出DC24V/3A。 |
JB-QB-JBF5011 | 單回路200點 | 報警型，具備聯網功能，對外輸DC24V/3A。 |
JB-QB-JBF5012 | 單回路50點 | 報警型，對外輸出DC24V/3A。 |
單回路100點 | ||
單回路200點 |

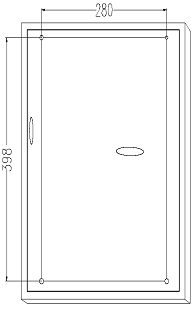

結構特征、安裝
