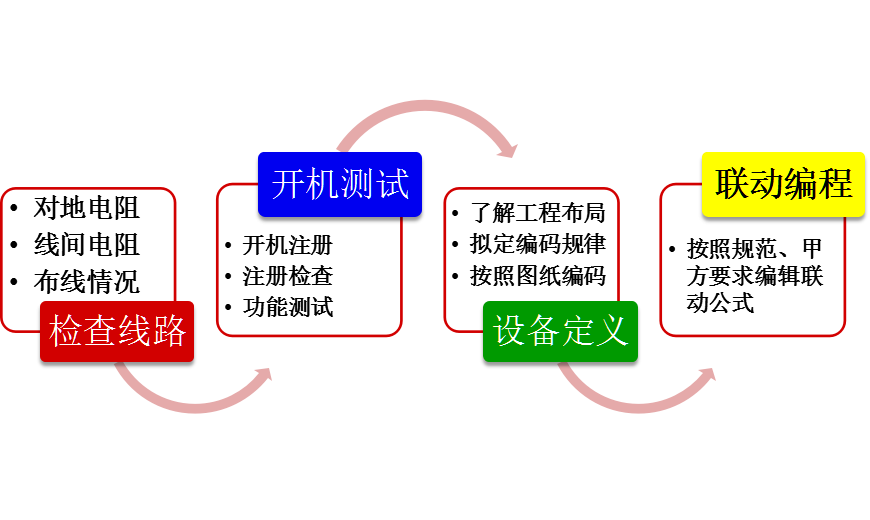

海灣主機工程調試步驟
線材選型
線制 連接線 距離 負載或連接設備
信號總線 截面積≥1.0mm2RVS線 ＜1000m 總線設備
DC24V電源線 平面:截面積≥2.5mm2BV線
豎井:截面積≥4.0mm2BV線 需供電的總線設備
多線制控制線 截面積≥1.5mm2BV線 現場被控設備
RS485通訊線 截面積≥1.0mm2RVSP線 ＜1200m 通訊板
RS232通訊線 RS232連接線纜（三線制） ＜15m 通訊板、上位機
CAN總線 截面積≥1.0mm2RVS線 ＜3000m 通訊板
消防廣播總線 截面積≥1.5mm2RV線 ＜1500m 廣播模塊
消防電話總線 截面積≥1.0mm2RVVP線 ＜1500m 電話模塊
編碼器
與探測器、模塊的總線端子相連，操作：
讀碼：開機后按下讀碼鍵，液晶屏上將顯示地址編碼。
編碼：輸入探測器或模塊的地址編碼（1-242），按下“編碼”鍵進行編碼。若編碼成功，屏幕顯示下一個地址碼，此時，直接按下“編碼”鍵，可直接編入下一個地址碼。
若讀碼或編碼錯誤則顯示“E”。
各類設備安裝接線
詳見各類設備的《安裝使用說明書》
