現場設備連接及控制器操作步驟

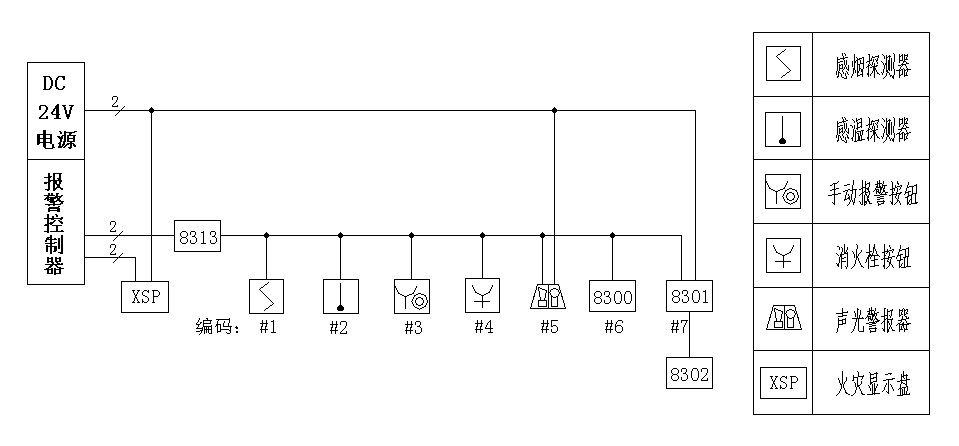

統圖：
一、現場設備連接：
1、探測器，手報，消火栓：接信號總線端子Z1，Z2。
2、HX-100B：接信號總線端子Z1，Z2；電源線端子D1，D2。
3、ZF-101，ZF-500：接通訊總線端子A，B；電源線端子D1，D2。
4、GST-LD-8313：接信號總線輸入端子Z1，Z2；信號總線輸出端子ZO1，ZO2。

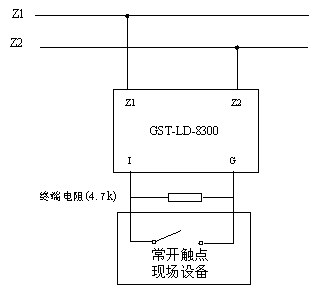

5、GST-LD-8300：
6、GST-LD-8301：
7、檢查線路阻值
二、設備編碼
用編碼器按系統圖編號。
三、控制器操作
1．設置板號（限500/5000控制器）
2．控制器接線（信號總線，電源線，通訊總線，聯網線）
3．開機注冊設備
4．設備定義（手動盤定義）
5．編寫聯動公式
6．設備檢查
7．故障排查
8．功能測試
