JB-QB/LD128E(Q) 火災報警控制器(聯動型)
一．系統介紹

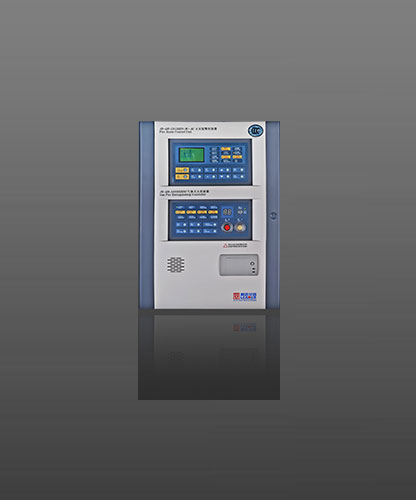

JB-QB/LD128E(Q)聯動型中文火災報警控制器（以下簡稱 LD128E(Q)）是智能化的二總線火災自動報警設備，
采用中文液晶顯示，滿足《消防聯動控制設備通用技術條件 GB16806-1997》規范。LD128E(Q)集報警及聯動控
制于一體，主要針對中、小型消防工程項目設計，廣泛應用于賓館、公寓、商場、餐飲娛樂場所、工廠等，同
時它可作為大型工程的區域火災報警控制器使用。
JB-QB/LD128E(Q)聯動型中文火災報警控制器（以下簡稱 LD128E(Q)）是智能化的二總線火災自動報警設備，
采用中文液晶顯示，滿足《消防聯動控制設備通用技術條件 GB16806-1997》規范。LD128E(Q)集報警及聯動控
制于一體，主要針對中、小型消防工程項目設計，廣泛應用于賓館、公寓、商場、餐飲娛樂場所、工廠等，同
時它可作為大型工程的區域火災報警控制器使用。
LD128E(Q)聯動控制器可配接 4 個回路，LD128E(Q)II 聯動控制器可配接 4~16 個回路，每回路可混接 256
個探測器、聯動模塊或區顯。即 LD128E(Q)聯動控制器總?cè)萘繛?1024 點，LD128E(Q)II 聯動控制器總?cè)萘繛?4096
點,其中探測器、聯動模塊和區顯的比例可自由調配。同時它除有一組公共火警繼電器輸出節點外，還有 6 路
繼電器有源輸出。LD128E(Q)聯動控制器具有一個 CAN 總線接口，可與我公司生產的其它控制器形成對等網絡，
同時具備 RS232 接口，可與 CRT、樓宇自動化設備及遠程消防管理系統相連。
LD128E(Q)聯動控制器可配接 4 個回路，LD128E(Q)II 聯動控制器可配接 4~16 個回路，每回路可混接 256
個探測器、聯動模塊或區顯。即 LD128E(Q)聯動控制器總?cè)萘繛?1024 點，LD128E(Q)II 聯動控制器總?cè)萘繛?4096
點,其中探測器、聯動模塊和區顯的比例可自由調配。同時它除有一組公共火警繼電器輸出節點外，還有 6 路
繼電器有源輸出。LD128E(Q)聯動控制器具有一個 CAN 總線接口，可與我公司生產的其它控制器形成對等網絡，
同時具備 RS232 接口，可與 CRT、樓宇自動化設備及遠程消防管理系統相連。
1.1 功能簡介
1.1.1 液晶顯示
LD128E(Q)采用全液晶中文顯示，并配發光二極管指示系統關鍵狀態信息。液晶的使用使用戶方便快捷地查
詢系統火災信息及系統工作狀態，它的全中文及菜單功能使用戶不必花費大量的時間來學習系統的操作方法，
只要查詢菜單就能進行操作。方便快捷的按鍵方式，使您能夠快速的查詢到您所要的信息。
LD128E(Q)采用全液晶中文顯示，并配發光二極管指示系統關鍵狀態信息。液晶的使用使用戶方便快捷地查
詢系統火災信息及系統工作狀態，它的全中文及菜單功能使用戶不必花費大量的時間來學習系統的操作方法，
只要查詢菜單就能進行操作。方便快捷的按鍵方式，使您能夠快速的查詢到您所要的信息。
1.1.2 布線方式
LD128E(Q)采用二總線回路，總線設計可減少工程布線及方便工程安裝調試。同時支持分支、單支、樹型分
支、環形等多種布線方式。
LD128E(Q)采用二總線回路，總線設計可減少工程布線及方便工程安裝調試。同時支持分支、單支、樹型分
支、環形等多種布線方式。
1.1.3 節點輸出
系統具備 6 組可編程繼電器有源輸出，可根據用戶的需要設置啟動邏輯。繼電器的邏輯表達式可直接從鍵盤
輸入，無需任何專業人員即可在現場進行編程，特別適合使用單位和安裝工程公司人員在現場調試操作。
系統具備 6 組可編程繼電器有源輸出，可根據用戶的需要設置啟動邏輯。繼電器的邏輯表達式可直接從鍵盤
輸入，無需任何專業人員即可在現場進行編程，特別適合使用單位和安裝工程公司人員在現場調試操作。
1.1.4 火警記錄
系統具有黑匣子功能，可存儲 1000 條紀錄，用戶可方便地在系統菜單中調出所存儲的火警紀錄。這種方式
先進、可靠、存儲記錄時間長。
系統具有黑匣子功能，可存儲 1000 條紀錄，用戶可方便地在系統菜單中調出所存儲的火警紀錄。這種方式
先進、可靠、存儲記錄時間長。
1.1.5 打印功能
系統可根據用戶的要求配置并行中文打印機，并可根據用戶需要，選擇打印內容。
1.1.6 接口
