一、 系統介紹
七氟丙烷（HFC-227ea、FM-200）是無色、無味、不導電、無二次污染的氣體，具有清潔、低毒、電絕緣性好，滅火效率高的特點，特別是它對臭氧層無破壞，在大氣中的殘留時間比較短，其環保性能明顯優于鹵代烷，是目前為止研究開發比較成功的一種潔凈氣體滅火劑，被認為是替代鹵代烷1301、1211的最理想的產品之一。
七氟丙烷自動滅火系統是集氣體滅火、自動控制及火災探測等于一體的現代化智能型自動滅火裝置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）潔凈氣體滅火系統設計規范》及ISO14520-9《氣體滅火系統-物理性能和系統設計》系統設計及產品標準規范的要求，本系統裝置設計先進、性能可靠，操作簡單，環保良好等特點。

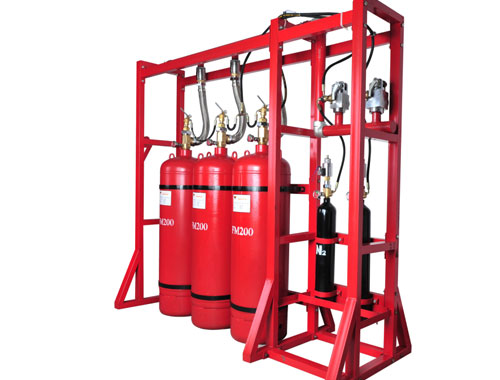

七氟丙烷自動滅火系統由儲存瓶組、儲存瓶組架、液流單向閥、集流管、選擇閥、三通、異徑三通、彎頭、異徑彎頭、法蘭、安全閥、壓力信號發送器、管網、噴嘴、藥劑、火災探測器、氣體滅火控制器、聲光報器、警鈴、放氣指示燈、緊急啟動/停止按扭等組成。
適于撲救下列一些火災類型 | 不得用于撲救下列物質的火災 |
（1）電氣火災； （2）液體表面火災或可熔化的固體火災； （3）固體表面火災； （4）滅火前可切斷氣源的氣體火災。
| （1）含氧化劑的化學制品及混合物，如硝化纖維、硝酸鈉等； （2）活潑金屬，如鉀、鈉、鎂、鈦、鋯、鈾等； （3）金屬氫化物，如氫化鉀、氫化鈉等； （4）能自行分解的化學物質，如過氧化氫、聯胺等。 |
典型的防護設施：
適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重的工業設備、圖書館、博物館及藝術管、潔凈室、消聲室、應急電力設施、易燃液體存儲區等，也可用于生產作業火災危險場所，象噴漆生產線、電器老化間、軋制機、印刷機、油開關、油浸變壓器、浸漬槽、熔化槽、大型發電機、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。
二、系統工作原理
2.1基本原理及滅火方式：
七氟丙烷自動滅火裝置原理圖參見下圖。根據規范要求及用戶的具體情況可以采用全淹沒的單元獨立系統和組合分配系統兩種組成方式。所謂單元獨立系統是指由一套滅火劑儲存裝置對應一套管網系統，保護一個防護區域的構成形式。所謂組合分配系統是指由一套公共的滅火劑儲存裝置對應幾套管網系統，保護兩個或兩個以上防護區域的構成形式。
控制方式：
本系統主要有自動、手動、機械應急手動和緊急啟動/停止四種控制方式，控制過程參見控制流程圖三。
（1）自動控制方式：本滅火控制器配有感煙火災探測器和定溫式感溫火災探測器?？刂破魃嫌锌刂品绞竭x擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控制器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，并發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控制操作面板上的“緊急停止按扭”，即可終止控制滅火指令的發生，不啟動滅火裝置，釋放滅火劑，實施滅火。
（2）手動控制方式：將控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制
狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。
無論裝置處于自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控制器立即進入滅火報警狀態。
（3）應急機械啟動工作方式：用于控制器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按以下步驟實施應急機械啟動；1手動關閉聯動設備并切斷電源。2打開對應保護區選擇閥。3成組或逐個打開對應保護區儲瓶組上的容器閥，即刻實施滅火。
（4）緊急啟動/停止工作方式：用于緊急狀態。情況一，當職守人員發現火情而時氣體滅火控制器未發出聲光報警信號時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按下緊急啟動/停止按鈕，系統立即實施滅火操作；情況二，當氣體滅火控制器發出聲光報警信號時并正處于延時階段時，如發現為無報火警時可立即按下緊急啟動/停止按鈕，系統將停止實施滅火操作避免不必要的損失。
控制流程圖
三、 主要技術參數
| 產品型號 | ZQ90/4.2-SA | ZQ120/4.2-SA | ZQ150/4.2-SA |
公稱工作壓力(MPa) | 4.2 | 4.2 | 4.2 | |
最大工作壓力(MPa) | 5.3 | 5.3 | 5.3 | |
噴射時間 | ≤10 | ≤10 | ≤10 | |
充裝密度(Kg/m3 ) | 950 | 950 | 950 | |
儲存容器容積(L) | 90 | 120 | 150 | |
工作溫度范圍 | 0℃～50℃ | 0℃～50℃ | 0℃～50℃ | |
噴嘴公稱工作壓力(MPa) | 1.0 | 1.0 | 1.0 | |
單個噴嘴的保護半徑 | ≤5（一般情況） | ≤5（一般情況） | ≤5（一般情況） | |
噴嘴的保護高度 | 0.3—5 | 0.3—5 | 0.3—5 | |
系統啟動方式 | 自動、手動、應急操作 | 自動、手動、應急操作 | 自動、手動、應急操作 | |
系統滅火技術方式 | 全淹沒 | 全淹沒 | 全淹沒 | |
系統啟動電源 | DC24V，1A | DC24V，1A | DC24V，1A | |
安全泄放裝置動作壓(MPa) | 6.6 | 6.6 | 6.6 | |
系統延時啟動時間 | 0～30 | 0～30 | 0～30 |
四、 七氟丙烷氣體滅火系統設計參數
《氣體滅火系統設計規范》GB50370-2005
4.1防護區滅火設計用量或惰化設計用量，應按下式計算：
式中 | —— | 滅火設計用量或惰化設計用量； |
—— | 滅火設計濃度或惰化設計濃度(%)； | |
—— | 滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的比容(m3/kg)； | |
—— | 防護區的凈容積(m3)； | |
—— | 海拔高度修正系數，可按本規范附錄B的規定取值。 |
4.2圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。
4.3油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。
4.4通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。
4.5防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。
4.6在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其它防護區，設計噴放時間不應大于10s。
4.7七氟丙烷滅火濃度 表A-1
可燃物 | 滅火濃度(%) | 可燃物 | 滅火濃度(%) |
甲烷 | 6.2 | 異丙醇 | 7.3 |
乙烷 | 7.5 | 丁醇 | 7.1 |
丙烷 | 6.3 | 甲乙酮 | 6.7 |
庚烷 | 5.8 | 甲基異丁酮 | 6.6 |
正庚烷 | 6.5 | 丙酮 | 6.5 |
硝基甲烷 | 10.1 | 環戊酮 | 6.7 |
甲苯 | 5.1 | 四氫呋喃 | 7.2 |
二甲苯 | 5.3 | 嗎啉 | 7.3 |
乙腈 | 3.7 | 汽油(無鉛,7.8%乙醇) | 6.5 |
乙基醋酸脂 | 5.6 | 航空燃料汽油 | 6.7 |
丁基醋酸脂 | 6.6 | 2號柴油 | 6.7 |
甲醇 | 9.9 | 噴氣式發動機燃料(-4) | 6.6 |
乙醇 | 7.6 | 噴氣式發動機燃料(-5) | 6.6 |
乙二醇 | 7.8 | 變壓器油 | 6.9 |
4.8七氟丙烷惰化濃度 表A-2
