安裝、使用產品前，請閱讀安裝使用說明書。
請妥善保管好本手冊，以便日后能隨時查閱。
海灣GST- TS9000 消防電話安裝使用說明書
(V er.2 2. .0 01 1 , 20 10, ,0 04 4) )
海 灣 安 全 技 術 有 限 公 司 司
GST-TS9000 消防電話安裝使用說明書
目 錄
第 1 章 系統簡介 ........................................................ 1
第 2 章 系統結構及配置說明 .............................................. 2
2.1 結構及典型配置方式概述 .......................................... 2
2.2 GST-TS-Z01A 型消防電話總機結構說明 ............................... 3
第 3 章 使用與操作 ...................................................... 5
3.1 概述 ............................................................ 5
3.2 主要技術指標 .................................................... 5
3.3 開機 ............................................................ 5
3.4 主菜單操作 ...................................................... 6
3.5 呼叫通話操作 ................................................... 12
3.6 關機 ........................................................... 14
第 4 章 現場配接設備 ................................................... 15
4.1 GST-TS-100A/GST-TS-100B 型消防電話分機 .......................... 15
4.2 GST-LD-8312 型消防電話插孔 ...................................... 15
4.3 GST-LD-8304 型消防電話接口 ...................................... 15
第 5 章 維護管理 ....................................................... 17
5.1 維護常識 ....................................................... 17
5.2 異常情況處理與維護 ............................................. 17
5.2.1 錄音存儲不足告警 ............................................ 17
5.2.2 故障處理 .................................................... 17
第 6 章 注意事項 ....................................................... 18
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
1
第1 1 章 系統簡介
消防電話系統是一種消防專用的通訊系統，通過這個系統可迅速實現對火災的人工確認，并可
及時掌握火災現場情況及進行其它必要的通訊聯系，便于指揮滅火及現場恢復工作。GST-TS9000 消
防電話系統滿足 GB 16806-2006《消防聯動控制系統》中對消防電話的要求，是一套總線制消防電
話系統?？偩€制消防電話系統由消防電話總機、火災報警控制器（聯動型）、消防電話接口、固定消
防電話分機、消防電話插孔、手提消防電話分機等設備構成。
GST-TS9000 消防電話系統主要由以下設備組成：
? GST-TS-Z01A 型消防電話總機
? GST-TS-100A/100B 型消防電話分機
? GST-LD-8312 型消防電話插孔
? J-SAM-GST9122 型手動火災報警按鈕（應用方法與 GST-LD-8312 型消防電話插孔等同，本
說明書均以 GST-LD-8312 型消防電話插孔為例進行說明）
? GST-LD-8304 型消防電話接口
系統在應用過程中按如下說明進行配置。
系統容量
? 每個 GST-TS-100A 型消防電話分機需要配接 1 個 GST-LD-8304 型消防電話接口。
? 每 100 個 GST-LD-8312 型消防電話插孔需要配接 1 個 GST-LD-8304 型消防電話接口。
? 每 512 個 GST-LD-8304 型消防電話接口需要配接 1 個 GST-TS-Z01A 型消防電話總機。
聯動控制配置
? 與 GST5000、GST9000 聯動控制器配接時，每個回路可配接 2 個 GST-TS-Z01A 型消防電話總
機，或 GST-TS-Z01A 型消防電話總機、GST-GBFB-200 型廣播分配盤各 1 個；GST200 聯動控制器可最
多配接 2 個 GST-TS-Z01A 型消防電話總機，或 GST-TS-Z01A 型消防電話總機、GST-GBFB-200 型廣播
分配盤各 1 個。
? 每個 GST-LD-8304 型消防電話接口占用一個總線點，需要計入控制器總線點數量。
? GST-LD-8304 型消防電話接口數量×0.033A = GST-LD-8304 型消防電話接口需要的 DC24V
聯動電源供電電流。
? 每個 GST-TS-Z01A 型消防電話總機需要使用 0.5A 的 DC24V 聯動電源。
系統配置計算
? 根據現場 GST-TS-100A 型消防電話分機和 GST-LD-8312 型消防電話插孔的數量計算出
GST-LD-8304 消防電話接口的數量。
? 根據 GST-LD-8304 型消防電話接口的數量計算出 GST-TS-Z01A 型消防電話總機數量。
根據與“聯動控制器配置”的說明進行控制器總線點數量計算、回路板數量計算、DC24V 聯動
電源容量計算，完成聯動控制器配置。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
2
第2 2 章 系統 結構及配置說明
2.1 結構及典型配置方式概述 結構及典型配置方式概述

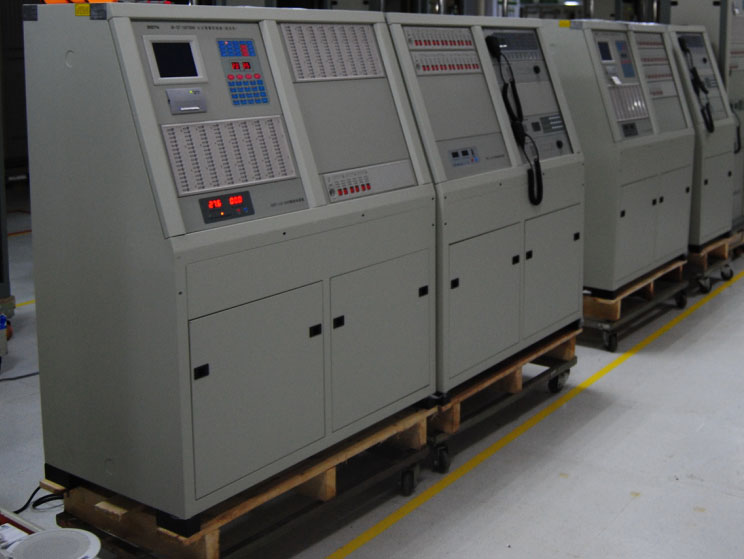

GST-TS9000 消防電話與火災報警控制器（聯動型）配接使用，在發生火災時完成火災逃生疏散
和滅火指揮，主要包括 GST-TS-Z01A 型消防電話總機、GST-TS-100A/100B 型消防電話分機、
GST-LD-8312 型消防電話插孔、GST-LD-8304 型消防電話接口等。
GST-TS9000 消防電話可與我公司生產的 JB-QB-GST200、JB-QG-GST5000、JB-QT-GST5000、
JB-QG-GST9000、JB-QT-GST9000 型火災報警控制器（聯動型）配接，外殼防護等級滿足 IP30。以配
接 JB-QG-GST5000 火災報警控制器（聯動型）為例，結構圖如圖 2-1 所示（GST-TS-100A/100B 型消
防電話分機、GST-LD-8312 型消防電話插孔、GST-LD-8304 型消防電話接口等為現場設備，本圖不包
含）。
mm
mm
mm
GST-LD-D02 智能電源盤
屏蔽
聲光警報器
噴灑允許
火警傳輸
直接控制
故障/屏蔽
火警傳輸
動作/反饋
火警傳輸
時 鐘
消音
警報器
屏 蔽自動允許
警報器消音啟 動
反 饋
氣體噴灑
故 障
自 檢
系統故障
火 警
監 管
噴灑請求
延 時
主電工作
備電工作
故障
聲光警報器
復位
消音/啟動
打印控制
系統設置 記錄檢查 設備檢查
啟動方式 現場編程
停動 啟動
窗口切換 噴灑控制 取消屏蔽 屏蔽
TAB對時 自檢 公式查詢
取消
確認
3 2
+
1
×
*
7
4
6
9
5
8
0
=
輸 出 電 壓（V） 輸 出 電 流（A）
工作指示 主電故障 備電故障 輸出故障 消音 自檢
多線制控制盤 GST-LD-KZ014
自檢
手 動
止
禁 允
許
GST-TS -Z01A 消防電話總機
圖 2-1
圖 2-1 說明:
①控制器主機部分 ②智能手動消防啟動盤 ③多線制控制盤
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
3
④消防電話總機 ⑤智能電源盤
2.2 G G ST- - TS- -A Z01A 型消防電話總機結構說明 型消防電話總機結構說明
GST-TS-Z01A 消防電話總機采用標準插盤結構安裝，其前面板及后部結構示意圖如圖 2-2、2-3
所示。
GST-TS -Z01A 消防電話總機
1 2 3 4 5 6 7
圖 2-2
圖 2-2 說明：
①話筒掛鉤 ②話筒插孔 ③揚聲器 ④液晶顯示屏
⑤鍵盤區 ⑥指示燈區 ⑦呼叫操作區
按鍵及指示燈說明：
? 呼叫：紅色，當有分機呼入時，燈快速閃亮；其它情況燈滅。
? 通話：紅色，當總機和分機處于通話狀態時，該燈常亮；其它情況燈滅。
? 故障：黃色當檢測到 485 聯機故障或分機故障等情況，該燈常亮；其它情況燈滅。
? 工作：綠色，設備正常工作，該燈常亮。
? 錄音：紅色，當錄音啟動時，該燈常亮；其它情況燈滅。
? 錄音滿：紅色，當錄音存儲空間剩下不足 14 分鐘或已經錄滿時，該燈常亮?！?錄音刪除】后，
錄音存儲空間增大，該燈滅。
? 消音：紅色，在呼入或發生故障時，按下“消音”鍵，聲音消除，該燈常亮；其它情況燈滅。
? 1-15 號指示燈：紅色，指示 1-15 號分機的呼入、呼出、通話狀態。
? 【▲】上鍵或【▼】下鍵：選擇前一條或后一條菜單或記錄等。
? 【確認/放音】鍵：確定所進行的操作或進入所選菜單。
? 【退出/停止】鍵：撤消所進行的操作或退出所選菜單。
? 【復位】鍵：發生故障時，按此鍵使設備恢復常態。
? 【消音】鍵：消除正在發出的呼叫聲或報警聲。
? 【接通】鍵：有呼入時，按此鍵可接通呼入分機。
? 【掛斷】鍵：掛斷呼出、呼入或通話分機。
? 1-15 號按鍵：用于呼叫、接通 1-15 號分機。
面板上設有話筒插孔和話筒掛鉤，正常狀態需將話筒插在話筒插孔上，把話筒手柄掛在話筒掛
鉤上，當需要撥出或接通呼入時，請拿起操作。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
4
圖 2-3
圖 2-3 說明：
? 電源開關：“開”使 DC24V 電源接通，總機開始工作；
? RS485 端口：接控制器；
? 通話輸出端子：連接消防電話接口；
? 機殼地端子：與機架的地端相接；
? DC24V 電源輸入端子：接 DC24V。
布線要求：通話輸出端子接線采用截面積≥1.0mm
2 的阻燃 RVVP 屏蔽線，最大傳輸距離 1500 米。
特別注意：現場布線時，總線通話線必須單獨穿線，不要同控制器總線同管穿線，否則會對通
話聲產生很大的干擾 ！
E + - + -
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
5
第3 3 章 使用與操作
3.1 概述 概述
GST-TS-Z01A 消防電話總機是消防通信專用設備。當發生火災報警時，由它可以提供方便快捷
的通信手段，是消防控制及其報警系統中不可缺少的通信設備，主要具有以下特點：
? 每臺總機可以連接最多 512 路消防電話分機或 51200 個消防電話插孔；
? 總機采用液晶圖形漢字顯示，通過顯示漢字菜單及漢字提示信息，非常直觀的顯示了各種功
能操作及通話呼叫狀態，使用非常便利；
? 在總機前面板上設計有 15 路的呼叫操作鍵和狀態指示燈，和現場電話分機形成一對一的按
鍵操作和狀態指示，使得呼叫通話操作非常直觀方便；
3.2 主要技術指標 主要技術指標
? 工作電壓：DC24V±10%
? 工作電流≤0.5A
? 允許消防電話分機環路電阻＜1000Ω
? 頻率范圍：300Hz～3400Hz
? 串音電平＜-60dB
? 傳輸損耗＜5dB
? 使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不結露
? 外形尺寸：
482.6mm×88.1mm×155.0mm
3.3 開機 開機
打開位于機箱背面的“電源”開關，開機。開機后，面板的“工作”指示燈常亮，顯示屏顯示
開機畫面，如下圖。由于本設備的時間信息是由控制器通過 RS485 總線傳輸過來的，所以，如果這
時本設備同控制器之間的 RS485 聯機正常，則在控制器的時間顯示分鐘變化時（最多會等待 1 分鐘），
本機的年月日時分就和控制器的顯示一致；如果 RS485 聯機不正常，則本機的年月日時分的顯示就
一直保持圖 3-1 所示畫面，只有秒點正常閃動。
圖 3-1
當系統運行正常時，本設備的液晶顯示屏會一直顯示開機畫面。但若在 30s 內無任何按鍵動作，
則設備進入省電模式，顯示屏背光關閉，只有“工作”指示燈亮。省電模式下按任意鍵，又重新激
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
6
活顯示，顯示屏背光亮。這時按【 確認/ 放音】鍵，顯示屏顯示“輸入密碼”，若密碼輸入正確即進
入主菜單。
輸入密碼
本系統中，共設有兩級密碼：第一級密碼是“操作密碼”，第二級密碼是“錄音刪除密碼”。操
作密碼可以進行除錄音刪除功能以外的其它全部操作，而由于錄音刪除密碼是比操作密碼級別更高
的密碼，所以通過輸入錄音刪除密碼，就可以進行包括錄音刪除功能在內的系統全部功能操作。所
以，只要有密碼輸入的地方，通過輸入“錄音刪除密碼”都可以順利進入，在以下的敘述中，這點
將不再說明。
“操作密碼”和“錄音刪除密碼”都是只由 0-9 數字組成，其位數最多是 5 位，最少可以是空。
設備出廠設置密碼是：操作密碼是 5 個 1：“11111”，錄音刪除密碼是 5 個 2：“22222”。
在進行密碼輸入操作時，如果輸入了少于 5 位的數字，那么在輸入完成后，按【確認】鍵生效；
如果輸入了 5 位數字，就自動生效了。輸入過程中，輸入數字之間的停頓不得超過 10 秒，若超過
10 秒就自動退出密碼輸入操作。密碼輸入生效后，如果密碼正確，就進入相應操作；如果密碼錯誤
喇叭連發 3 聲“哆”，要求重新輸入。中止密碼輸入操作是按【退出/停止】鍵。
3.4 主菜單操作 主菜單操作
主菜單顯示如圖 3-2 所示。
圖 3-2
按【▲】鍵或【▼】鍵，可以在圖 3-2 所示主菜單上選擇相應的操作：自檢、查詢、設置、放
音。
3.4.1 自檢
在圖 3-2 界面下選中“自檢”，再按下【 確認/ / 放音】鍵，則設備進入自檢狀態，現象為顯示屏
上顯示“檢測指示燈”，操作區域所有的指示燈閃亮三下；之后再顯示“檢測呼叫聲”，揚聲器發出
呼叫聲。檢測完畢后自動返回主菜單頁面。自檢過程中所有按鍵按下無效，但分機呼入有效。
消防電話總機能發出多種不同的聲音，對各種鈴聲的說明和檢測方法如表 3-1 所示。
表 3-1
鈴聲分類 說明 檢測方法
呼叫聲 分機呼叫總機而總機未接通時的鈴
聲；可通過【消音】鍵消除此音。
用分機呼叫總機，此時揚聲器所發出的
聲音即為呼叫聲。
回鈴音 總機摘機后呼叫分機，分機在振鈴時，
總機所發出的聲音；
總機摘機，呼叫分機，而分機未摘機時
可聽到此音。
報警聲 發生故障時或錄音存儲不足時，喇叭
發出的聲音；可通過【 消音】鍵消除。
設置一個故障，即可聽到此音。
忙音 通話結束且此時無呼入或呼出；總機 使設備處于通話狀態然后分機掛機，總
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
7
掛機可消除此音。 機未掛機時聽到的聲音
撥號音 在正常狀態下，總機摘機時的聲音。 無呼入或通話或呼出時總機摘機的聲
音。
注：鈴聲的設置均符合 GB 3380 。
3.4.2 查詢
在圖 3-2 界面下選中“查詢”，再按下【 確認/ / 放音】鍵，則設備進入查詢菜單。查詢菜單界面
如圖 3-3 所示。有兩項查詢功能：查詢記錄和查詢軟件版本。
圖 3-3
3.4.2.1 查詢記錄 查詢記錄
在圖 3-3 界面下選中“查詢記錄”，再按下【 確認/ 放音】鍵，屏幕顯示記錄界面如圖 3-4 所示。
圖 3-4
圖 3-4 說明：
? 序號：本條記錄在整個記錄中的排列順序號，序號越大該事件發生的時間離現在越近。由于
最多可有 500 條記錄，所以當記錄滿 500 條時，最新的記錄序號總是 500。這時每發生一條新的記
錄，都會將最早的記錄（也就是第 1 條記錄）覆蓋掉。
? 分機：發生該記錄的分機號，對于通話線斷路、短路故障，485 聯機故障等分機號為 0。
? 呼入：事件類型，共有 8 種記錄類型，見表 3-2。
? 記錄時間：為事件發生的日期和時間。
如果在本次進入前有新記錄產生，則進入“記錄”界面后顯示的是最新記錄信息；如果在本次
進入前沒有新記錄產生，則延續上次記錄查詢，屏幕仍然顯示上次查詢的記錄。
按【 確認/ / 放音】鍵，顯示屏界面右上角出現“放音”字樣，如圖 3-5 所示，此時只要是“應答
通話”記錄，則通話錄音就自動播放出來。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
8
圖 3-5
按【 退出/ / 停止】鍵時，如果當前是“放音”狀態，則退出放音，如果當前不是“放音”狀態，
則是返回到主菜單頁面。
按【▲】鍵或【▼】鍵查詢上一條或下一條記錄，按住不放是快速向上或向下查詢。
表 3-2 中列出了全部記錄種類，共 8 種。本設備最多存儲 500 條記錄，500 條滿后，新記錄會
循環覆蓋最早的記錄（即第一條記錄），記錄不可操作刪除。
表 表 3 3- -2 2
記錄事件 說明
呼入 分機呼叫總機
取消呼入 分機呼叫總機后，在總機接通前分機掛機
呼出 總機呼叫分機
取消呼出 總機呼叫分機，在分機摘機前總機掛機
應答通話 總機和分機接通進行通話
通話線故障 “總線通話”的兩端子發生短路、斷路或總線上沒有分
機連接
485 聯機故障 與控制器通訊失敗
分機故障 電話分機故障
3.4.2.2 軟件版本 軟件版本
在圖 3-3 界面下選中“軟件版本”，再按下【 確認/ 放音】鍵，屏幕顯示當前系統軟件版本號，
及該版本發行日期。顯示畫面如圖 3-6 所示。注：本畫面中的顯示信息可能不是最新的，應以設備
上實際顯示的為準。發行時間“09.05”表示是 2009 年 05 月發行的。
圖 3-6
3.4.3 設置
在圖 3-2 界面下選中“設置”，再按下【 確認/ 放音】鍵進入設置狀態。設置菜單界面見圖 3-7，
有三項設置功能：修改密碼、設本機地址、設顯示亮度。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
9
圖 3-7
3.4.3.1 修改密碼
在圖 3-7 界面下選中“修改密碼”，再按【 確認/ / 放音】鍵進入修改密碼狀態。修改密碼菜單界
面見圖 3-8，有兩項設置：修改操作密碼和錄音刪除密碼。
圖 3-8
按【▲】鍵或【▼】鍵，選擇要修改的密碼項，再按【 確認/ / 放音】鍵進入該項密碼設置。在進
行密碼修改操作時，首先要求輸入原密碼，再輸入新密碼，最后再確認輸入一遍新密碼。只有這 3
遍都正確的輸入后，新密碼設置生效。
注意：在進行“修改操作密碼”時，輸入的原密碼也可以是“錄音刪除密碼”。密碼修改結束或
按【 退出/ / 停止 】退出，都返回到圖 3 3- -7 7 設置菜單界面。
3.4.3.2 設本機地址
在圖 3-7 界面下選中“設本機地址”，再按【 確認/ / 放音】鍵進入設本機地址狀態。設本機地址
界面見圖 3-9。
圖 3-9
顯示屏上顯示的是當前的地址，該地址碼閃動顯示，按下【 確認/ / 放音】鍵，則地址碼靜止顯示，
表示設置成功?？晒┻x擇的地址范圍是 1～4，通過【▲】鍵或【▼】鍵來改變。設置完畢按【 退出
/ / 停止】退出，返回到圖 3-7 設置菜單界面。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
10
3.4.3.3 設顯示亮度
在圖 3-7 界面下選中“設顯示亮度”，再按【 確認/ / 放音】鍵進入設置顯示亮度狀態。設亮度界
面見圖 3-10。
圖 3-10
為了更符合用戶個性需要，本機可以設置液晶亮度。操作時按【▲】鍵或【▼】鍵來改變液晶
顯示亮度，按【 確認/ / 放音】鍵保存設置，按【 退出/ / 停止】退出，返回到圖 3-7 設置菜單界面，調
節范圍是 0～20，出廠默認亮度為 12。
3.4.4 放音
在圖 3-2 界面下選中“放音”，再按下【 確認/ / 放音】鍵進入放音菜單，界面如圖 3-11 所示，有
兩項選擇：錄音回放和錄音刪除。
圖 3-11
3.4.4.1 錄音回放
在圖 3-11 界面下選中“錄音回放”，再按下【 確認/ / 放音】鍵進入錄音回放狀態。錄音回放界面
如圖 3-12 所示。
如果在本次進入前有新的錄音產生，則進入錄音回放界面后顯示的是最新放音信息；如果在本
次進入前沒有新的錄音產生，則屏幕上仍然顯示上次的放音信息。
圖 3-12
圖 3-12 說明：
? 頁、段：這是本設備錄音功能對其每次錄音所進行的順序編號。每頁可錄音 35 分鐘，最多
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
11
可錄 999 段，最多可以錄 16 頁。
? 分機：本次通話錄音的分機號。
? 0’35”： 表示該段通話的時長或剩余時長。播放時以秒為單位倒計時，計到 0，本段放音
結束。
? 錄音時間：為開始通話錄音時的日期和時間。
按【 確認/ / 放音】鍵，顯示屏界面右上角出現“放音”字樣，同時放音燈亮，表明正在放音，界
面如圖 3-13 所示。
圖 3-13
按【 退出/ / 停止】鍵時，如果當前是“放音”狀態，則退出放音，如果當前不是“放音”狀態，
則是返回到圖 3-11 放音菜單。
按【▲】鍵或【▼】鍵查詢上一條或下一條放音，按住不放是快速向上或向下查詢。
說明：“記錄” 狀態下的“應答通話”的放音是僅播放本條通話內容。而“放音”狀態下的放音
可以按照通話錄音的先后順序連續播放。
3.4.4.2 錄音刪除
在圖 3-11 界面下選中“錄音刪除”，再按下【 確認/ / 放音】鍵進入錄音刪除狀態。錄音刪除界面
如圖 3-14、圖 3-15 所示，圖 3-15 是刪除了全部錄音后整個存儲區為空的情況。
圖 3-14
圖 3-15
在圖 3-14 及圖 3-15 中：
? 總剩余：指在整個錄音存儲區中，現在還剩余的總的錄音時長。就圖 3-15 看出整個存儲區
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
12
全空時總的錄音時長為 9 小時 20 分鐘，每個區的錄音時長為 2 小時 20 分鐘。
? 當前區：就是即將錄音存儲的區。錄音存儲總是順序存儲的，從 1 區到 4 區再回到 1 區循環
進行。當錄音存儲往下遇到“滿”區時，錄音就不能往下進行，錄音就停止了，同時屏幕顯示“存
儲滿錄音停止”提示信息。在錄音離“滿”區還有 14 分鐘錄音時長時，屏幕就顯示“錄音存儲不足”
的提示信息及告警信息，以提示用戶盡快進行存儲管理。
? 可刪區：就是可以刪除的區。顯然圖 3-15 是全空，沒有可刪除的區，圖 3-14 的可刪區是 1
區。錄音刪除是每次只能刪除 1 個區，順序進行。每刪除 1 個區就能騰出 2 小時 20 分鐘的空間。當
新刪除的區成為當前區進行錄音存儲時，如果又剩下不足 14 分鐘時，“錄音存儲不足”告警又發生
了，又如上面“當前區”敘述的情況，如此一直循環下去。
? 1 區-4 區的存儲狀況顯示：每個區的存儲狀況有 3 種：“滿”“空”“余??%”。所以用戶只要
一看見該畫面就對整個錄音存儲情況清清楚楚。
【 錄音刪除】操作就是刪除已錄音的存儲區。當總機發出 “錄音存儲不足”告警后，就要通過
人工操作刪除原有的錄音，而騰出一部分存儲空間后，才能保證以后的錄音能夠正常進行。有關錄
音及錄音存儲的詳細描述見“5.2.1 錄音存儲不足告警”。
在屏幕顯示【 錄音刪除】界面時，按【 確認/ / 放音】鍵，就進行錄音刪除操作，這時如果有可刪
區，系統要求輸入密碼，此處輸入的密碼是“錄音刪除密碼”。當密碼輸入正確后，系統又提示“真
的刪除嗎？”“ 按【 確認】執行 ！”“按【 退出】放棄！”,這時按了【 確認/ / 放音】鍵后，刪除操作
就執行了。
3.5 呼叫通話操作 呼叫通話操作
總機或分機任何一方呼叫，或總機與分機通話，總機都將進入呼叫通話狀態，屏幕顯示界面如
圖 3-16 所示。
圖 3-16
在同一界面上，同時顯示了三種狀態的分機：通話、呼入和呼出。每種狀態的分機可以有多個，
采用自動循環顯示方式， 每種狀態分機的總數和顯示序號以 m/n 的方式顯示出來，其中：n 是總數，
m 是當前的顯示序號。
圖 3-16 說明：
? 共有 1 條通話信息，當前顯示為第 1 條，分機號為 3；
? 共有 3 條呼入信息，當前顯示為第 1 條，分機號為 1；
? 共有 1 條呼出信息，當前顯示為第 1 條，分機號為 6。
3.5.1 呼出
摘下話筒手柄，屏幕顯示“已準備好 請呼叫”，同時揚聲器發出撥號音。按 1-15 號鍵中對應要
呼叫分機的按鍵，則屏幕顯示通話呼叫界面，揚聲器發回鈴音，該路指示燈慢閃，表明已成功呼叫。
本設備可以同時呼叫 15 路分機。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
13
3.5.2 呼入
總機接收到分機摘機信息，即為呼入。有呼入時，屏幕顯示通話呼叫界面，揚聲器發呼叫聲，
呼叫燈及該路指示燈均快閃，按“消音”鍵可消除呼叫聲。
要應答呼入的分機，只需按下相應的分機號所對應的按鍵；也可根據顯示屏顯示的分機號，按
【接通】鍵接通分機；若總機摘機前只有一個呼入，則摘機也可應答分機的呼入。
拒接呼入，按【 掛斷】鍵，這時分機中發出忙音，表明總機不允許其呼入；若存在多個分機呼
入，可根據顯示屏上當前顯示的分機號來選擇要拒接的分機號。
注意：有呼出的情況下按【 掛斷 】鍵，則認為是取消呼 出。
3.5.3 通話
總機或分機一方呼叫，另一方應答后，即進入通話。通話時，通話指示燈常亮，同時“錄音”
指示燈也常亮，錄音同時開啟。
要掛斷通話的分機，只需按下其所對應的按鍵；也可根據顯示屏顯示的通話分機號，按【 掛斷】
鍵掛斷；還可以通過掛機（話筒掛到掛鉤上）來掛斷。
3.5.4 掛機
掛機就是將話筒掛到掛鉤上。有兩種情況：一是“自動掛機”，二是“人為掛機”。
? 自動掛機：在呼出、呼入或通話結束后，此時無任何呼出、呼入及通話，則總機發出忙音，
同時顯示屏顯示“通話結束，請掛機”，要求操作者將話筒掛到掛鉤上。
? 人為掛機：無論當前是呼出、呼入還是通話狀態，只要將話筒掛到掛鉤上，就掛斷全部呼出、
呼入和通話，仍在呼入、通話的分機中發出忙音，顯示屏顯示開機畫面，恢復正常。
3.5.5 分機未掛機
在總機和分機通話，或分機呼入時，如果總機主動掛斷了該分機，那么仍在呼入或通話的分機
發出忙音。這時總機上對應該路分機的指示燈閃亮，以表示該路分機未掛機。之后無論總機處于何
種狀態，該路指示燈一直保持閃亮狀態，直到分機掛機才滅。
3.5.6 手動插入查詢通話、呼入、呼出的分機號
在圖 3-16 所示的呼叫通話顯示界面上，每種狀態的分機可能不止 1 個，本設備采用自動循環顯
示方式，自動循環顯示大約是每 1.5 秒顯示一個。在自動循環顯示的同時也可手動插入查詢循環顯
示的分機號。按【▲】鍵或【▼】鍵分別是向前或向后逐個查詢，每按一下向前或向后顯示一個，
如果停止操作 10 秒鐘，那么又重新回到自動循環顯示方式。
3.5.7 關于【接通】鍵 和 【掛斷】鍵
【接通】鍵主要是用來接聽呼入分機的。當呼入的分機號大于 15 時，就必須按 【接通】鍵接聽。
如果同時呼入的分機不止一個，那么在按 【接通】鍵接聽分機時，接聽的是正在顯示的呼入分機號。
由于自動循環顯示的時間間隔大約是 1.5 秒，如果覺得循環過快，不易準確操作，可以先按【▲】
鍵或【▼】鍵手動查詢顯示要接聽的分機，然后再按 【接通】鍵接聽。
【 掛斷 】鍵可中止呼出、呼入、通話中的任何一種狀態。如果當前存在有兩種或兩種以上的狀
態時，掛斷的先后順序為：先呼出，再呼入，最后通話。例如：現在有一個呼出，有一個呼入，還
有一個通話，這時如果按 【 掛斷 】鍵，則第一次按，就取消呼出，第二次按，就拒絕呼入，第三次
按，就掛斷通話。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
14
3.6 關機 關機
關機應該在通話結束，系統恢復正常后。尤其是在通話時，錄音電路正在啟動工作，還有很多
錄音數據沒有存儲到 FLASH 存儲器中，如果這時關機就會丟失本次錄音數據。
關機操作是將后面板的電源開關處于“關”狀態，即可。如果處于工作狀態的總機突然斷電，
操作員也要把電源開關關上。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
15
第4 4 章 現場配接設備
GST-TS-Z01A 消防電話總機、GST-TS-100A/100B 型消防電話分機、GST-LD-8312 型消防電話插孔、
GST-LD-8304 型消防電話接口是 GST-TS9000 消防電話的組成部分，GST-TS9000 消防電話系統應用圖
如圖 4-1 所示。
GST-TS-100A
消防電話分機
電話插孔 L2 L1
Z1 Z2 D2 D1
GST-LD-8304
消防電話接口 (2)
消防電話二總線
終端電阻
GST-LD-8312
消防電話插孔
(N)
TL1
TL2
TL2
TL1 GST-LD-8312
消防電話插孔
(1)
GST-LD-8304
消防電話接口(1)
D1 D2 Z2 Z1
L1 L2 TL1 TL2
控制器
GST-TS-Z01A
消防電話總機
+24V
G
Z1
Z2
TL2 TL1 L2 L1
Z1 Z2 D2 D1
GST-LD-8304
消防電話接口( M-1 )
GST-LD-8312
消防電話插孔
(1)
TL1
TL2
TL2
TL1 GST-LD-8312
消防電話插孔
(N)
終端電阻
GST-LD-8304
消防電話接口 (M)
D1 D2 Z2 Z1
L1 L2 電話插孔
GST-TS-100A
消防電話分機
(N ≤ 100) (N ≤ 100)
(M ≤ 512)
圖 4-1
4.1 GST- - TS- - 100A/GST- - TS- -B 100B 型消防電話分機 型消防電話分機
GST-TS-100A/GST-TS-100B 型消防電話分機是消防專用總線制通訊設備，GST-TS-100A 型消防電
話分機為固定式安裝，摘機即呼叫電話主機；GST-TS-100B 型消防電話分機為手提式，可直接插入
電話插孔呼叫電話主機。通過消防電話分機可迅速實現對火災的人工確認，并可及時掌握火災現場
情況，便于指揮滅火工作。消防電話分機采用專用電話芯片，工作可靠，通話聲音清晰，使用方便
靈活。
4.2 GST- - LD- -2 8312 型消防電話插 孔
GST-LD-8312 型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。
消防電話插孔需通過 GST-LD-8304 消防電話接口接入消防電話系統，不能直接接入消防電話總線。
多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話接口最多可連接 100 只消防電話插
孔。
4.3 GST- - LD- -4 8304 型消防電話接口
GST-LD-8304 型消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。
GST-LD-8304 型消防電話接口是一種編碼接口，占用一個編碼點，與火災報警控制器進行通訊
實現消防電話總機和消防電話分機的駁接，同時也實現消防電話總線斷、短檢線功能。當消防電話
分機的話筒被提起，消防電話分機通過消防電話接口自動向消防電話總機請求接入，接受請求后，
由火災報警控制器向該接口發出啟動命令，將消防電話分機接入消防電話總線。當消防電話總機呼
叫時，通過火災報警控制器向電話接口發啟動命令，電話接口將消防電話總線接到消防電話分機。
GST-LD-8304 型消防電話接口可連接一臺固定消防電話分機或最多連接 100 只消防電話插孔。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
16
可通過四線水晶頭插座直接連接 GST-TS-100A 固定電話分機，通過連接 TL1、TL2 端子的電話線連接
GST-LD-8312 消防電話插孔。多個電話插孔可并接在此電話線上。
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
17
第5 5 章 維護管理
5.1 維護常識
操作人員應認真閱讀說明書，按說明書的內容進行操作，以確保設備運行正常。設備維護應由
專業人員負責。在運行過程中，定期檢查設備的各項功能，以確保始終處于正常工作狀態。維護人
員不要隨意拆動設備內部的配線。設備一旦發生故障，確認不是人為操作失誤，請及時與我公司聯
系。
5.2 異常情況處理與維護 異常情況處理與維護
5.2.1 錄音存儲不足告警
在通話時，本設備會自動啟動錄音功能。錄制的音頻信息都存儲在一片大容量的 FLASH 存儲器
上，總共可以存儲 9 小時 20 分鐘的錄音時長。系統對錄音信息采用區、頁、段的管理方法：即是整
個存儲空間共分 4 個區，16 頁，每頁下存若干段(最多可以有 999 段，每次通話錄音形成一段)。第
1 區由 1-4 頁組成，第 2 區由 5-8 頁組成，第 3 區由 9-12 頁組成，第 4 區由 13-16 頁組成。從錄音
時長上來說，每個區可以存儲 2 小時 20 分鐘，每個頁可以存儲 35 分鐘。當然這個時長不是絕對精
確的，第 1 區要少 30 秒左右，第 4 區要少 2 分鐘左右，這是因為 FLASH 存儲器上還存有其它的數據
占用了少量的空間。
在通話錄音期間，如果系統監測到錄音存儲空間還剩下不足 14 分鐘時，就在通話呼叫畫面的下
方，顯示 “錄音存儲不足”提示，同時紅色“錄音滿”指示燈亮，但錄音繼續進行；如果系統監測
到錄音存儲空間滿時，就在下方顯示“存儲滿錄音停止”提示，紅色“錄音滿”指示燈一直亮，錄
音停止。
在呼叫通話結束后，系統恢復正常。如果紅色“錄音滿”指示燈亮，錄音存儲還剩下不足 14 分
鐘，或已經錄滿時，屏幕就顯示“錄音存儲不足”告警，同時喇叭發出報警聲，報警聲可按【 消音】
鍵消音，消音后消音燈亮。該告警將一直持續下去，紅色“錄音滿”指示燈也一直保持亮，直到人
工操作【 錄音刪除】功能，刪除了已錄滿的存儲區，騰出一部分存儲空間后，告警才恢復正常，紅
色“錄音滿”指示燈滅。
在實際使用中，系統管理員應注意維護好錄音存儲，及時刪除過期的錄音內容，保證系統始終
有一個空的存儲區，這樣就能保證后面正常的通話錄音。
5.2.2 故障處理
表 5-1
故障現象 原因分析 解決方法
開機無指示 無電源輸入 檢查電源
分機故障 線路斷開或分機損壞 恢復線路或更換分機
485 聯機故障
①“RS485”端子連線沒接好；
②控制器沒有正常工作；
③本機地址設置與其它總機地址沖突
①重新接線；
②檢查控制器；
③重設本機地址
GST-TS9000 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
18
第6 6 章 注意事項
? 本設備屬精密電子產品，需專人管理，嚴禁他人隨意觸動。
? 設備投入使用前應確保“機殼地”與大地相連。
? 發現異常故障請按第 5.2 節內容進行處理。若不能解決，應通知我公司技術服務部。用戶
不得自行拆開或維修，否則后果自負。
海灣安全技術有限公司
地址：河北省秦皇島經濟技術開發區長江東道 80 號
電話：0335-8502468
傳真：0335-8508942
郵編：066004
全國統一維保服務電話：400 612 0119
http://www.gst.com.cn
E-mail: gst.qhd@fs.utc.com 30308517
常 規 設 備
聯動設置
請 輸
入 刪 除 聯
動 公 式
號:0003
0003
12305803=
12308812
00
確 認
刪除嗎?
2 3 共2次
