安裝、使用產品前，請閱讀安裝使用說明書。
請妥善保管好本手冊，以便日后能隨時查閱。
海灣GST- - TS9000B 消防電話安裝使用說明書
(V er.1 1. .0 04 4 , 201 12 2, , 11) )
海 灣 安 全 技 術 有 限 公 司 司
GST-TS9000B 消防電話安裝使用說明書
目 錄
第 第 1 1 章 系統簡介 ................................ ............................... 1 1
第 第 2 2 章 系統結構及配置說明 ................................ ..................... 2 2
2.1 結構及典型配置方式概述 ...................................................2
2.2 GST-TS-Z01B 型消防電話總機結構說明 ........................................3
第 第 3 3 章 使用與操作 ................................ ............................. 5 5
3.1 概述 .....................................................................5
3.2 主要技術指標 .............................................................5
3.3 開機 .....................................................................5
3.4 系統菜單操作 .............................................................6
3.4.1 查詢 .................................................................6
3.4.2 自檢 .................................................................8
3.4.3 刪除 .................................................................8
3.4.4 設置 .................................................................9
3.5 呼叫通話操作 ............................................................11
3.5.1 呼出 ................................................................13
3.5.2 呼入 ................................................................13
3.5.3 通話 ................................................................14
3.5.4 掛機 ................................................................14
3.5.5 輸入密碼 ............................................................14
3.5.6 密碼有效期 ..........................................................14
3.5.7 總線電話聲音 ........................................................14
3.6 關機 ....................................................................14
第 第 4 4 章 現場配接設備 ................................ .......................... 15
4.1 GST-TS-100A/GST-TS-100B 型消防電話分機 ...................................15
4.2 GST-LD-8312 型消防電話插孔 ...............................................15
4.3 GST-LD-8304 型消防電話接口 ...............................................15
第 第 5 5 章 維護管理 ................................ .............................. 17
5.1 維護常識 ................................................................17
5.2 異常情況處理與維護 ......................................................17
5.2.1 錄音存儲不足告警 ....................................................17
5.2.2 故障處理 ............................................................17
第 第 6 6 章 注意事項 ................................ .............................. 18
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
1
第1 1 章 系統簡介
消防電話系統是一種消防專用的通訊系統，通過這個系統可迅速實現對火災的人工確認，并可
及時掌握火災現場情況及進行其它必要的通訊聯系，便于指揮滅火及現場恢復工作。GST-TS9000B
消防電話系統滿足 GB 16806-2006《消防聯動控制系統》中對消防電話的要求，是一套總線制消防
電話系統?？偩€制消防電話系統由消防電話總機、火災報警控制器（聯動型）、消防電話接口、固定
消防電話分機、消防電話插孔、手提消防電話分機等設備構成。
GST-TS9000B 消防電話系統主要由以下設備組成：
? GST-TS-Z01B 型消防電話總機（電話總線末端需配接 4.7k 終端電阻）
? GST-TS-100A/100B 型消防電話分機
? GST-LD-8312 型消防電話插孔
? J-SAM-GST9122 型手動火災報警按鈕（應用方法與 GST-LD-8312 型消防電話插孔等同，本
說明書均以 GST-LD-8312 型消防電話插孔為例進行說明）
? GST-LD-8304 型消防電話接口
系統在應用過程中按如下說明進行配置。
系統容量
? 每個 GST-TS-100A 型消防電話分機需要配接 1 個 GST-LD-8304 型消防電話接口。
? 每 100 個 GST-LD-8312 型消防電話插孔需要配接 1 個 GST-LD-8304 型消防電話接口。
? 每 512 個 GST-LD-8304 型消防電話接口需要配接 1 個 GST-TS-Z01B 型消防電話總機。
聯動控制配置
? 與 GST5000、GST9000 聯動控制器配接時，每個回路可配接 2 個 GST-TS-Z01B 型消防電
話總機，或 GST-TS-Z01B 型消防電話總機、GST-GBFB-200 型廣播分配盤/GST-GBFB-200B 型應急
廣播控制器各 1 個；GST200 聯動控制器可最多配接 2 個 GST-TS-Z01B 型消防電話總機，或
GST-TS-Z01B 型消防電話總機、GST-GBFB-200 型廣播分配盤/GST-GBFB-200B 型應急廣播控制器
各 1 個。
? 每個 GST-LD-8304 型消防電話接口占用一個總線點，需要計入控制器總線點數量。
? GST-LD-8304 型消防電話接口數量×0.033A = GST-LD-8304 型消防電話接口需要的 DC24V
聯動電源供電電流。
? 每個 GST-TS-Z01B 型消防電話總機需要使用 0.75A 的 DC24V 聯動電源。
系統配置計算
? 根據現場 GST-TS-100A 型消防電話分機和 GST-LD-8312 型消防電話插孔的數量計算出
GST-LD-8304 消防電話接口的數量。
? 根據 GST-LD-8304 型消防電話接口的數量計算出 GST-TS-Z01B 型消防電話總機數量。
根據與“聯動控制器配置”的說明進行控制器總線點數量計算、回路板數量計算、DC24V 聯動電
源容量計算，完成聯動控制器配置。
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
2
第2 2 章 系統 結構及配置說明
2.1 結構及典型配置方式概述 結構及典型配置方式概述
GST-TS9000B 消防電話與火災報警控制器（聯動型）配接使用，在發生火災時完成火災逃生疏
散和滅火指揮，主要包括 GST-TS-Z01B 型消防電話總機、GST-TS-100A/100B 型消防電話分機、
GST-LD-8312 型消防電話插孔、GST-LD-8304 型消防電話接口等。
GST-TS9000B 消防電話可與我公司生產的 JB-QB-GST200、JB-QG-GST5000、JB-QT-GST5000、
JB-QG-GST9000、JB-QT-GST9000 型火災報警控制器（聯動型）配接，外殼防護等級滿足 IP30。以
配接 JB-QG-GST5000 火災報警控制器（聯動型）為例，結構圖如圖 2-1 所示（GST-TS-100A/100B
型消防電話分機、GST-LD-8312 型消防電話插孔、GST-LD-8304 型消防電話接口等為現場設備，本
圖不包含）。
mm
mm
mm
GST-LD-D02 智能電源盤
屏蔽
聲光警報器
噴灑允許
火警傳輸
直接控制
故障/屏蔽
火警傳輸
動作/反饋
火警傳輸
時 鐘
消音
警報器
屏 蔽 自動允許
警報器消音 啟 動
反 饋
氣體噴灑
故 障
自 檢
系統故障
火 警
監 管
噴灑請求
延 時
主電工作
備電工作
故障
聲光警報器
復位
消音/啟動
打印控制 系統設置 記錄檢查 設備檢查
啟動方式 現場編程 停動 啟動
窗口切換 噴灑控制 取消屏蔽
屏蔽
TAB對時自檢 公式查詢
取消
確認
3 2
+
1
×
*
7
4 6
9
5
8
0=
輸 出 電 壓（V） 輸 出 電 流（A）
工作指示 主電故障 備電故障 輸出故障 消音 自檢
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
0
5
10
6
11
8
13
7
12
1 3 2
9
14 15
4
圖 2-1
圖 2-1 說明:
①控制器主機部分 ②智能手動消防啟動盤 ③多線制控制盤
④消防電話總機 ⑤智能電源盤
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
3
2.2 G G ST- - TS- - Z01B B 型消防電話總機結構說明 型消防電話總機結構說明

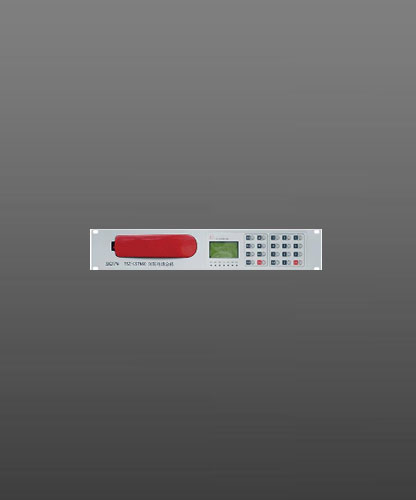

GST-TS-Z01B 消防電話總機采用標準插盤結構安裝，其前面板及后部結構示意圖如圖 2-2、2-3
所示。
1
2 3
4
4
15 14
9
2 3 1
12
7
13
8
11
6
10
5
0
圖 2-2
圖 2-2 說明：
①手柄 ②液晶顯示屏 ③鍵盤區 ④指示燈區
按鍵及指示燈說明：
? 呼叫：紅色，當有分機呼入時，燈閃亮；其它情況燈滅。
? 通話：紅色，當總機和分機處于通話狀態時，常亮；其它情況燈滅。
? 故障：黃色，當檢測到 485 聯機故障或分機故障等情況，快速閃亮；其它情況燈滅。
? 工作：綠色，設備正常工作，常亮。
? 錄音：綠色，當錄音啟動時，常亮；其它情況燈滅。
? 錄音滿：黃色，當錄音存儲空間剩下不足 2 分鐘時，快速閃亮；已經錄滿時，常亮。執行刪
除命令后，錄音存儲空間恢復，此燈滅。
? 消音：綠色，在“呼入”或發生故障時，按下【 【 消音 】鍵，報警聲音消除，此指示燈常亮；
其它情況燈滅。
? 【▲】上鍵或【▼】下鍵：選擇前一條、后一條菜單或記錄，移動光標等。
? 【 確認/ / 放音】鍵：確定所進行的操作或進入所選菜單。在查詢歷史記錄時，如果在非放音
狀態，則進入放音狀態。
? 【退出/ / 停止】鍵：撤消所進行的操作或退出所選菜單。在查詢歷史記錄時，如果在放音狀
態，則進入非放音狀態。
? 【復位】鍵：發生故障時，按此鍵使設備恢復正常狀態。
? 【消音】鍵：消除正在鳴響的呼叫聲或報警聲。
? 【接通】鍵：有呼入時，按此鍵可接通呼入分機。
? 【掛斷】鍵：掛斷正在呼入、通話的分機，或取消當前呼出顯示的分機。
? 【 【0 0 】-【 15】號按鍵：用于呼叫、接通 1-15 號分機或作為數字輸入鍵。
面板上設有電話手柄，正常狀態需將手柄掛上，當需要呼出或接聽時，請拿起手柄進行操作。
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
4
+ -
電話
總線
-
電
源DC24V
機殼
接地
+
關
電源
開
RS485
圖 2-3
圖 2-3 說明：
? 電源開關：“開”使 DC24V 電源接通，總機開始工作；
? RS485 端口：接控制器；
? 電話總線端子：連接消防電話接口，在電話總線末端需配接 4.7k 電阻；
? 機殼地端子：與機架的地端相接；
? DC24V 電源輸入端子：接 DC24V 輸入。
布線要求：通話輸出端子接線采用截面積≥1.0mm
2 的阻燃 RVVP 屏蔽線，最大傳輸距離 1500 米。
特別注意：現場布線時，總線通話線必須單獨穿線，不要同控制器總線同管穿線，否則會對通
話聲產生很大的干擾！
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
5
第3 3 章 使用與操作
3.1 概述 概述
GST-TS-Z01B 消防電話總機是消防通信專用設備。當發生火災報警時，由它可以提供方便快捷
的通信手段，是消防控制及其報警系統中不可缺少的通信設備，主要具有以下特點：
? 每臺總機可以連接最多 512 路消防電話分機或 51200 個消防電話插孔；
? 總機采用液晶圖形漢字顯示，通過顯示漢字菜單及漢字提示信息，非常直觀的顯示了各種功
能操作及通話呼叫狀態，使用非常便利；
? 在總機前面板上設計有 15 路的呼叫操作鍵和狀態指示燈，和現場電話分機形成一對一的按
鍵操作和狀態指示，使得呼叫通話操作非常直觀方便；
? 總機使用固體錄音技術，可以錄制大于 20 分鐘的通話錄音。同時，可存儲 110 條的呼叫通
話記錄，能準確記錄每部分機呼叫、通話發生的時間、類型等。
3.2 主要技術指標 主要技術指標
? 工作電壓：DC24V±10%
? 工作電流≤0.75A
? 允許電話分機環路電阻（包括話機內阻）＜1000Ω
? 頻率范圍：300Hz～3400Hz
? 串音電平＜-60dB
? 傳輸損耗＜5dB
? 使用環境：
溫 度：0℃～+40℃
相對濕度≤95%，不結露
? 外形尺寸：
482.6mm×88.1mm×100.0mm
3.3 開機 開機
打開位于機箱背面的“電源”開關，開機，面板的“工作”指示燈常亮，自檢后，顯示屏顯示開
機畫面，如下圖。由于本設備的時間信息是由控制器通過 RS485 總線傳輸過來的，所以，如果這時
本設備同控制器之間的 RS485 聯機正常，則在控制器的時間顯示分鐘變化時（最多會等待 1 分鐘），
本機的年月日時分就和控制器的顯示一致；如果 RS485 聯機不正常，則本機的年月日時分的顯示就
一直保持圖 3-1 所示畫面，只有秒點正常閃動。
圖 3-1
當系統運行正常時，本設備的液晶顯示屏?xí)恢憋@示待機畫面。當錄音剩余時間少于 2 分鐘，
即 120 秒時，待機畫面將顯示剩余秒數的警告信息，如圖 3-2 所示；當通話記錄剩余少于 10 條時，
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
6
待機畫面將顯示剩余記錄數的警告信息，如圖 3-3 所示；當兩種警告同時存在，將自動切換顯示。
若在一定時間內系統無任何狀態變化，無任何按鍵動作，則將進入省電模式，顯示屏背光變暗。省
電模式下按任意鍵，背光恢復高亮顯示。按【 確認/ 放音】鍵，顯示屏顯示系統菜單,進入系統菜單設
置。
圖 3-2
圖 3-3
3.4 系統 菜單操作 作
系統菜單顯示如圖 3-4 所示。
圖 3-4
上圖所示系統菜單，通過１～４號鍵選擇下一級菜單，按【 退出】鍵返回待機狀態。
3.4.1 查詢
在系統菜單下按１號鍵進入查詢狀態，如果有記錄，則顯示最新記錄，記錄包括呼入、呼出、
通話錄音等。每一記錄包括本記錄的序號，記錄總數，放音狀態，分機號及發生的動作及時間。
如果無記錄，顯示如圖 3-5 所示畫面：
圖 3-5
如果有記錄，則根據記錄的性質，在非放音狀態，顯示如圖 3-6 所示畫面：
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
7
圖 3-6
圖 3-6 代表總記錄數為３０，本記錄序號為２，1 號電話分機于０８年８月８日１５點１３分１
２秒呼入，呼出、通話錄音等記錄與此類似（如圖 3-7、3-8 所示）。
圖 3-7
圖 3-8
在放音狀態，顯示如圖 3-9、3-10、3-11 所示畫面：
圖 3-9
圖 3-10
圖中右上角的斜體字“ 放音 ”僅表示當前在放音狀態，但本條記錄無錄音信息。
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
8
圖 3-11
圖 3-11 中右上角的反白字“放音”，表示本條記錄有錄音信息，并且正在循環放本條記錄的錄
音。
僅在通話記錄中才有錄音，處在放音狀態，會有聲音放出，此時按退出鍵，會停止放音，并退
出放音狀態。單次按【▲】鍵或【▼】鍵單步增減顯示記錄，長時間按住，則增減步長為５。
3.4.2 自檢
在系統菜單下按【2】號鍵進入自檢狀態，如果在密碼有效期，則進入自檢狀態，否則顯示“輸
入密碼”，密碼輸入正確后才能進入。
如果不在密碼有效期內，則需輸入四位密碼，按【確認/放音】鍵，正確后進入自檢狀態，不正
確則重新輸入；如果在密碼有效期內，則立即開始自檢。自檢完畢自動回到待機狀態，自檢過程中，
按任意鍵，可中止自檢狀態并返回。
圖 3-12
自檢過程包括顯示屏自檢，指示燈自檢，報警音檢測等，同時系統其他部件仍在正常工作，當
有“呼入”發生時，自動中斷自檢，并進入“呼入”模式。
3.4.3 刪除
“刪除”操作用于刪除全部歷史記錄和錄音記錄。
在“系統菜單”下按【 【3】 】，進入刪除畫面，如果不在密碼有效期內，顯示如圖 3-13 所示畫面：
圖 3-13
輸入四位密碼，按【 確認/ 放音】鍵，正確后進入下一步，不正確則重新輸入；如果在密碼有效
期內或密碼輸入正確后，顯示圖 3-14 所示畫面：
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
9
圖 3-14
按【 確認/ 放音】鍵，進行刪除，然后顯示圖 3-15 所示畫面：
圖 3-15
如果按【 退出/ 停止】鍵，則返回到上一個頁面，即“系統菜單”。
3.4.4 設置
“設置”操作可以設置本機地址、修改密碼。
在“系統菜單”下按【3】鍵，進入刪除畫面，如果不在密碼有效期內，顯示如圖 3-16 所示畫
面。
圖 3-16
輸入四位密碼，按【 確認/ 放音】鍵，正確后進入下一步，不正確則重新輸入；如果在密碼有效
期內或密碼輸入正確后，顯示圖 3-17 所示畫面：
圖 3-17
按【 【1】 】鍵，顯示當前本機地址，如圖 3-18 所示。如果要修改，則輸入新地址，這個地址要與
控制器的設置相對應。
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
10
圖 3-18
按 【確認/ 放音 】鍵，保存并返回；按 【退出/ 停止 】鍵，不保存返回。
“設置菜單”畫面輸入【 【2】 】鍵，可修改本機操作密碼，如圖 3-19～圖 3-24 所示：
圖 3-19
密碼由 4 位數字組成.
圖 3-20
四位密碼輸入后，按 【確認/ 放音 】鍵繼續，按 【退出/ 停止 】鍵返回。
圖 3-21
再次輸入新密碼。
圖 3-22
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
11
輸入后，按 【確認/ 放音 】鍵繼續，按 【退出/ 停止 】鍵返回。如果兩次密碼相同，則密碼修改有
效并返回。
圖 3-23
如果兩次密碼不同，修改無效并返回。
圖 3-24
3.5 呼叫通話操作 呼叫通話操作
在同一界面上，同時顯示了三種狀態的分機：通話、呼入和呼出。每種狀態的分機可以有多個，
采用自動循環顯示方式，每種狀態分機的總數和顯示序號以“ 地址/ / 總數”的方式顯示出來。
圖 3-25
圖 3-25 表示共有 3 個分機呼入，當前顯示為第 1 號分機；共有 2 個分機呼出，當前顯示為第 5
號分機；共有 2 個分機正在通話，當前顯示為第 9 號分機。
總機或分機任何一方呼叫，或總機與分機通話，總機都將進入呼叫通話狀態，屏幕顯示界面如
圖 3-26 所示。
圖 3-26
圖中“上下”圖標，表示在按【▲】上鍵或【▼】下鍵時，光標在“呼入”、“呼出”、“通話”
之間轉換。如果按 【確認/ 放音 】鍵，“上下”圖標變?yōu)椤白笥摇眻D標（如 3-27 所示），表示在按【▲】
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
12
上鍵或【▼】下鍵時，光標所在位置的地址如果多余一個，則會更新。
圖 3-27
按 【確認/ 放音 】鍵，顯示“上下”圖標，如圖 3-28 所示。
圖 3-28
按【▲】上鍵或【▼】下鍵，光標向上或向下移，如圖 3-29、圖 3-30 所示。
圖 3-29
圖 3-30
當按 【確認/ 放音 】鍵顯示“左右”圖標時，按按【▲】上鍵或【▼】下鍵，如果當前光標位置
的分機號多于一個，則會變化，如圖 3-31、圖 3-32 所示。
圖 3-31
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
13
圖 3-32
3.5.1 呼出
如果不在密碼有效期內，拿起手柄，將顯示圖 3-33 所示畫面。
圖 3-33
輸入四位密碼，按【 確認/ 放音】鍵，正確后進入下一步，不正確則重新輸入；如果在密碼有效
期內或密碼輸入正確后，顯示以圖 3-34 所示畫面。
圖 3-34
輸入有效分機數，圖標由“x”變?yōu)椤啊獭?按【 確認/ 放音】鍵即可呼出，如圖 3-35 所示。
圖 3-35
本設備可以同時呼叫多路分機。
3.5.2 呼入
總機接收到分機摘機信息，即為呼入。有呼入時，屏幕顯示通話呼叫界面，揚聲器發呼叫聲，
呼叫燈及該路指示燈均快閃，按【 消音】鍵可消除呼叫聲。
要應答呼入的分機，按 【接通】鍵接通分機；若總機摘機前只有一個呼入，則摘機也可應答分
機的呼入。
拒接呼入，按【 掛斷】鍵，這時分機中發出忙音，表明總機不允許其呼入；若存在多個分機呼
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
14
入，可根據顯示屏上當前顯示的分機號來選擇要拒接的分機號。
有呼出的情況下按【 掛斷】鍵，則認為是取消呼出。
3.5.3 通話
總機或分機一方呼叫，另一方應答后，即進入通話。通話時，通話指示燈常亮，同時“錄音”
指示燈也常亮，錄音同時開啟。
要掛斷通話的分機，只需按下其所對應的按鍵；也可根據顯示屏顯示的通話分機號，按【 掛斷】
鍵掛斷；還可以通過掛機來掛斷。
3.5.4 掛機
掛機就是將手柄掛上。此時，如果有呼入、呼出和通話都將結束。
3.5.5 輸入密碼
按國標要求，有些操作需要確認操作密碼后才能進行。本系統中，默認密碼是“1111”，可通過
系統菜單-〉設置-〉密碼的操作進行修改。系統同時設有超級密碼，如果需要，請與銷售或售后服
務商聯系。
3.5.6 密碼有效期
當操作員已經輸入過正確的密碼，為方便輸入，在一定時間內，繼續進行需要密碼的操作時，
無需再次輸入密碼，稱之為在“密碼有效期”內的操作。但在長時間無鍵盤操作后，又必須再次
確認密碼，稱之為“密碼有效期”外的操作。
3.5.7 總線電話聲音
消防電話總機能發出多種不同的聲音，對各種鈴聲的說明和檢測方法如表 3-1 所示。
表 3-1
鈴聲分類 說明 檢測方法
呼叫聲 分機呼叫總機而總機未接通時的鈴
聲；可通過【消音】鍵消除此音。
用分機呼叫總機，此時揚聲器所發出的
聲音即為呼叫聲。
回鈴音 總機摘機后呼叫分機，分機在振鈴時，
總機手柄所發出的聲音；
總機摘機，呼叫分機，而分機未摘機時
可聽到此音。
報警聲 發生故障時或錄音存儲不足時，喇叭
發出的聲音；可通過【 消音】鍵消除。
設置一個故障，即可聽到此音。
忙音 通話結束且此時無呼入或呼出；總機
手柄掛機可消除此音。
使設備處于通話狀態然后分機掛機，總
機未掛機時聽到的聲音
撥號音 在正常狀態下，總機摘機時手柄發出
的聲音。
無呼入或通話或呼出時總機摘機的聲
音。
注：鈴聲的設置均符合 GB 3380 。
3.6 關機 關機
關機應該在通話結束，系統恢復正常后。尤其是在通話時，錄音電路正在啟動工作，還有很多
錄音數據沒有存儲，如果這時關機就會丟失本次錄音數據。
關機操作是將后面板的電源開關處于“關”狀態，即可。如果處于工作狀態的總機突然斷電，
操作員也要把電源開關關上。
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
15
第4 4 章 現場配接設備
GST-TS-Z01B 消防電話總機、GST-TS-100A/100B 型消防電話分機、GST-LD-8312 型消防電話插孔、
GST-LD-8304 型消防電話接口是 GST-TS9000B 消防電話的組成部分，GST-TS9000B 消防電話系統應用
圖如圖 4-1 所示。
GST-TS-100A
消防電話分機
電話插孔 L2 L1
Z1 Z2 D2 D1
GST-LD-8304
消防電話接口 (2)
消防電話二總線
終端電阻
GST-LD-8312
消防電話插孔
(N)
TL1
TL2
TL2
TL1 GST-LD-8312
消防電話插孔
(1)
GST-LD-8304
消防電話接口(1)
D1 D2 Z2 Z1
L1 L2 TL1 TL2
控制器
GST-TS-Z01B
消防電話總機
+24V
G
Z1
Z2
TL2 TL1 L2 L1
Z1 Z2 D2 D1
GST-LD-8304
消防電話接口( M-1 )
GST-LD-8312
消防電話插孔
(1)
TL1
TL2
TL2
TL1 GST-LD-8312
消防電話插孔
(N)
終端電阻
GST-LD-8304
消防電話接口 (M)
D1 D2 Z2 Z1
L1 L2 電話插孔
GST-TS-100A
消防電話分機
(M ≤ 512)
(N ≤ 100) (N ≤ 100)
終端電阻
圖 4-1
注意：4.7K終端電阻接于電話總線末端，否則電話總機報“總線故障”。
4.1 GST- - TS- - 100A/GST- - TS- -B 100B 型消防電話分機 型消防電話分機
GST-TS-100A/GST-TS-100B 型消防電話分機是消防專用總線制通訊設備，GST-TS-100A 型消防電
話分機為固定式安裝，摘機即呼叫電話主機；GST-TS-100B 型消防電話分機為手提式，可直接插入
電話插孔呼叫電話主機。通過消防電話分機可迅速實現對火災的人工確認，并可及時掌握火災現場
情況，便于指揮滅火工作。消防電話分機采用專用電話芯片，工作可靠，通話聲音清晰，使用方便
靈活。
4.2 GST- - LD- -2 8312 型消防電話插 孔
GST-LD-8312 型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。
消防電話插孔需通過 GST-LD-8304 消防電話接口接入消防電話系統，不能直接接入消防電話總線。
多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話接口最多可連接 100 只消防電話插
孔。
4.3 GST- - LD- -4 8304 型消防電話接口
GST-LD-8304 型消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。
GST-LD-8304 型消防電話接口是一種編碼接口，占用一個編碼點，與火災報警控制器進行通訊
實現消防電話總機和消防電話分機的駁接，同時也實現消防電話總線斷、短檢線功能。當消防電話
分機的話筒被提起，消防電話分機通過消防電話接口自動向消防電話總機請求接入，接受請求后，
由火災報警控制器向該接口發出啟動命令，將消防電話分機接入消防電話總線。當消防電話總機呼
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
16
叫時，通過火災報警控制器向電話接口發啟動命令，電話接口將消防電話總線接到消防電話分機。
GST-LD-8304 型消防電話接口可連接一臺固定消防電話分機或最多連接 100 只消防電話插孔。
可通過四線水晶頭插座直接連接 GST-TS-100A 固定電話分機，通過連接 TL1、TL2 端子的電話線連
接 GST-LD-8312 消防電話插孔。多個電話插孔可并接在此電話線上。
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
17
第5 5 章 維護管理
5.1 維護常識
操作人員應認真閱讀說明書，按說明書的內容進行操作，以確保設備運行正常。設備維護應由
專業人員負責。在運行過程中，定期檢查設備的各項功能，以確保始終處于正常工作狀態。維護人
員不要隨意拆動設備內部的配線。設備一旦發生故障，確認不是人為操作失誤，請及時與我公司聯
系。
5.2 異常情況處理與維護 異常情況處理與維護
5.2.1 錄音存儲不足告警
在通話時，本設備會自動啟動錄音功能?？偣部梢源鎯?20 分鐘的錄音時長。當錄音存儲空間剩
下不足 2 分鐘時，“錄音滿”燈快速閃亮，液晶有警告顯示；已經錄滿時，常亮。
當錄音已經錄滿時，以后的通話將不能被記錄，錄音功能失效，只能通過【 錄音刪除】功能，
把錄音全部刪除后，才能繼續錄音。
5.2.2 故障處理
本機能自動檢測以下故障： 分機故障，可定位到分機； 通訊故障，為與控制器 485 通訊故障；
總線故障，電話總線短線或短路。
簡單的故障，用戶可按表 5-1 檢查。
表 5-1
故障現象 原因分析 解決方法
開機無指示 無電源輸入 檢查電源
分機故障 線路斷開或分機損壞 恢復線路或更換分機
通訊故障
①“RS485”端子連線沒接好；
②控制器沒有正常工作；
③本機地址設置與其它總機地址沖突
①重新接線；
②檢查控制器；
③重設本機地址
總線故障
電話總線與分機斷開連接或短路 檢查電話總線線路，檢查4.7K
終端電阻是否接入
此外，在待機狀態下，還有如表 5-2 所示兩個警告狀態。
表 5-2
警告 原因分析 解決方法
記錄信息滿 接近或等于最大記錄數 執行刪除操作
錄音滿 接近或等于最大錄音記錄時間 執行刪除操作
GST-TS9000B 消防電話安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
18
第6 6 章 注意事項
? 本設備屬精密電子產品，需專人管理，嚴禁他人隨意觸動。
? 設備投入使用前應確?！皺C殼地”與大地相連。
? 發現異常故障請按第 5.2 節內容進行處理。若不能解決，應通知我公司技術服務部。用戶
不得自行拆開或維修，否則后果自負。
海灣安全技術有限公司
