利達J-SA B-M-LD2000E(Ex)防爆型手動火災報警按鈕
介紹:
J-SA B-M-LD2000E(Ex) 防爆型手動火災報警按鈕采用特殊防潮技術，抗潮濕、抗干擾能力強，適用于石油、化工等行業。該手動報警按鈕占一個地址點，采用電子編碼方式編址，操作方便。該產品通過LD4800E-A中繼模塊箱與本公司生產的E/EN系列火災報警控制器配合使用。人工確認火警后，手動操作本按鈕，向控制器發出火警信號。此手動報警按鈕還可以手動啟動消防泵，當有火情時，人工確認火警后，手動操作報警按鈕，向控制器發出火災報警信號，同時通過LD6809E（防爆隔離器）啟動消防泵，滅火人員即可持消防栓箱內的水槍就地進行滅火。
J-SA B-M-LD2000E(Ex)防爆型手動報警按鈕須與安全柵配套組成本安防爆系統，該系統符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.4-2010《爆炸性環境 第4部分：由本質安全型“i”保護的設備》、GB19880-2005《手動火災報警按鈕》、GB/T19001-2008《質量管理體系 要求》標準，防爆標志Ex ib IIC T6 Gb；經國家防爆電氣產品質量監督檢驗中心、公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心檢驗和審核，符合要求，取得防爆合格證和消防產品3C認證。
功能：
★ 二總線，無極性。
★ 采用專用嵌入式MCU技術。
★ 采用電子編碼方式，占用一個地址點。
★ 具有防爆功能，需與LD4800E-A配合使用。
★ 備有一組無源常開接點輸出（經安全柵輸出）。
★ 具有手動復位功能。
主要技術指標：
內容 | 技術參數 | |
單指示燈 | 正常監視——紅燈閃亮 火警確認——紅燈常亮 | |
工作電壓 | DC 16V～DC 24V（經安全柵供給電） | |
工作電流 | 靜態電流：＜0.5mA | 報警電流：＜1.8mA |
工作環境溫度 | -10℃～50℃ | |
工作環境相對濕度 | ≤95％RH（40±2℃） | |
防爆標志 | Ex ib IIC T6 Gb | |
本安防爆參數 | Ui=28V、Ii=96mA、Ci≈120p F 、Pi≈0.672W | |
最大外形尺寸 | 長100 mm×寬37.5mm×高112 mm | |
重量 | 0.35Kg±0.01Kg | |
結構與安裝尺寸圖：

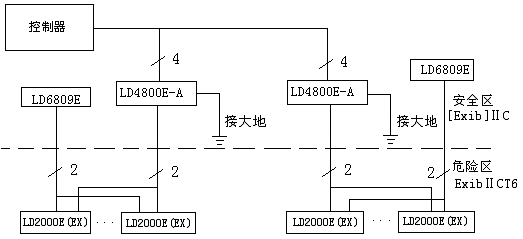

端子圖與接線圖示例：
安裝步驟：
★ LD2000E(Ex)防爆型手動火災報警按鈕由“底殼”和“上蓋”兩部分組成。從包裝中取出后分開，取出底殼，將上蓋部分暫時保存于包裝盒中。
★ 將導線從底座的入線孔穿過，按照接線方式接好線，然后用合適的螺釘將底殼固定在墻面。
★ 系統檢驗合格后，將底殼與上蓋按照裝配要求裝配，并將上蓋與底殼用螺釘固定。
★ 安裝要求：按照GB3836.15-2000爆炸性氣體環境用電氣設備 第15部分 危險場所電氣安裝（煤礦除外）的有關規定進行。安全柵到按鈕之間連接電纜或?qū)Ь€允許的總的最大分布電容（Cc）為0.02μF ,最大分布電感（Lc）為1mH。
布線要求：與LD2000EN相同。
