手動火災報警按鈕海灣J-SAM-GST9121A/9122A 報警按鈕:不帶/帶電話插孔
采用拔插式結構設計，按鈕上的壓片在按下后可用專用工具復位
可電子編碼，簡單、方便具有觸點輸出功能
一、J-SAM-GST9121海灣消防手動火災報警按鈕特點
J-SAM-GST9121海灣消防手動火災報警按鈕安裝在公共場所，當人工確認火災發生后按下報警按鈕上的按片，可向火災報警控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警按鈕的編碼信息并發出報警聲響。本手動火災報警按鈕主要具有以下特點：
（1）采用拔插式結構設計，安裝簡單方便。
（2）按下報警按鈕按片，報警按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
（3）報警按鈕上的按片在按下后可用專用工具復位。
（4）用微處理器實現對消防設備的控制，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
（5）地址碼為電子編碼，可現場改寫。
二、J-SAM-GST9121海灣消防手動火災報警按鈕主要技術指標
（1）J-SAM-GST9121海灣消防手動火災報警按鈕工作電壓：總線24V
（2）監視電流≤0.6mA
（3）報警電流≤1.8mA
（4）線制：與控制器無極性二線制連接
（5）輸出容量：額定DC30V/100mA無源輸出觸點信號，接觸電阻≤100m
（6）J-SAM-GST9121海灣消防手動火災報警按鈕使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP43
（8）J-SAM-GST9121海灣消防手動火災報警按鈕外形尺寸：
95.4mm×98.4mm×42.5mm(帶底殼)
三、J-SAM-GST9121海灣消防手動火災報警按鈕結構特征、安裝與布線

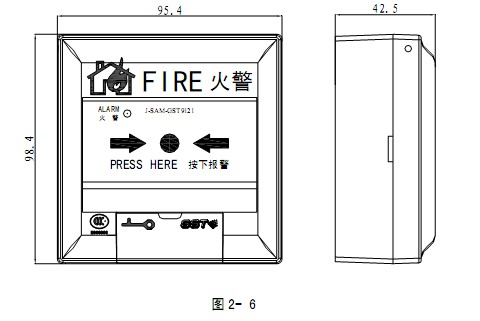

J-SAM-GST9121海灣消防手動火災報警按鈕外形示意圖如圖2- 6。
手動火災報警按鈕外接端子示意圖如圖2- 7。
J-SAM-GST9121海灣消防手動火災報警按鈕其中：
Z1、Z2：無極性信號二總線接線端子。
K1、K2：額定DC30V/100mA無源常開輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。
布線要求：信號線Z1、Z2采用阻燃RVS雙絞線，導線截面≥1.0mm2。
手動火災報警按鈕安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即可安裝好報警按鈕，安裝孔距為60mm。報警按鈕安裝采用進線管明裝和進線管暗裝兩種方式，如圖2-8所示。
四、J-SAM-GST9121海灣消防手動火災報警按鈕應用方法
將手動火災報警按鈕的Z1、Z2端子直接接入控制器總線上即可。
