海灣GST-QKP01/P火災報警 控制器氣體滅火控制器,氣體滅火系統控制盤安裝使用說明書
(Ver1.06 ,2013.04)

海灣安全技術有限公司
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
I
目 目 錄
1 概述 ...................................................................................................................................................... 1
2 功能 ...................................................................................................................................................... 1
3 特點 ...................................................................................................................................................... 2
4 技術指標 .............................................................................................................................................. 2
5 結構特征及配置說明 .......................................................................................................................... 3
5.1.1 外觀及面板 ............................................................................................................................ 3
5.1.2 指示燈 .................................................................................................................................... 4
5.1.3 按鍵 ........................................................................................................................................ 4
5.1.4 手自動轉換開關 .................................................................................................................... 5
5.1.5 內部檢修開關 ........................................................................................................................ 5
5.2 內部結構說明 ............................................................................................................................... 5
5.3 外接端子說明 ............................................................................................................................... 6
5.4 布線要求 ....................................................................................................................................... 7
5.5 接線說明 ....................................................................................................................................... 7
5.5.1 與火災報警控制器(聯動型)的連接 ................................................................................ 7
5.5.2 與電磁閥的連接 .................................................................................................................... 8
5.5.3 與聲光警報器的連接 ............................................................................................................ 8
5.5.4 典型系統接線圖 .................................................................................................................... 9
6 安裝與調試 .......................................................................................................................................... 9
6.1 開箱檢查 ....................................................................................................................................... 9
6.2 內部配置及連接狀況檢查 ........................................................................................................... 9
6.3 開機檢查 ....................................................................................................................................... 9
6.4 安裝方法 ....................................................................................................................................... 9
6.5 外部設備檢查 ............................................................................................................................. 10
6.5.1 外接線狀態檢查 .................................................................................................................. 10
6.5.2 設備編碼和檢查 .................................................................................................................. 10
6.6 接線 ............................................................................................................................................. 11
6.7 調試 ............................................................................................................................................. 11
6.7.1 斷開電磁閥連線 .................................................................................................................. 11
6.7.2 GST-QKP01/P 設置 ............................................................................................................... 11
6.7.3 GST-QKP01/P 總線設備注冊和檢查 ................................................................................... 11
6.7.4 向火災報警控制器(聯動型)注冊 .................................................................................. 12
6.7.5 試驗 ...................................................................................................................................... 12
6.7.6 調試完畢系統恢復 .............................................................................................................. 13
7 操作說明 ............................................................................................................................................ 13
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
II
7.1 一般管理人員的操作 ................................................................................................................. 13
7.1.1 開機、關機和自檢 .............................................................................................................. 13
7.1.2 鍵盤操作說明 ...................................................................................................................... 14
7.1.3 信息顯示及記錄 .................................................................................................................. 15
7.1.4 聲光自檢 .............................................................................................................................. 25
7.1.5 時間設置 .............................................................................................................................. 25
7.1.6 打印機操作 .......................................................................................................................... 25
7.1.7 消音 ...................................................................................................................................... 26
7.1.8 復位 ...................................................................................................................................... 27
7.1.9 氣體滅火的緊急啟動和停動 .............................................................................................. 27
7.1.10 警報器啟動和停動 ............................................................................................................ 28
7.1.11 火災報警控制器的顯示和操作 ........................................................................................ 29
7.2 系統管理員的操作 ..................................................................................................................... 30
7.2.1 手自動工作狀態設置 .......................................................................................................... 30
7.2.2 GST-QKP01/P 上的設置 ....................................................................................................... 30
7.2.3 火災報警控制器(聯動型)上的設置 .............................................................................. 37
7.2.4 設備注冊 .............................................................................................................................. 42
7.3 檢修 ............................................................................................................................................. 43
8 故障、異常信息處理和定期檢查 .................................................................................................... 44
9 注意事項 ............................................................................................................................................ 44
10 產品附件 .......................................................................................................................................... 45
附錄一 整機內部接線示意圖 .............................................................................................................. 46
附錄二 控制器的菜單操作目錄說明 .................................................................................................. 47
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
1
1 概述
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤(簡稱為
GST-QKP01/P)是海灣公司為適應工程設計的需要而開發的。GST-QKP01/P 為典型的氣體
滅火控制裝置,可配接感煙/感溫/火焰探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、
氣體噴灑指示燈、手自動轉換開關以及輸出模塊等,具有火災探測和氣體滅火控制功能,可
實現 1 個防火區的火災報警和氣體滅火控制。
GST-QKP01/P 滿足 GB 4717-2005《火災報警控制器》、GB 16806-2006《消防聯動控制
器》和 GA 61-2010《固定滅火系統驅動、控制裝置通用技術條件》中有關氣體滅火控制器
的要求,為室內使用設備。
2 功能
2.1 具有火災探測及報警功能。
可連接本公司編碼型感溫、感煙和火焰等類型的探測器以及手動報警按鈕,實現火災探
測和報警。
2.2 能控制實現氣體滅火設備的啟動噴灑,其啟動方式有以下幾種:
? 通過火災報警探測器和手鈕報警聯動啟動氣體滅火;
? 通過按下現場緊急啟動按鈕來啟動氣體滅火;
? 通過按下 GST-QKP01/P 面板上的【啟動】按鍵來啟動氣體滅火。
2.3 GST-QKP01/P 收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且
指示延時時間、并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能。
2.4 延時啟動的延時時間在 0~30 秒連續可調。
2.5 具有停動功能,在延時期間,通過以下方式可緊急停止延時及其后續動作:
? 按下 GST-QKP01/P 面板上的【停動】按鍵,可實現緊急停動;
? 按下該控制區域內的現場緊急停動按鈕,可實現緊急停動;
? 通過火災報警控制器(聯動型)發出停動命令,可實現緊急停動;
? 按下【確認】鍵并選擇不啟動,可實現緊急停動。
2.6 具有手自動轉換功能,可分別設置手動和自動工作方式。
? 在自動工作方式下,可實現火災報警聯動啟動氣體滅火。
? 在手動工作方式下,只能進行火災報警,不能聯動啟動氣體滅火,只能通過【啟動】
按鍵和現場緊急啟動按鈕才能啟動氣體滅火。
? 系統的手動和自動工作方式的設置可以通過現場的手自動轉換開關實現,也可在
GST-QKP01/P 上進行設置,系統的手自動狀態決定于最后一次設置操作,且系統的手
自動工作方式以設備上的工作方式指示燈的指示為準。
注意:手動工作方式只適于保護區有人時使用;保護區無人時應使用自動工作方式。
2.7 自身帶有備電,在主電缺失時可自動進入備電運行狀態;能給備電充電并有備電保
護功能。
2.8 具有信息記錄、查詢功能,可保存最后的 999 條記錄。
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
2
3 特點
3.1 配置靈活、可靠性高
采用海灣成熟的總線技術實現與現場控制和報警設備的連接,緊急啟/停按鈕、用于指
示噴灑的氣體噴灑指示燈、區域訊響器和手自動轉換開關等設備均可方便的連接到
GST-QKP01/P 上,布線簡單方便且配置靈活。
鑒于氣體滅火系統的特殊性,采用了可靠的設計方法,以故障導向?yàn)榘踩瓌t進行產品
設計,并經過了嚴格測試,使產品具有了極高的可靠性。
3.2 功能強、控制方式靈活
GST-QKP01/P 為一個完全開放的系統,可與火災報警控制器(聯動型)聯網通信實現
遠程監控。
3.3 窗口化、漢字菜單式顯示界面
采用窗口化菜單式命令,增加了每屏中所包含的信息量,當有多種類型的信息存在時,
通過查詢功能和箭頭鍵操作可以方便的看到各種全面細致的顯示信息,漢字菜單做到了明白
易懂、方便直觀,通過簡單的操作(選擇數字或移動光條)就可實現系統提供的多種功能。
3.4 模塊式開關電源
供電電源為低壓開關電源,對主、備電均作穩壓處理,保證低壓時系統仍能正常工作。
充電部分采用開關恒流定壓充電,保證輸入 AC176V 對電池的可靠快速充電。
具有備電保護功能:備電供電時,當備電電壓低于 DC20V 時系統將自動切斷備電。
4 技術指標
4.1 工作電壓:交流 AC220V 50/60Hz,允許電壓變化范圍 AC176V~AC264V;
4.2 功耗:監視狀態功耗≤20W;最大功耗≤150W;
4.3 備用電源:2 個 DC12V/7Ah 密封鉛電池;
4.4 氣體噴灑輸出:DC24V/3A,脈沖方式/持續方式,可調;
4.5 電池充電電流:0.6A~0.8A;
4.6 液晶屏規格:128×64 點,可同屏顯示 32 個漢字信息;
4.7 容量
可帶 1 個區的氣體滅火設備,實現對 1 個防護區的保護。其中所帶設備及數量如下:
? 電磁閥:1 個,額定電壓 DC24V,最大電流 3A;
? 壓力開關:1 個,常開觸點,動作時閉合;
? 區域訊響器:1~5 個,編碼地址范圍 1~90;
? 氣體噴灑指示燈:1~5 個,編碼地址范圍 1~90;
? 緊急啟/停按鈕和手自動轉換開關:共 1~10 個,編碼地址范圍 1~90;
? 輸出模塊:1~3 個,編碼地址范圍 1~90;
? 點型感煙探測器:1~20 個,編碼地址范圍 1~90;
? 其它探測器(如感溫、火焰等):1~20 個,編碼地址范圍 1~90;
? 手動報警按鈕:1~10 個,編碼地址范圍 1~90;
? 聲光警報器:1~2 個,非編碼。
4.8 線制
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
3
線制 連接線 距離 負載或連接設備
通信總線 24V ≥1.0 mm 2 雙絞線 <0.5km 總線設備
電源線 DC24V 1.0~2.0mm 2 RV 線 <0.5km 小于 0.6A
CAN 總線 ≥1.0mm 2 雙絞線 <3.0km 區域或集中控制器
其它線 1.0~2.0mm 2 RV 線 <0.5km
4.9 使用環境
? 工作溫度:-10℃~50℃
? 相對濕度≤95%,不凝露
4.10 外形尺寸:長 500mm×寬 330mm×厚 97mm
4.11 外殼防護等級:IP30
4.12 重量:約 11.2kg
4.13 壁掛安裝于防護區門口,支持上進線方式。
5 結構特征及配置說明
GST-QKP01/P 典型配置包括:控制板、電源模塊、聯網板、濾波器、電池和液晶等。
5.1 外觀及面板說明

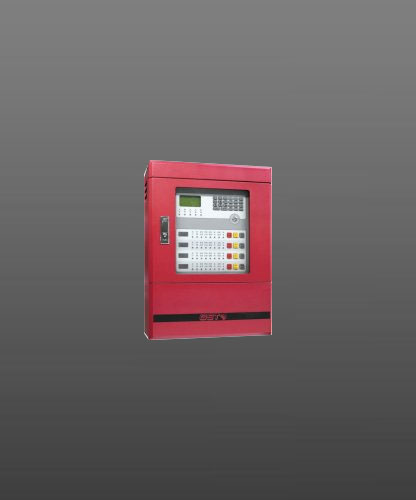

5.1.1 外觀及面板
外觀示意圖如0所示。
1
消音/啟動
警報器
2 3
4 5 6
9 8 7
0
復 位
消 音
確 認
取 消
TAB /菜單
500
330
97
圖5-1
面板示意圖如圖 5-2 所示。
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
4
圖5-2
5.1.2 指示燈
? 火警:紅色,有火警信息時點亮。
? 主電工作:綠色,AC220V、50Hz/60Hz 交流電源供電時點亮。
? 備電工作:綠色,內部蓄電池供電時點亮。
? 系統故障:黃色,有系統故障時此燈點亮,故障消除后此燈熄滅。
? 故障:黃色,有故障時此燈點亮,故障消除后此燈熄滅。
? 檢修:黃色,設備處于檢修狀態時點亮。
? 警報器啟動:紅色,現場警報器啟動時點亮。
? 警報器消音:綠色,現場警報器消音時點亮,復位清除。
? 警報器故障:黃色,警報器故障或與警報器相連的線路故障時點亮。
? 啟動控制:紅色,控制區現場聲光警報器、輸出模塊啟動時點亮。
? 延時:紅色,氣體滅火延時階段時點亮,延時結束后熄滅。
? 啟動噴灑:紅色,開始輸出啟動噴灑信號時點亮,復位熄滅。
? 氣體噴灑:紅色,壓力開關動作、觸點閉合后點亮,復位熄滅。
? 手動:綠色,點亮?xí)r表示系統處于手動工作方式。
? 自動:紅色,點亮?xí)r表示系統處于自動工作方式。
5.1.3 按鍵
? 消音:有蜂鳴器報警時按此鍵可消音,新故障或新啟動動作發生后退出消音狀態。
? 復位:按下此鍵 GST-QKP01/P 復位,需要輸入用戶密碼。
? 菜單:通過此鍵及選擇菜單中相應選項、執行相應功能,可完成系統或某區信息的
參數設置、模式設置、調試等。
? 確認:配合鍵,通過此鍵表示對選項或輸入?yún)?shù)的認可。
? 取消:配合鍵,通過此鍵表示結束當前界面,返回上一級菜單。
? 箭頭( ? 、 ? ):配合鍵,通過此 2 鍵進行選項操作。
? 數字鍵(0~9):輸入?yún)?shù)或選項時使用。
? 切換鍵 TAB:用于數據塊的切換或者換頁。
? 【啟動】按鈕:按下時 GST-QKP01/P 開始延時啟動氣體滅火。
? 【停動】按鈕:在延時啟動過程中按此鍵可中止延時過程,同時停止區域訊響器和
啟動控制輸出。
? 警報器消音/啟動鍵:控制警報器的啟動和停動,按下時可切換報警器當前狀態。
1
消音/啟動
警報器
2 3
4 5 6
9 8 7
0
復 位
消 音
確 認
取 消
TAB /菜單
火警
工作 工作 故障
故障 檢修
啟 動 消 音 故 障 控制
延時
噴灑 噴灑
操作說明
1.進入保護區時請選擇手動狀態。
2.離開保護區時請選擇自動狀態。
3.緊急情況下向上翻開黃色護罩,按下啟動或停動按鈕。
主電 備電 系統
警報器 警報器 警報器 啟動 啟動 氣體
手動 自動
手/自動轉換
液晶屏
指示燈
手/自動選擇開關
按鍵
啟動停動按鍵
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
5
5.1.4 手自動轉換開關
通過鑰匙鎖控制,將鑰匙轉向所要設置的狀態約 2 秒到指示燈點亮即可。
5.1.5 內部檢修開關
開關位置如圖 5-3所示。此開關在進行系統檢修時使用,當開關切到檢修位時斷開電磁
閥輸出的總電源,GST-QKP01/P 處于檢修狀態、檢修燈點亮;正常運行時應將開關切到正
常位、檢修燈熄滅。
5.2 內部結構說明
打開箱門后的示意圖如圖 5-3 所示。
1
消音/啟動
警報器
2 3
4 5 6
9 8 7
0
復 位
消 音
確 認
取 消
TAB /菜單
手/自動轉換開關
按鍵護罩
液晶屏 主電開關 檢修開關 備電開關
圖5-3
去掉控制面板后的示意圖如圖 5-4 所示。
通訊板
功能接線板
電源模塊
主電接線板
圖5-4
控制面板后視圖如圖 5-11 所示。
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
6
圖5-5
按鍵護罩翻開后的示意圖如圖 5-6 所示。
圖5-6
內部連線見“附錄一 整機內部接線示意圖”。
5.3 外接端子說明
GST-QKP01/P 外接端子如圖 5-7 所示。
L N PE
24V S+ R1 F1 Z1 DC+
R2 F2
S- G
Z2 DC YK2
YK1
CAN-L CAN-H
圖5-7
其中:
? L、N、PE:交流 220V 接線端子。
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
7
? CAN_L、CAN_H:與火災報警控制器(聯動型)相連的通訊總線端子。
? R1、R2:噴灑指示輸出端子,常開觸點,壓力開關動作時閉合。
? F1、F2:故障輸出端子,常開觸點,有故障時閉合。
? S+、S-:聲光驅動輸出端子,接非編碼聲光警報器;有火警動作時啟動輸出 DC24V
信號。
? Z1、Z2:總線輸出端子,連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域
訊響器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。
? 24V、G:區域的輔助電源輸出端子,為現場的系統設備如區域訊響器、氣體噴灑
指示燈和輸出模塊供電。
? DC+、DC-:電磁閥的驅動信號輸出端子,通常該端子間輸出電壓小于 DC0.7V,
啟動時輸出 DC24V 電壓且最大 3A 的信號。終端匹配電阻為 4.7kΩ /0.25W。
? YK1、YK2:氣體釋放反饋信號輸入端,應輸入動合型干觸點信號。其終端匹配電
阻為 4.7kΩ /0.25W。
5.4 布線要求
? 通信總線(Z1,Z2)應選用截面積≥1.0mm 2 的雙絞線,最長不超過 500m。
? 電源輸出(24V,G)連接線應選用截面積 1.0~2.0mm 2 RV 線,最長不超過 500m。
? 驅動鋼瓶輸出端(DC+,DC-)連接線應選用截面積≥1.5 mm 2 RV 線。如果電纜長
度大于 50m,則選用截面積≥2.5mm 2 RV 線。應計算線損壓降、保證電磁閥的最低工
作電壓。
? 外接通訊總線連線應選用截面積≥1.0mm 2 雙絞線,配置 CAN 通訊卡時最大線長
不超過 3000m。
? 其它端子連接線應選用截面積≥1.0mm 2 RV 線。
? 交流電源線應采用耐壓 750V 以上的三芯絕緣線。
? GST-QKP01/P 機殼接地線宜用截面積≥4mm 2 的銅導線,接地電阻應小于 4Ω。
5.5 接線說明
5.5.1 與火災報警控制器(聯動型)的連接
GST-QKP01 可通過本地網卡與火災報警控制器(聯動型)聯網,本地網卡結構示意圖
如圖 5-8所示,組成 GST 控制網絡時 GST-QKP01 本地網卡的通訊線端子均接入網絡總線。
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
8
①:20P 數據線,接 GST-QKP01/P 控制器主板。
②:CAN 網絡通訊線(CAN_L、CAN_H)。
圖5-8
5.5.2 與電磁閥的連接
GST-QKP01/P 驅動鋼瓶電磁閥輸出的布線方式如圖 5-9 所示。附加元件應置于線路的末
端、接近鋼瓶電磁閥處。
DC-
DC+
控制器
DC24V ≥12Ω ,
鋼瓶
附加元件
1N5408
4.7k 0.25W
紅
黑
圖5-9
5.5.3 與聲光警報器的連接
GST-QKP01/P 與聲光警報器的接線方式如圖 5-10 所示。4.7K 終端電阻應放在聲光警報
器的末端。
S-
S+
控制器
4.7k 0.25W
聲光警報器
圖5-10
系統其它設備的接法參見圖 5-11。
CAN網卡
XS1
XT1
1
2
CAN-L CAN-H
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
9
5.5.4 典型系統接線圖
典型系統接線圖如圖 5-11 所示。
非編碼聲光警報器
S-
S+
非編碼聲光警報器
編碼手鈕 編碼探測器
YK2
YK1
DC-
DC+
Z2
Z1
G
24V
N
L
4.7k
附加元件
壓力開關
鋼瓶
氣體滅火設備
DC24V,≥12Ω
1N5408
4.7k
電源
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
電源線
總線
風機、空調、
防火排煙閥等
火災聲光警報器 氣體噴灑指示燈 緊急啟/停按鈕 手自動轉換開關 輸入/輸出模塊
GST-QKP01
控制器
PE
圖5-11
6 安裝與調試
6.1 開箱檢查
檢查裝箱單的內容是否與訂貨配置相符。打開包裝箱后,根據裝箱單的內容對箱內的貨
物逐一檢查,主要檢查內容包括:安裝使用說明書、保險管、箱門鑰匙和手自動轉換鎖鑰匙
等,核對無誤后再對外觀進行必要的檢查。檢查中如發現有不符合要求的情況請與供應商聯
系。
6.2 內部配置及連接狀況檢查
參照本說明書第 5 章的介紹對內部配置進行檢查,若發現連接線有脫落、與說明書介紹
不符合或標識不清等情況,請與供應商或海灣公司技術服務部聯系。
6.3 開機檢查
GST-QKP01/P 進入現場后,應接通電源進行開機檢查。檢查內容包括:
? 觀察液晶顯示是否正常、指示燈是否能全部點亮,蜂鳴器是否能發出洪亮的警報聲
音(也可用聲光自檢功能檢查);
? 開機后,觀察有無電源故障,操作按鍵時是否有嘀嘀聲等;
? 電源輸出和總線輸出的電壓是否正常、是否能正確注冊所帶現場設備等。如在某一
步發現異常,可參照第 8 章故障處理說明部分適當處理,如問題仍然不能徹底解決,
請通知相關部門。
6.4 安裝方法
GST-QKP01/P 采用壁掛式安裝,安裝尺寸如圖 6-1所示。用 3 個 M6 的膨脹螺栓將其固
定在牢固的墻壁上。
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
10
1
消音/啟動
警報器
2 3
4 5 6
9 8 7
0
復 位
消 音
確 認
取 消
TAB /菜單
338±0.2
210 30
7
R
12.5
圖6-1
6.5 外部設備檢查
6.5.1 外接線狀態檢查
檢查與 GST-QKP01/P 相連的總線狀況,測量總線與地、總線與 DC24V 電源線、DC24V
電源線與地之間的絕緣電阻以及總線回路的負載狀況。其中,絕緣電阻應大于 20MΩ ,總
線回路負載應大于 1kΩ 。
6.5.2 設備編碼和檢查
在設備安裝時,應按表 1 所列范圍對設備進行編碼,如果編碼不在指定范圍或者有重復
編碼,注冊后 GST-QKP01/P 將自動進行調整。
檢查回路設備狀況,即設備數量、編碼及工作狀態是否符合設計要求,排除存在的故障,
做好系統連接的準備。
注:
1. 下表中“可識別/定義類型”一欄中,列舉了 GST-QKP01/P 注冊時能識別的“設備類型”。
如果 GST-QKP01/P 注冊的設備不是表中所列舉的“設備類型”,注冊后顯示“未定義”,在
GST-QKP01/P 上將此編碼點定義“可識別/定義類型”一欄中的任意“定義數值”,此編碼點
將顯示所定義的設備類型,如 GST-LD-8300 單輸入模塊,GST-QKP01/P 注冊后顯示“未定
義”,將 GST-QKP01/P 注冊的這一編碼點定義為“03”,GST-QKP01/P 將顯示這一編碼點的
設備類型為“點型感煙”。
2. 對于 GST-LD-8301 模塊,如果控制防火閥、空調可定義為“防火閥”類型,如果控制聲
光警報器、警鈴等可定義為“迅響器”類型。
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
11
表 1
6.6 接線
主機及外部設備檢查完畢后,如各項測試均符合要求,請參照第 5 章的有關說明將外部
設備與 GST-QKP01/P 進行正確的連接,每一步連接后都應再次進行測試。
注意:出廠時,GST-QKP01/P 的電磁閥和壓力開關、聲光外接端子均并有負載電阻,在安
裝接線時,需將負載電阻取下,按系統圖接好負載和匹配電路。
6.7 調試
警告:由于氣體滅火的特殊性,調試時一定要先斷開與電磁閥的連線,以免因操作不
當或線路問題產生誤噴而造成不可挽回的人員傷亡和財產損失!
接線完成后,經過仔細檢查無誤便可以進行開機調試了,調試可以參照以下步驟:
6.7.1 斷開電磁閥連線
斷開電磁閥與系統的連線,用 4.7kΩ /0.25W 電阻接到電磁閥驅動信號輸出端。
6.7.2 GST-QKP01/P 設置
開機后,操作【菜單】鍵可進行用戶設置和系統設置(管理員權限),通過選擇和輸入
相關參數最終完成對 GST-QKP01/P 工作狀態和工作參數等的設置,包括 GST-QKP01/P 的聯
網地址、時鐘、探測器聯動方式、手動或自動工作狀態、啟動延時時間和輸出脈寬等內容。
6.7.3 GST-QKP01/P 總線設備注冊和檢查
啟動注冊過程,查看總線設備的注冊情況是否和實際情況一致,如發生大面積丟失,應
首先檢查電源和總線是否存在故障,然后對個別設備檢查,之后重新進行注冊檢查。
注冊后應通過查詢功能檢查各區的外圍設備的數量、設備類型以及編碼點等是否正確,
如需要可以通過 GST-QKP01/P 或編碼器修改設備編碼,參見表 1。
分類 定義數值 設備類型 默認報警聯動特性
可識別/定
義類型
01 光柵測溫 0(不聯動)
02 點型感溫 1(報警 1 組)
03 點型感煙 2(報警 2 組)
04 報警接口
0(不聯動)
05 復合火焰
06 光束感煙
07 紫外火焰
08 線型感溫
09 吸氣感煙
10 復合探測
11 手動按鈕
69 可燃?xì)怏w
13 訊響器 2(噴灑啟動)
22 防火閥
32 空調機組
34 照明配電
47 噴灑指示
55 急啟按鈕
68
自動允許
80 延時輸出
其它類型 其它數值 未定義
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
12
注意:GST-QKP01/P 對重碼設備或編碼超范圍的設備自動改碼,故注冊后應核對記錄。
6.7.4 向火災報警控制器(聯動型)注冊
先在火災報警控制器(聯動型)上進行聯網設置和設備定義,然后啟動火災報警控制器
(聯動型)注冊過程,查看 GST-QKP01/P 是否能正確注冊到相連的火災報警控制器(聯動
型)上,如有問題,重點檢查通訊線。
6.7.5 試驗
6.7.5.1 手動啟停氣體噴灑試驗
6.7.5.1.1 手動延時啟動試驗
可通過現場的緊急啟動按鈕及 GST-QKP01/P 上的【啟動】按鍵來實現對氣體滅火設備
的延時啟動控制。
? 當按下保護區現場的緊急啟動按鈕或 GST-QKP01/P 上的【啟動】按鍵時,
GST-QKP01/P 開始延時啟動階段,倒計時顯示延時時間,延時結束后將輸出啟動電磁
閥的信號,用萬用表測量 DC+、DC-間應有 DC24V 信號,電壓輸出時間等于設定的脈
沖時間(脈沖狀態下,持續狀態時脈沖時間無效)。
? 在延時過程中區域訊響器將動作。
注:GST-QKP01/P 的延時啟動時間可通過菜單設定,根據現場情況在 0~30 秒間設定。
6.7.5.1.2 停動控制試驗
在延時期間進行停動操作,GST-QKP01/P 即停止延時、延時燈熄滅,停止區域訊響器
和啟動控制的輸出,系統恢復延時前的狀態。停動操作有以下幾種方式:
? 在延時期間,按下 GST-QKP01/P 上的【停動】按鍵,便可實現緊急停動。
? 在延時期間,按下現場緊急停動按鈕,可實現緊急停動。
? 在延時期間,還可通過火災報警控制器(聯動型)的命令進行停動控制(詳細內容
請參見相應火災報警控制器(聯動型)的安裝使用說明書)。
? 在延時期間,按下 GST-QKP01/P 上的【確認】鍵并選擇不啟動,可實現停動。
注意:停動操作必須在延時階段才有效,延時之前和開始輸出電磁閥信號后的停動控
制操作均無效??!
6.7.5.2 聯動啟動試驗
? 按設定的探測器報警聯動方式使相應探測器報警,觀察 GST-QKP01/P,應按預定邏
輯啟動氣體滅火過程。
? 使 GST-QKP01/P 工作在自動狀態下,通過 GST-QKP01/P 所連接的火災報警控制器
(聯動型)進行聯動啟動,GST-QKP01/P 收到命令之后應開始延時啟動氣體滅火。
6.7.5.3 模擬壓力開關反饋試驗
將 GST-QKP01/P 上的 YK1 和 YK2 短路,GST-QKP01/P 將顯示“反饋”及相應時間,
同時控制面板上的“氣體噴灑”指示燈點亮。
6.7.5.4 手自動控制轉換功能試驗
在自動狀態下轉動手自動控制轉換開關鑰匙至手動指示燈位置并停留約 2 秒時間,手動
指示燈亮表明狀態轉為手動??捎孟嗤姆椒▽?GST-QKP01/P 狀態由手動轉為自動。
6.7.5.5 檢修功能試驗
? 當 GST-QKP01/P 的檢修開關處于檢修位置時,GST-QKP01/P 面板上的檢修指示燈
點亮,對 GST-QKP01/P 進行氣體噴灑啟動試驗時,GST-QKP01/P 的啟動噴灑指示不點
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
13
亮,電磁閥端子無電壓輸出;
? 將檢修開關撥回到正常的位置,對 GST-QKP01/P 進行啟動功能試驗時,
GST-QKP01/P 的狀態指示及電磁閥的輸出均恢復正常。
6.7.5.6 故障試驗
? GST-QKP01/P 與電磁閥相連接的線路發生斷路、短路時,GST-QKP01/P 報故障, 【故
障】指示燈應點亮。
? GST-QKP01/P 與壓力開關相連接的線路發生斷路時,GST-QKP01/P 報故障,【故障】
指示燈應點亮。
? GST-QKP01/P 的總線設備從總線上被摘除時,如果 GST-QKP01/P 區域總線處于正
常狀態,GST-QKP01/P 報故障,【故障】指示燈應點亮。
? 當 GST-QKP01/P 主電缺失或電池線斷開時,GST-QKP01/P 報故障,【故障】指示燈
應點亮。
上述故障發生后,GST-QKP01/P 顯示并記錄相應故障信息,上報火災報警控制器(聯
動型);將故障排除后,相應指示燈熄滅,GST-QKP01/P 回到正常監視狀態。
6.7.6 調試完畢系統恢復
GST-QKP01/P 開機無任何報警信息時,先用萬用表檢測 DC+、DC-間電壓、確認無電
壓后方可接入電磁閥和恢復系統的連線,填寫記錄。
警告:
氣體鋼瓶電磁閥接入 24V 電源即會啟動,造成氣體噴灑,因此調試過程中一定不要接
電磁閥,待系統調試完全正常后再連接。
提醒操作者務必注意,氣體滅火設備一旦收到啟動電平信號就會瞬時完成噴灑滅火工
作。對 GST-QKP01/P 的誤操作一方面會導致重大的、不可挽回的損失,甚至是人員傷亡;
另一方面也會在一定時期造成重要場所消防能力的削弱。啟動這些設備應慎之又慎!
進行氣體滅火設備的啟動除了具備啟動一般設備的條件外還應符合以下條件:
? 進行氣體滅火設備啟動的人員必須是經過氣體滅火知識培訓合格的人員;
? 確認火情確實需要啟動氣體滅火設備;
? 確認氣體滅火設備噴灑的保護區域內人員疏散已經完成。
氣體滅火設備啟動后,現場的壓力開關將反饋設備動作信號,氣體噴灑指示燈點亮,同
時 GST-QKP01/P 向火災報警控制器(聯動型)報動作信息。
在開機前必須檢查線路有無問題,如短路、開路、錯接等。
調試完成后接入電磁閥線圈時必須先用萬用表檢測,確認無電壓后方可接入,嚴禁違規
操作!
7 操作說明
為適應不同級別的操作要求,GST-QKP01/P 設置 2 級密碼和 2 個控制鎖作為操作級別
權限,操作人員操作前需有相應權限的密碼或鑰匙才能進行操作,其中密碼分用戶密碼和系
統密碼,系統密碼可替代用戶密碼。
7.1 一般管理人員的操作
7.1.1 開機、關機和自檢
當調試工作完成后,用戶就可以按以下順序進行開機操作:
? 置 GST-QKP01/P 檢修開關于檢修位;
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
14
? 打開 GST-QKP01/P 主電開關;
? 打開 GST-QKP01/P 備電開關;
完成以上操作后,GST-QKP01/P 上電進入自動檢查狀態:指示燈全部點亮,液晶逐行
顯示,蜂鳴器發出報警音。自檢完畢后,GST-QKP01/P 面板上的“主電工作”、“檢修”指
示燈點亮,工作狀態指示燈“自動”或“手動”燈點亮,液晶提示圖 7-1所示界面。
? 置 GST-QKP01/P 檢修開關于正常位。
完成上述操作后,GST-QKP01/P 面板“檢修”指示燈熄滅,開機過程結束,GST-QKP01/P
進入正常監視狀態。
圖7-1
關機過程按照與開機時相反的順序關掉各開關即可。要注意備電開關一定要關閉,否則
長時間放電會導致電池過度放電而損壞。
7.1.2 鍵盤操作說明
7.1.2.1 鍵盤的命令功能和字符功能
GST-QKP01/P 的鍵盤分命令功能鍵和字符功能鍵。
【0/菜單】為雙功能鍵,左部標識為字符功能,右部標識為命令功能。命令功能,只在
監視狀態下起作用;字符功能,只在進入菜單后,進行數據輸入時才使用。
【消音】、【復位】、【警報器消音/啟動】、【確認】、【取消】、【 ? 】、【 ? 】、【TAB】為命
令功能鍵。
數字 1-9 為字符功能鍵。
7.1.2.2 數據輸入的一般方法
在開始輸入字符時,屏幕上會反白提示數據輸入?yún)^(qū)域,按【確認】鍵或【TAB】鍵,系
統將默認反白提示數據為輸入數據。按下字符鍵,提示區原來顯示的所有字符消失,顯示的
為剛剛鍵入的字符,并在下一輸入位置顯示提示光標(提示光標總指向新的字符輸入位置,
到輸入?yún)^(qū)尾后自動指向輸入?yún)^(qū)首位)。按【 ? 】、【 ? 】鍵,將光標移至輸入?yún)^(qū)的任何一個字
符位置,可對該字符進行修改。
編輯完一個數據輸入?yún)^(qū)后,按【TAB】鍵,系統將反白提示下一個數據輸入?yún)^(qū)。當位于
最后一個數據輸入?yún)^(qū)時,按【TAB】鍵將返回到第一個數據輸入?yún)^(qū)。不論光標位置在何處,
按下【確認】鍵,都將所有屏幕上顯示的字符存儲。
在進行數據輸入時,如果停止鍵盤輸入,3 分鐘后系統將自動退出當前的數據輸入狀態,
并且不存儲當前的輸入。
7.1.2.3 信息查看操作的方法
7.1.2.3.1 定義
事件信息:將火警、故障、動作、延時、啟動噴灑、反饋等信息統稱為事件信息。
焦點屏幕:查看事件信息時,事件信息類型為反白狀態的信息屏幕被稱為焦點屏幕。
焦點信息:焦點屏幕的當前信息被稱為焦點信息。
7.1.2.3.2 操作方法
系統工作正常
12月04日16:52
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
15
信息查看主要包括事件信息、系統檢查兩種情況,其基本方法如下:
? 查看事件信息時,分屏狀態下按【TAB】鍵可切換焦點屏幕,通過按【 ? 】、【 ? 】
鍵可逐條查看焦點屏幕的各條信息;
? 進入系統檢查時,可通過按【TAB】鍵進行翻屏查看或選擇按下相應選項的數字鍵
查看運行記錄、外圍設備、系統設置、聯動方式。
? 運行記錄檢查時,可通過選擇按下相應選項的數字鍵進入相關選項,通過按【?】、
【?】鍵可逐條查看各條信息。
? 外圍設備檢查時,可通過按【TAB】鍵進行翻屏查看或按【?】、【?】鍵逐條查看。
注意:在正常監視狀態下進行操作時,【取消】鍵可使液晶屏幕返回到該屏幕的上一級
屏幕,直至返回到正常監視狀態。
7.1.2.4 鍵盤解鎖和鎖鍵盤
GST-QKP01/P 開機默認為“鎖鍵”狀態,若進行功能鍵(除【0/菜單】、【TAB】、【消音】、
【 ? 】、【 ? 】鍵外)操作或選擇相關功能選項(除“系統檢查”選項),液晶屏顯示一個要
求輸入密碼的界面(圖 7-2),此時輸入正確的密碼并按下【確認】鍵,才可繼續操作,同
時完成鍵盤解鎖。GST-QKP01/P 解鎖后約 3 分鐘不操作鍵盤或 GST-QKP01/P 復位后,自動
進入鎖鍵狀態。
圖7-2
7.1.3 信息顯示及記錄
7.1.3.1 本機信息顯示
7.1.3.1.1 正常監視信息
GST-QKP01/P 開機過程結束或復位完畢,面板“主電工作”指示燈點亮,工作狀態指
示燈“自動”或“手動”燈點亮,液晶顯示如圖 7-1所示界面,GST-QKP01/P 進入正常監視
狀態。
7.1.3.1.2 火警信息
當系統內火災探測器報警或手動報警按鈕被按下后,GST-QKP01/P 將在 10s 內發出火
警信號:
? 液晶屏顯示如圖 7-3所示火警信息,并點亮面板“火警”指示燈,發出相應報警聲;
? 啟動聲光警報器發出現場聲光報警信號,并點亮面板“警報器啟動”指示燈;
? 如果所報火警滿足本機設定的聯動方式,GST-QKP01/P 將進入延時啟動階段,發
出啟動控制信號,點亮面板“啟動控制”、“延時”指示燈,啟動區域訊響器發出聲光
報警信號、啟動輸出模塊聯動現場消防設備。
請輸入密碼
******
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
16
圖7-3
圖 7-3所示為 GST-QKP01/P 發出火警信號并無聯動發生時液晶屏提示的信息,液晶上半
屏按火警發生的時間順序顯示各條火警信息,顯示的內容包括:火警發生的總數、編碼點、
時間和設備類型。其中屏幕上半屏的第一行顯示首次火警信息,第二行顯示最近發生的全部
火警信息。
圖7-4
圖 7-4所示為 GST-QKP01/P 發出火警信號并聯動進入延時啟動時液晶屏提示的信息,液
晶上半屏按火警發生的時間順序顯示各條火警信息,液晶下半屏顯示延時啟動剩余時間。
7.1.3.1.3 故障信息
GST-QKP01/P 提示的故障信息一般可分為兩類,一類為 GST-QKP01/P 內部部件產生的
故障,如主備電故障、總線故障等;另一類是現場設備故障,如探測器故障、區域訊響器故
障、輸出模塊故障等。
故障發生時,GST-QKP01/P 將在 100s 內發出故障信號:
? 點亮面板“故障”指示燈,發出相應報警聲,并在故障輸出端子上輸出一個閉合觸
點(正常為常開觸點)信號供外部設備接收。
? 若 GST-QKP01/P 發生的為本機內部部件產生的故障,如系統故障或主備電故障,
GST-QKP01/P 液晶提示如圖 7-5所示故障信息,面板的相應指示燈按如下情況顯示:
? 如提示的為系統故障,點亮面板“系統故障”指示燈;
? 如提示的為主電故障,熄滅面板“主電工作”指示燈,并點亮面板“備電工作”指
示燈。
? 若 GST-QKP01/P 發生的為現場設備產生的故障,GST-QKP01/P 液晶提示如圖 7-6
所示故障信息。
首警 感煙
03月21日12:45
無聯動信息
No.41
03月21日12:41
火警 感煙
01/02 No.41
03月21日12:41
此類信息總數 此信息序號
首警 感煙
按確認鍵中止
24秒延時后啟動
No.41
03月21日12:41
火警 感煙
01/02 No.41
03月21日12:41
此類信息總數 此信息序號
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
17
圖7-5
GST-QKP01/P 發生故障時液晶屏提示的信息分兩種:
? 如圖 7-5所示為 GST-QKP01/P 在無火警提示并發出故障信號時液晶屏提示的信息,
液晶下半屏按故障發生的時間順序顯示各條故障信息,顯示的內容包括:故障發生的總
數、時間和故障類型。
? 如圖 7-6所示為 GST-QKP01/P 在無火警提示并發出故障信號時液晶屏提示的信息,
液晶下半屏按故障發生的時間順序顯示各條故障信息,顯示的內容包括:故障發生的總
數、編碼點、時間和設備類型。
圖7-6
7.1.3.1.4 動作信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下后,GST-QKP01/P 發出急
啟按鈕動作信號,同時發出啟動控制信號,并立即進入到延時啟動狀態:
? 液晶屏首先顯示如圖 7-7所示動作信息,并發出相應報警聲;
? 液晶屏緊接顯示如圖 7-8所示啟動控制信息和圖 7-9所示延時信息,并發出啟動控
制信號,點亮相應指示燈,進入到延時啟動階段。
圖7-7
圖 7-7所示為 GST-QKP01/P 在無火警提示并發出動作信號時液晶屏提示的信息,液晶
下半屏按動作發生的時間順序顯示各條信息,顯示的內容包括:動作發生的總數、編碼點、
無火警信息
03月21日09:09
急啟按鈕
01/01 NO.22
03月21日09:09
動作
無火警信息
03月21日14:52
點型感煙
01/02 No.41
03月21日14:47
故障
此信息序號 此類信息總數
無火警信息
03月21日14:52
系統故障
01/02
03月21日14:47
故障
此信息序號 此類信息總數
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
18
時間和設備類型。
7.1.3.1.5 啟動控制信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下、或 GST-QKP01/P 面板
【啟動】鍵被按下,GST-QKP01/P 發出啟動控制信號,并立即進入到延時啟動狀態:
? 液晶屏首先顯示如圖 7-8所示啟動控制信息,并點亮“啟動控制”指示燈,發出相
應報警聲;
? 啟動區域訊響器發出現場聲光報警信號,啟動輸出模塊聯動現場消防設備;
? 液晶屏緊接顯示如圖 7-9所示延時信息,點亮相應指示燈,立即進入到延時啟動階
段。
圖7-8
圖 7-8所示為 GST-QKP01/P 在無火警提示并發出啟動控制信號時液晶屏提示的信息,液
晶下半屏按啟動控制發生的時間順序顯示各條信息,顯示的內容包括:?jiǎn)?dòng)控制發生的總數
及時間。
7.1.3.1.6 延時信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下、或 GST-QKP01/P 面板
【啟動】鍵被按下,GST-QKP01/P 發出啟動控制信號,并立即進入到延時啟動狀態,發出
延時信號:GST-QKP01/P 液晶屏顯示如圖 7-9所示延時信息,并點亮延時指示燈,發出相應
報警聲
圖7-9
圖 7-9所示為 GST-QKP01/P 在無火警提示并發出延時信號時液晶屏提示的信息,液晶下
半屏按延時發生的時間順序顯示各條信息,顯示的內容為延時啟動剩余時間。其中圖 7-9中
提示的延時啟動剩余時間為 24 秒,并提示按下確認鍵可中止延時。
7.1.3.1.7 啟動噴灑信息
當 GST-QKP01/P 延時啟動結束或立即啟動后,GST-QKP01/P 發出啟動噴灑信號:
? GST-QKP01/P 液晶屏顯示如圖 7-10所示啟動噴灑信息,點亮“啟動噴灑”指示燈;
? GST-QKP01/P 電磁閥驅動端子輸出 DC24V 信號,并啟動氣體噴灑指示燈發出現場
氣體噴灑的信息(GST-QKP04 設置為“啟動噴灑輸出”方式);
無火警信息
03月21日09:06
按確認鍵中止
24秒延時后啟動
無火警信息
03月21日09:09
01/01
03月21日09:09
啟動控制
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
19
圖7-10
圖 7-10所示為 GST-QKP01/P 在無火警提示并發出啟動噴灑信號時液晶屏提示的信息,
液晶下半屏按啟動噴灑發出的時間順序顯示各條信息,顯示的內容包括:?jiǎn)?dòng)噴灑發生的總
數及時間。
7.1.3.1.8 反饋信息
當 GST-QKP01/P 接收到現場壓力開關反饋的動作信號后,GST-QKP01/P 發出反饋信號:
? GST-QKP01/P 液晶屏顯示如圖 7-11所示反饋信息,并點亮“氣體噴灑”指示燈,
發出相應報警聲;
? GST-QKP01/P 在噴灑指示輸出端子上輸出一個閉合觸點(正常為常開觸點)信號
供外部設備接收,并啟動氣體噴灑指示燈發出現場氣體噴灑的信息。
圖7-11
圖 7-11所示為 GST-QKP01/P 在無火警提示并發出反饋信號時液晶屏提示的信息,液晶
下半屏按反饋發出的時間順序顯示各條信息,顯示的內容包括:反饋發生的總數、時間及反
饋類型。
7.1.3.1.9 聯動信息
當 GST-QKP01/P 和火災報警控制器(聯動型)聯網后,可通過火災報警控制器(聯動
型)聯動啟動 GST-QKP01/P,GST-QKP01/P 收到聯動啟動命令后,發出聯動信號:
? GST-QKP01/P 液晶屏顯示如圖 7-12所示聯動信息,并發出相應報警聲;
? GST-QKP01/P 如處于“自動”狀態,將立即進入延時啟動階段。
圖7-12
圖 7-12所示為 GST-QKP01/P 在無火警提示并發出聯動信號時液晶屏提示的信息,液晶
無火警信息
03月21日09:06
01/01
03月21日09:09
聯動
無火警信息
03月21日09:10
01/01
03月21日09:10
啟動噴灑
無火警信息
03月21日09:06
壓力開關
01/01
03月21日09:09
反饋
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
20
下半屏按聯動發生的時間順序顯示,顯示的內容包括:聯動發生的總數及時間。
7.1.3.2 網絡信息顯示
GST-QKP01/P 和 GST 系列火災報警控制器(聯動型)聯網后,GST 系列火災報警控制
器(聯動型)可實時顯示 GST-QKP01/P 監控區域的故障、火警、延時、啟動、反饋等信息。
下面以和 GST5000 聯網為例,對網絡中 1#機 GST5000 的液晶屏幕上顯示的
GST-QKP01/P 上傳的信息進行簡單說明(詳見 GST5000 說明書)。以下介紹的 GST5000 處
于正常監控狀態,除 GST-QKP01/P 上傳的信息,GST5000 沒有其它信息顯示,其中
GST-QKP01/P 的區定義編碼為 200100。
7.1.3.2.1 故障信息
當 GST-QKP01/P 檢測到故障信號時,將故障信息上傳給 GST5000,GST5000 接收到信
息后,液晶屏將顯示如圖 7-13所示界面。
圖7-13
圖 7-13所示的是故障信息顯示界面,界面中間部分為故障信息,首行顯示了信息類型
為“故障”信息,信息總數為 3 條,其中第 1 條是編碼為 200100 區域編碼點為 51 的點型感
煙探測器報故障,第 3 條是編碼為 200100 區域的 GST-QKP01/P 報備電故障。
7.1.3.2.2 火警信息
當 GST-QKP01/P 檢測到火警信號時,將火警信息上傳給 GST5000,GST5000 接收到信
息后,液晶屏將顯示如圖 7-14所示界面。
[故障] 總數:003
001 17:51 200151 點型感煙
022 17:51 200131 防火閥
003 17:51 200100 備用電源
無聯動信息
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
21
圖7-14
圖 7-14所示的是火警信息顯示界面,界面最上方持續顯示首警信息,界面第二部分顯
示 GST-QKP01/P 上傳的全部火警信息,首行顯示了信息類型為“火警”信息,信息總數為
1 條,其中第 1 條是編碼為 200100 區域編碼點為 45 的點型感煙探測器報火警。
7.1.3.2.3 延時信息
當 GST-QKP01/P 進入到延時啟動狀態時,將啟動信息、延時信息上傳給 GST5000,
GST5000 接收到信息后,液晶屏將顯示如圖 7-15所示的界面。
圖7-15
圖 7-15所示的是啟動、延時信息顯示界面,界面第三部分顯示 GST-QKP01/P 上傳的全
部啟動信息,首行顯示了信息類型為“啟動”信息,信息總數為 2 條,其中第 1 條是編碼為
200100 區域編碼點為 31 的輸出模塊被啟動;界面第四部分顯示 GST-QKP01/P 上傳的全部
延時信息,首行顯示了信息類型為“延時”信息,信息總數為 1 條,其中第 1 條是編碼為
200100 區域處于延時狀態。
7.1.3.2.4 啟動信息
當 GST-QKP01/P 啟動現場總線設備或氣體噴灑時,GST-QKP01/P 將啟動信息上傳給
GST5000,GST5000 接收到信息后,液晶屏將顯示如圖 7-16所示的界面。
首警信息:200145 點型感煙
[火警] 總數:001
001 17:34 200145 點型感煙
無聯動信息
原碼002
首警信息:200145 點型感煙
[火警] 總數:001
001 17:34 200145 點型感煙
[啟動] 總數:002
001 17:45 200131 防火閥
002 17:45 200113 訊響器
[延時] 總數:001
001 17:45 200100 氣體啟動 網絡延時
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
22
圖7-16
7.1.3.2.5 反饋信息
當 GST-QKP01/P 收到壓力開關的反饋信號時,GST-QKP01/P 將反饋信息上傳給
GST5000,GST5000 接收到信息后,液晶屏將顯示如圖 7-17所示的反饋信息界面。
圖7-17
7.1.3.3 信息查詢
當GST-QKP01/P處于監視狀態時可通過GST-QKP01/P的液晶查詢運行記錄、外圍設備、
系統設置、聯動方式信息。
7.1.3.3.1 運行記錄檢查
GST-QKP01/P 具有 2 個事件記錄器,分別是 999 條的火警記錄器用于專門記錄火警事
件信息,999 條的運行記錄器用于記錄除火警以外的其它事件信息。
在設置操作界面如圖 7-18,按 GST-QKP01/P 面板的【1】鍵,進入系統檢查操作界面。
如圖 7-19所示的界面為系統檢查操作界面按【TAB】上下翻頁的圖例。
首警信息:200145 點型感煙
[火警] 總數:001
001 17:34 200145 點型感煙
[啟動] 總數:003
001 17:45 200131 防火閥
002 17:45 200113 訊響器
003 17:46 200100 氣體啟動
首警信息:200145 點型感煙
[火警] 總數:001
001 17:45200145 點型感煙
[啟動] 總數:003
001 17:45 200131 防火閥
002 17:45 200113 訊響器
[反饋] 總數: 001
001 17:45 200100 氣體啟動
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
23
圖7-18
圖7-19
在“系統檢查操作”界面下,按 GST-QKP01/P 面板的【1】鍵,進入“運行記錄檢查”
界面,分別選擇按下數字鍵【1】或【2】可進入運行記錄或火警記錄的信息檢查界面。如圖
7-20所示的界面為運行記錄檢查界面按分別選擇按下【1】或【2】鍵后所進入的信息界面的
圖例。
按【 TAB 】
=
▽ *設置操作*
*
1 系統檢查
查
2 聲光自檢
查
3 時間設置
=
▽ *設置操作*
4 打印設置
5 網絡設置
6 系統設置
按【 TAB 】
按【 TAB 】
=
▽ *系統檢查操作*
1 運行記錄檢查
2 外圍設備檢查
3 系統設置檢查
=
▽ *系統檢查操作*
4 聯動方式檢查
按【 TAB 】
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
24
圖7-20
運行記錄和火警記錄的每條信息包括記錄信息的順序號、事件類型、時間、編碼點、設
備類型或事件漢字信息。
7.1.3.3.2 外圍設備檢查
系統內連接的現場總線設備經過 GST-QKP01/P 注冊后,可通過 GST-QKP01/P 的外圍設
備查詢界面進行查看。
在“系統檢查操作”界面(圖 7-19)下,按 GST-QKP01/P 面板的【2】鍵,進入到外圍
注冊設備信息顯示界面(圖 7-21)。外圍注冊信息界面包括:注冊設備總數、注冊設備編碼
點、注冊設備類型及報警類設備報警聯動特性。
圖7-21
7.1.3.3.3 系統設置檢查
在“系統檢查操作”界面(圖 7-19)下,按 GST-QKP01/P 面板的【3】鍵,進入圖 7-22
所示的系統設置信息界面。系統設置信息界面包括:區域編碼、區域工作狀態、氣體輸出方
式、區域工作模式。
圖7-22
持續輸出
手動模式
編碼300100正常
按【1】
按【2】
*運行記錄檢查*
1 運行記錄
2 火警記錄
323號運行記錄
故障恢復12月05日09:56
備電故障
013號運行記錄
火警 03月14日12:59
42 點型感煙
設備總數:002
024急啟按鈕
041點型感煙 [1]
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
25
7.1.3.3.4 聯動方式檢查
GST-QKP01/P 檢測到滿足預先設定的聯動方式的火警后可自動啟動氣體噴灑滅火,
GST-QKP01/P 設置的聯動方式可通過聯動方式信息界面查詢。
在“系統檢查操作”界面(圖 7-19)下,按 GST-QKP01/P 面板的【4】鍵,進入圖 7-23
所示的聯動方式信息查詢界面。
圖7-23
7.1.4 聲光自檢
在 GST-QKP01/P 處于正常監視狀態時,可對 GST-QKP01/P 的液晶、指示燈、蜂鳴器進
行手動檢測,以判斷 GST-QKP01/P 的上述器件是否工作正常。手動檢測過程如下:
? 按下 GST-QKP01/P 面板的【0/菜單】鍵,GST-QKP01/P 液晶屏顯示如圖 7-18所示
界面;
? 按下面板的【2】鍵;
? 輸入用戶密碼,按下面板的【確認】鍵。
GST-QKP01/P 自檢過程中,指示燈全部點亮,液晶屏逐行顯示,蜂鳴器發出報警聲,
自檢完畢,GST-QKP01/P 返回到正常監視狀態。
7.1.5 時間設置
當 GST-QKP01/P 的時間需要重新調整時,可按以下步驟進行時間設置:
? 按 GST-QKP01/P【0/菜單】鍵,液晶屏?xí)@示如圖 7-18所示界面;
? 按下【3】鍵選擇“3 時間設置”選項輸入用戶密碼并確認后,屏幕顯示出如圖 7-24
所示界面。
圖7-24
? 可通過按【TAB】鍵來選擇欲修改的數據塊(年、月、日、時、分、秒的內容),
使光標停在數據塊的第一位,修改時間的具體操作參照“7.1.2.2 數據輸入的一般方法”
中的內容。修改完畢后,按【確認】鍵便得到了新的系統時間。
? 系統時間在 GST-QKP01/P 面板上的液晶屏幕上顯示。通常顯示的格式是月、日、
時、分,在非菜單狀態下,系統時間會顯示在液晶屏幕中無事件信息顯示的部分或全屏
幕顯示。
7.1.6 打印機操作
7.1.6.1 打印機設置
*時間設置*
07年12月05日
13時08分55秒
請輸入時間
聯動方式:
任意兩個報警
GST-QKP01/P 火災報警控制器、氣體滅火控制器、氣體滅火系統控制盤安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
26
GST-QKP01/P 具有記錄打印功能,通過設置可選擇打印功能:
? 按 GST-QKP01/P【0/菜單】鍵,液晶屏?xí)@示如圖 7-18所示界面;
? 按下【4】鍵選擇“4 打印設置”選項輸入用戶密碼并確認后,屏幕顯示出如圖 7-25
所示
