安裝、使用產品前,請閱讀安裝使用說明書。
請妥善保管好本手冊,以便日后能隨時查閱。

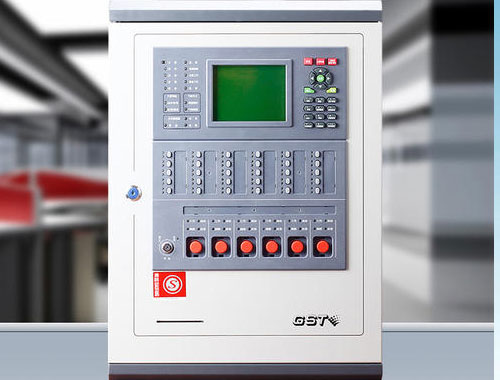

JB-QB-GST200火災報警控制器(聯 動 型)安裝使用說明書(Ver.3.07,2012.06)

海 灣 安 全 技 術 有 限 公 司 司
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
前 言
JB-QB-GST200 火災報警控制器(聯動型)是海灣公司充分調研消防市場需求,總結多
年消防工程經驗,融會國標 GB 4717-2005《火災報警控制器》和 GB 16806-2006《消防聯動
控制系統》的要求和精神,設計的新一代報警聯動一體化智慧控制器。
JB-QB-GST200 火災報警控制器(聯動型)采用 240×160 點漢字液晶顯示,全漢字操作
及提示接口??刂破鳚h字容量 1927 個,并可根據工程需要作相應字庫,現場只需更改漢字
點陣字庫。打印機可打印系統所有報警、故障及各類操作的漢字信息。最大容量為 242 個總
線制報警聯動控制點,具有全面的現場程序設計能力,具有 6 路直接控制輸出。本控制器可
與我公司生產的各類開關量型、模擬量型、智能型火災探測器和控制模塊連接,構成一個報
警聯動一體化控制器,是消防工程的最佳選擇。
本安裝使用說明書應由專人負責,妥善保管,以備日后查用。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
I
目 目 錄
第一部分 概述 ........................................................................................................................................ 1
第一章 JB-QB-GST200 火災報警控制器( 聯動型) 簡介 ............................................................... 2
第二部分 結構·安裝·調試 ................................................................................................................ 4
第二章 GST200 火災報警控制器(聯動型)結構及配置說明 ................................................... 5
2.1 控制器典型配置及內部結構概述 ........................................................ 錯誤!未定義書簽。
2.2 面板說明 ............................................................................................... 錯誤!未定義書簽。
2.2.1 顯示操作盤面板說明 ................................................................... 錯誤!未定義書簽。
2.2.2 智能手動操作盤面板說明 ........................................................... 錯誤!未定義書簽。
2.3 內部結構及連線說明 ........................................................................... 錯誤!未定義書簽。
2.3.1 主控部分結構說明 ....................................................................... 錯誤!未定義書簽。
2.3.2 智能手動操作盤結構說明 ........................................................... 錯誤!未定義書簽。
2.4 控制器電源系統說明 ........................................................................... 錯誤!未定義書簽。
2.4.1 主機電源說明 ............................................................................... 錯誤!未定義書簽。
2.5 控制器對外接線端子說明 ................................................................... 錯誤!未定義書簽。
第三章 安裝與調試 ........................................................................................... 錯誤!未定義書簽。
3.1 開箱檢查 ............................................................................................... 錯誤!未定義書簽。
3.1.1 訂貨檢查 ....................................................................................... 錯誤!未定義書簽。
3.1.2 控制器內部配置及連接狀況檢查 ............................................... 錯誤!未定 義書簽。
3.2 控制器的安裝條件及方式 ................................................................... 錯誤!未定義書簽。
3.3 開機檢查 ............................................................................................... 錯誤!未定義書簽。
3.4 外部設備檢查 ....................................................................................... 錯誤!未定義書簽。
3.4.1 外接線狀態檢查: ....................................................................... 錯誤!未定義書簽。
3.4.2 設備檢查: ................................................................................... 錯誤!未定義書簽。
3.5 接線和設置 ........................................................................................... 錯誤!未定義書簽。
3.6 調試 ....................................................................................................... 錯誤!未定義書簽。
第三部分 系統應用與調試 .................................................................................................................. 14
第四章 一般性用戶使用說明 ........................................................................... 錯誤!未定義書簽。
4.1 開機、關機與自檢 ............................................................................... 錯誤!未定義書簽。
4.2 常規鍵盤操作 ....................................................................................... 錯誤!未定義書簽。
4.2.1 鍵盤的命令功能和字符功能 ....................................................... 錯誤!未定義書簽。
4.2.2 數據輸入的一般方法 ................................................................... 錯誤!未定義書簽。
4.2.3 信息查看操作的方法 ................................................................... 錯誤!未定義書簽。
4.3 鍵盤解鎖和鎖鍵盤 ............................................................................... 錯誤!未定義書簽。
4.3.1 鍵盤解鎖 ....................................................................................... 錯誤!未定義書簽。
4.3.2 鎖鍵 ............................................................................................... 錯誤!未定義書簽。
4.4 注冊信息檢查 ....................................................................................... 錯誤!未定義書簽。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
II
4.4.1 檢查現場設備 ............................................................................... 錯誤!未定義書簽。
4.4.2 檢查操作盤 ................................................................................... 錯誤!未定義書簽。
4.4.3 檢查網絡狀態 ............................................................................... 錯誤!未定義書簽。
4.4.4 檢查禁止輸出設備 ....................................................................... 錯誤!未定義書簽。
4.4.5 檢查氣體保護區 ........................................................................... 錯誤!未定義書簽。
4.5 信息顯示與記錄 ................................................................................... 錯誤!未定義書簽。
4.5.1 操作處理信息 ............................................................................... 錯誤!未定義書簽。
4.5.2 事件信息 ....................................................................................... 錯誤!未定義書簽。
4.5.3 運行記錄檢查 ............................................................................... 錯誤!未定義書簽。
4.5.4 信息的打印 ................................................................................... 錯誤!未定義書簽。
4.6 控制器報警聲音提示及消音................................................................ 錯誤!未定義書 簽。
4.7 警報器的消音及啟動 ........................................................................... 錯誤!未定義書簽。
4.8 火警及故障的處理 ............................................................................... 錯誤!未定義書簽。
4.8.1 故障的一般處理方法 ................................................................... 錯誤!未定義書簽。
4.8.2 火警的一般處理方法 ................................................................... 錯誤!未定義書簽。
4.9 設備的屏蔽與取消屏蔽 ....................................................................................................... 26
4.9.1 設備屏蔽 ....................................................................................... 錯誤!未定義書簽。
4.9.2 取消屏蔽 ....................................................................................... 錯誤!未定義書簽。
4.9.3 查看屏蔽信息 ............................................................................... 錯誤!未定義書簽。
4.10 用戶設置 ............................................................................................... 錯誤!未定義書簽。
4.10.1 打印方式設置 ............................................................................... 錯誤!未定義書簽。
4.10.2 啟動控制設置 ............................................................................... 錯誤!未定義書簽。
4.10.3 防盜控制設置 ............................................................................... 錯誤!未定義書簽。
4.10.4 預警設置 ....................................................................................... 錯誤!未定義書簽。
4.10.5 工程名稱 ....................................................................................... 錯誤!未定義書簽。
4.11 氣體噴灑允許控制設置 ....................................................................... 錯誤!未定義書簽。
4.12 聯動設備的手動啟動與停動操作 ........................................................ 錯誤!未定義書簽。
4.12.1 對聯動設備進行手動啟動操作的條件 ....................................... 錯誤!未定義書簽。
4.12.2 利用主機鍵盤進行的啟動 / 停動操作 .......................................................................... 33
4.12.3 利用手動消防啟動盤進行的手動啟動 / 停動操作 ...................................................... 33
4.12.4 利用直接控制盤進行的手動啟動 / 停動操作 .............................................................. 33
4.13 聯動設備的自動控制 ........................................................................... 錯誤!未定義書簽。
4.13.1 實現自動聯動的條件 ................................................................... 錯誤!未定義書簽。
4.13.2 自動聯動邏輯的實現 ................................................................... 錯誤!未定義書簽。
4.13.3 延時啟動的停動和直接啟動控制 ............................................... 錯誤!未定義書簽。
4.13.4 待聯動設備禁止輸出控制 ........................................................... 錯誤!未定義書簽。
4.14 氣體滅火設備的啟動和停止控制 ........................................................ 錯誤!未定義書簽。
4.14.1 氣體滅火設備的啟動條件 ........................................................... 錯誤!未定義書簽。
4.14.2 氣體滅火設備的手動啟動控制 ................................................... 錯誤!未定義書簽。
4.14.3 氣體滅火設備的自動聯動控制 ................................................... 錯誤!未定義書簽。
4.14.4 氣體滅火設備的緊急停動控制 ................................................... 錯誤!未定義書簽。
4.15 復位功能 ............................................................................................... 錯誤!未定義書簽。
第五章 系統管理員操作指南 ........................................................................... 錯誤!未定義書簽。
5.1 時間設置 ............................................................................................... 錯誤!未定義書簽。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
III
5.2 密碼設定 ............................................................................................... 錯誤!未定義書簽。
5.2.1 密碼的分類 ................................................................................... 錯誤!未定義書簽。
5.2.2 密碼的更改 ................................................................................... 錯誤!未定義書簽。
5.3 網絡通訊設置 ....................................................................................... 錯誤!未定義書簽。
5.3.1 網絡顯示設置 ............................................................................... 錯誤!未定義書簽。
5.3.2 網絡控制設置 ............................................................................... 錯誤!未定義書簽。
5.3.3 1 級網絡代號 .................................................................................... 錯誤!未定義書簽。
5.3.4 光柵機數量 ................................................................................... 錯誤!未定義書簽。
5.3.5 2 級網絡代號 .................................................................................... 錯誤!未定義書簽。
5.4 設備定義 ............................................................................................... 錯誤!未定義書簽。
5.4.1 設備定義的內容 ........................................................................... 錯誤!未定義書簽。
5.4.2 設備定義操作 ............................................................................... 錯誤!未定義書簽。
5.4.3 現場設備的定義實例 ................................................................... 錯誤!未定義書簽。
5.4.4 分區分層方式火災顯示盤定義實例 ........................................... 錯誤!未定義書簽。
5.4.5 手動消防啟動盤控制一般性設備的定義實例 ........................... 錯誤!未定義書簽。
5.4.6 手動消防啟動盤控制氣體滅火設備啟動定義實例 ................... 錯誤!未定義書簽。
5.5 自動聯動公式的編輯方法 ................................................................... 錯誤!未定義書簽。
5.5.1 聯動公式的格式 ........................................................................... 錯誤!未定義書簽。
5.5.2 聯動公式的編輯 ........................................................................... 錯誤!未定義書簽。
第六章 系統調試功能說明 ............................................................................... 錯誤!未定義書簽。
6.1 進入和退出調試狀態 ........................................................................... 錯誤!未定義書簽。
6.2 調試狀態下的開機操作 ....................................................................... 錯誤!未定義書簽。
6.3 調試狀態操作 ....................................................................................... 錯誤!未定義書簽。
6.4 設備注冊設置 ....................................................................................... 錯誤!未定義書簽。
6.5 數字命令操作 ....................................................................................... 錯誤!未定義書簽。
6.6 總線設備調試 ....................................................................................... 錯誤!未定義書簽。
6.7 更改設備特性 ....................................................................................... 錯誤!未定義書 簽。
6.7.1 更改編碼 ....................................................................................... 錯誤!未定義書簽。
6.7.2 更改特性 ....................................................................................... 錯誤!未定義書簽。
6.8 恢復出廠設置 ....................................................................................... 錯誤!未定義書簽。
第四部分 配接直接控制盤 .................................................................................................................. 62
第七章 配接直接控制盤 ................................................................................... 錯誤!未定義書簽。
7.1 概述 ....................................................................................................... 錯誤!未定義書簽。
7.2 特點 ....................................................................................................... 錯誤!未定義書簽。
7.3 控制應用 ............................................................................................... 錯誤!未定義書簽。
7.4 布線 ....................................................................................................... 錯誤!未定義書簽。
7.5 面板說明 ............................................................................................... 錯誤!未定義書簽。
7.6 使用說明 ............................................................................................... 錯誤!未定義書簽。
7.7 輸出容量計算 ....................................................................................... 錯誤!未定義書簽。
7.8 維修 ....................................................................................................... 錯誤!未定義書簽。
第五部分 用戶須知 .............................................................................................................................. 66
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
IV
第八章 故障、異常信息處理和定期檢查........................................................ 錯誤!未定義書簽。
8.1 一般性故障處理 ................................................................................... 錯誤!未定義書簽。
8.2 定期檢查和更換 ................................................................................... 錯誤!未定義書簽。
第九章 注意事項 ............................................................................................... 錯誤!未定義書簽。
附錄一 技術指標 .................................................................................................................................. 70
附錄二 設備類型表 .............................................................................................................................. 71
附錄三 標準漢字碼表 .......................................................................................................................... 72
附錄四 ASCII 碼表 .............................................................................................................................. 79
附錄五 調試表格 .................................................................................................................................. 80
附錄六 整機內部接線示意圖 .............................................................................................................. 81
附錄七 簡單操作說明 .......................................................................................................................... 82
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
1
第一部分 概述
? JB-QB-GST200 火災報警控制器(聯動型)簡介
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
2
第一章 JB-QB-GST200 火災報警控制器( 聯動型) 簡介
JB-QB-GST200(以下簡稱為 GST200)火災報警控制器(聯動型)是海灣公司推出的新
一代火災報警控制器,為適應工程設計的需要本控制器兼有聯動控制功能,可與海灣公司的
其它產品配套使用組成配置靈活的報警聯動一體化控制系統,具有較高的性能價格比,特別
適合中小型火災報警及消防聯動一體化控制系統的應用。
1.1 配置靈活、可靠性高
本控制器是采用雙微處理器并行處理的系列產品,包括 16 點、32 點、64 點、96 點、128
點、192 點以及 242 點火災報警控制器(聯動型),可以滿足小型工程的不同需要。不論對
聯動類還是報警類總線設備,控制器都設有不掉電備份,保證系統調試完成時注冊到的設備
全部受到監控。
1.2 功能強、控制方式靈活
本控制器為一個完全開放的系統,可通過擴展接口連接數字化網絡系統,完成控制器網
絡通訊要求。同時本控制器可掛接防盜模塊并設有自動防盜功能,可自動定時開啟和關閉防
盜模塊。
1.3 智慧化操作、簡單方便
本控制器具有智能化操作的特點,即在特定的信息屏幕下,可通過快捷鍵來實現對外部
設備的相關操作,而不需要輸入設備的雙步編碼,從而大大減化了操作過程,提供了良好的
人機界面。
1.4 窗口化、漢字菜單式顯示接口
本控制器采用窗口化菜單式命令,增加了每屏中所包含的信息量,當有多種類型的信息
存在時,通過“?”、“?”鍵操作可以方便的看到各種全面細致的顯示信息,漢字菜單做到
明白易懂方便直觀,通過簡單的操作(選擇數字或移動光條)就可實現系統提供的多種功能。
1.5 全面的自檢功能
本控制器開機自檢時,不僅自動檢測本機設備(指示燈、功能鍵等),同時還逐條檢測外
部設備的注冊信息及聯動公式信息,如信息發生變化系統將做相應的處理。
1.6 配備智能化手動消防啟 配備智能化手動消防啟 動盤
本控制器配接的智慧化手動消防啟動盤,操作方便、可靠性高,手動消防啟動盤上的每
一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯,完成對該總線制聯動設
備的啟/??刂?,徹底解決了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的
固有問題。
1.7 配備直接控制盤
本控制器具有 6 路直接控制輸出,可完成對消防泵、排煙機、送風機等重要設備的直接
啟/??刂?。每路輸出具有短路和斷路檢測功能,并有相應的燈光指示。
1.8 獨立的氣體噴灑控制密碼和聯動公式程序設計
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
3
本控制器對具有特殊重要意義的氣體噴灑設備提供了獨立的控制密碼和聯動程序設計
空間,并有相應的聲光指示,使氣體噴灑設備受到了更嚴格的監控。
1.9 可配接漢字式火災顯示盤
本控制器可配接我公司生產的漢字式火災顯示盤,漢字信息無需下載,方便可靠,并可
以通過對火災顯示盤的設備定義靈活的實現火災顯示盤的分樓區及分樓層顯示功能。
1.10 開關電源
本控制器的供電電源為低壓開關電源,對主、備電均作穩壓處理,保證低壓時系統仍能
正常工作。充電部分采用開關恒流定壓充電,保證交流輸入 187V 對電池的可靠快速充電。
本控制器具有備電保護功能,備電供電時,如備電電壓低于 10V 系統將自動切斷備電。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
4
第二部分 結構·安裝·調試
? GST200 火災報警控制器(聯動型)結構及配置說明
? 安裝與調試
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
5
第二章 GST200 火災報警控制器(聯動型)結構及配置說明
2.1 控制器典型配置及內部結構概述
GST200 火災報警控制器(聯動型)典型配置包括:主控制器、顯示操作盤,智能手動
操作盤。本控制器集報警、聯動于一體,通過總線、多線的控制可完成探測報警及消防設備
的啟/??刂频裙δ?。
GST200 火災報警控制器(聯動型)的外觀示意圖及內部結構圖如圖 2-1、圖 2-2 所示(具
體的內部連接線見“附錄六 整機內部接線示意圖”)。
2
1
3
4
圖 2-1
上圖說明:
①顯示操作盤 ②智能手動操作盤
③手動鎖 ④打印機
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
6
圖 2-2
上圖說明:
①主板 ②聯網板(可選配置) ③揚聲器 ④顯示操作盤
⑤電源系統 ⑥智能手動操作盤 ⑦打印機
2.2 面板說明
2.2.1 顯示操作盤面板說明
GST200 火災報警控制器(聯動型)顯示操作盤面板由指示燈區、液晶顯示屏及按鍵區
三部分組成,如圖 2-3 所示。
圖 2-3
上圖說明:
①指示燈區 ②液晶顯示屏 ③按鍵區
指示燈說明如下:
? 火警燈:紅色,此燈亮表示控制器檢測到外接探測器、手動報警按鈕等處于火警狀
態??刂破鬟M(jìn)行復位操作后,此燈熄滅。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
7
? 延時燈:紅色,指示控制器處于延時狀態。
? 啟動燈:紅色,當控制器發出啟動命令時,此燈閃亮;在啟動過程中,當控制器檢
測到回饋信號時,此燈常亮??刂破鬟M(jìn)行復位操作后,此燈熄滅。
? 回饋燈:紅色,此燈亮表示控制器檢測到外接被控設備的回饋信號?;仞佇盘栂?/p>
或控制器進行復位操作后,此燈熄滅。
? 屏蔽燈:黃色,有設備處于被屏蔽狀態時,此燈點亮,此時報警系統中被屏蔽設備
的功能喪失,需要盡快恢復,并加強被屏蔽設備所處區域的人工檢查??刂破鳑]有屏蔽
信息時此燈自動熄滅。
? 故障燈:黃色,此燈亮表示控制器檢測到外部設備(探測器、模塊或火災顯示盤)
有故障或控制器本身出現故障。除總線短路故障需要手動清除外,其他故障排除后可自
動恢復,所有故障排除或控制器進行復位操作后,此燈熄滅。
? 系統故障燈:黃色,此燈亮,指示控制器處于不能正常使用的故障狀態,需要維
修。
? 主電工作燈:綠色,控制器使用主電源供電時點亮。
? 備電工作燈:綠色,控制器使用備用電源供電時點亮。
? 監管燈:紅色,此燈亮表示控制器檢測到總線上的監管類設備報警,控制器進行復
位操作后,此燈熄滅。
? 火警傳輸動作/ 回饋燈:紅色,此燈閃亮表示控制器對火警傳輸線路上的設備發啟
動信息;此燈常亮表示控制器接收到火警傳輸設備回饋回來的信號,控制器進行復位操
作后,此燈熄滅。
? 火警傳輸故障/ 屏蔽燈:黃色,此燈閃亮表示控制器檢測到火警傳輸線路上的設備
故障;此燈常亮表示控制器屏蔽掉火警傳輸線路上的設備,當設備恢復正常后此燈自動
熄滅。
? 氣體滅火噴灑請求燈:紅色,此燈亮表示控制器已發出氣體啟動命令,啟動命令
消失或控制器進行復位操作后,此燈熄滅。
? 氣體滅火氣體噴灑燈:紅色,氣體滅火設備噴灑后,控制器收到氣體滅火設備的
回饋信息后此燈亮。回饋信息消失或控制器進行復位操作后,此燈熄滅。
? 聲光警報器屏蔽燈:黃色,指示聲光警報器屏蔽狀態,聲光警報器屏蔽時,此燈
點亮。
? 聲光警報器消音燈:黃色,指示報警系統內的警報器是否處于消音狀態。當警報
器處于輸出狀態時,按“警報器消音/啟動”鍵,警報器輸出將停止,同時警報器消音
指示燈點亮。如再次按下“警報器消音/啟動”鍵或有新的警報發生時,警報器將再次
輸出,同時警報器消音指示燈熄滅。
? 聲光警報器故障燈:黃色,指示聲光警報器故障狀態,聲光警報器故障時,此燈
點亮。
各操作鍵功能見第三部分《系統應用及調試》。
2.2.2 智能手動操作盤面板說明
智能手動操作盤由手動盤和直接控制盤構成,見圖 2-4。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
8
圖 2-4
上圖說明:
①手動盤 ②直接控制盤 ③手動鎖
手動盤的每一單元均有一個按鍵、兩只指示燈(啟動燈在上,回饋燈在下,均為紅色)
和一個標簽。其中,按鍵為啟/??刂奇I,如按下某一單元的控制鍵,則該單元的啟動燈亮,
并有控制命令發出,如被控設備響應,則回饋燈亮。用戶可將各按鍵所對應的設備名稱書寫
在設備標簽上面,然后與膜片一同固定在手動盤上。
直接控制盤的使用說明參見第七章《配接直接控制盤》。
2.3 內部結構及聯機說明
2.3.1 主控部分結構說明
GST200 火災報警控制器(聯動型)主控部分包括主板模塊、打印機模塊及顯示操作模
塊三部分;轉接板、燈板、按鍵板、液晶及模具通過緊固件裝配成為顯示操作模塊。顯示操
作模塊各部分的位置及結構如圖 2-5 所示。
圖 2-5
上圖說明:
① 按鍵板 ② 轉接板 ③ 液晶 ④燈板
主控部分各模塊之間的聯機如圖 2-6 所示。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
9
液晶
圖 2-6
上圖接線說明:
① 主板與轉接板連接線:20P 柔性扁平電纜。
② 轉接板與按鍵板連接線:12 P 柔性扁平電纜。
③ 液晶背光:兩根,驅動液晶背光照明電源線。
④ 液晶數據線:18P 柔性扁平電纜。
⑤ 轉接板與燈板連接線:12 P 柔性扁平電纜。
⑥ 接揚聲器:兩根。
⑦ 主板與打印機連接線:20P 扁平線。
⑧ 打印機電源線:兩根。
⑨ 主板與智能手動操作盤連接線:12 P 柔性扁平電纜。
2.3.2 智能手動操作盤結構說明
本智能手動操作盤由一塊操作板和緊固件裝配而成。操作板與主板模塊間通過電纜相
連。操作板的結構如圖 2-7 所示。
圖 2-7
2.4 控制器電源系統說明
2.4.1 主機電源說明
本控制器的主機電源分為主、備電兩部分,主要包括主板、電源濾波器、變壓器、蓄電
池等。主、備電供電電壓分別為:
主電:AC187V~AC242V 備電:直流 12V/10Ah 密封鉛電池
電源系統接線圖如圖 2-8 所示。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
10
圖 2-8
上圖說明:
① 主板 ② 變壓器 ③ 電源濾波器 ④蓄電池
2.5 控制器對外接線端子說明
控制器對外接線端子說明如圖 2-9 所示。
O6 COM6 I6
F-RELAY A B Z1 Z2 N G L S+ S-
O1 COM1 I1
24V OUT 24V IN
+ - + -
圖 2-9
其中:
L、G、N:交流 220V 接線端子及交流接地端子;
F-RELAY:故障輸出端子,當主板上 NC 短接時,為常閉無源輸出;當 NO 短接時,為
常開無源輸出。
A、B:連接火災顯示盤的通訊總線端子;
S+、S-:警報器輸出端子,當主板 XS8 上 1、2 腳和 4、5 腳接短路環時,為無源常開輸
出;當主板 XS8 上 1、2 腳和 3、4 腳接短路環時,為無源常閉輸出;當主板 XS8 上 2、3
腳和 5、6 腳接短路環并且 XS7 用短路環短接時,為帶檢線功能有源輸出,終端需要接 0.25W
的 4.7kΩ 電阻,輸出時有 DC24V/0.15A 的電源輸出;
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
11
聲光警報器接線如圖 2-10 所示。
S+
S-
圖 2-10
操作說明:將終端電阻取下并保存好,然后接線,接線時要注意極性,在每個聲光警報
器輸出回路的末端配接 4.7k?電阻。
Z1、Z2:無極性信號二總線端子;
24V IN(+、-):外部 DC24V 輸入端子,可為輔助電源輸出提供電源;
24V OUT(+、-):輔助電源輸出端子,可為外部設備提供 DC24V 電源,當采用內部
DC24V 供電時,最大輸出容量為 DC24V/0.3A,當采用外部 DC24V 供電時,最大輸出容量
為 DC24V/2A。
On、COMn、In(n=1~6):見第七章《配接直接控制盤》。
.
訊響器
終端電阻 4.7k?
二極管
二極管
訊響器
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
12
第三章 安裝與調試
3.1 開箱檢查
3.1.1 訂貨檢查
檢查控制器裝箱單的內容是否與訂貨配置相符。打開包裝箱后,根據裝箱單的內容對箱
內的貨物逐一檢查,主要檢查內容包括:安裝使用說明書、保險管、備用螺絲、控制器鑰匙
等,核對無誤后再對控制器外觀進行必要的檢查。檢查中如發現有不符合要求的情況請與我
公司聯系。
3.1.2 控制器內部配置及連接狀況檢查
參照本說明書第二章中的介紹對控制器的內部配置進行檢查,同時檢查一下各部件之間
的連接關系并做必要的記錄,以便在下面的安裝調試中使用。若發現連接線有脫落、與說明
書介紹不符合或標識不清等情況,請與我公司技術服務部聯系。
3.2 控制器的安裝條件及方 控制器的安裝條件及方式 式
外形尺寸(長×寬×高):380mm×143mm×534mm
環境溫度:0℃~+40℃
相對濕度≤95%,不凝露
GST200 火災報警控制器(聯動型)安裝尺寸如圖 3-1 所示。
圖 3-1
3.3 開機檢查
控制器進入現場后,應接通電源進行開機檢查。檢查內容包括:
? 各注冊方式是否能實現正確登錄(參照 4.1)。
? 觀察顯示操作盤和智能手動操作盤的指示燈是否全部能點亮,揚聲器是否能發出洪
亮的四種有明顯區別的警報聲音。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
13
? 注冊過程中,顯示的控制器配置是否與實際相符。
? 進入正常監視狀態后,觀察有無電源故障,操作主鍵盤、手動消防啟動盤鍵盤是否
有嘀嘀聲,以及附加配備的設備是否正常。
如在某一步發現異常,應按第八章的故障處理部分適當處理,如問題繼續存在,應通知
我公司技術服務部。
3.4 外部設備檢查
3.4.1 外接線狀態檢查:
檢查與本控制器相連的總線狀況,測量探測器總線與地、探測器總線與通訊線、通訊線
與地之間的絕緣電阻,回路的負載狀況。其中,絕緣電阻應大于 20MΩ ,回路負載應大于
1kΩ 。
3.4.2 設備檢查:
利用調試裝置檢查回路設備狀況,即設備數量、編碼及工作狀態是否符合設計要求,排
除存在的故障,做好系統連接的準備。
3.5 接線和設置
主機及外部設備檢查完畢后,如各項測試均符合要求,請參照第二章的有關說明將外部
設備與控制器進行正確的連接和對手動消防啟動盤、直接控制盤等進行設置。每一步連接后
都應再次進行測試并將結果填寫到“附錄五 調試表格”中,以供調試和各種后續程序設計
定義使用。
3.6 調試
當接線完成后,經過仔細檢查無誤便可以進行開機調試了,調試可以參照以下步驟:
1. 按第六章調試說明,進入調試狀態。
2. 查看總線設備的注冊情況是否和“附錄五 調試表格”中登記的情況一致,如發生大
面積丟失,應首先檢查聯動電源和各樓層總線隔離器,然后對個別設備檢查,重新注冊后可
以觀察修整后的注冊情況。
3. 查看火災顯示盤的注冊情況是否和“附錄五 調試表格”中登記的情況一致,如有問
題,重點檢查 A、B 通訊線和 24V 電源線。
4. 參照第五章設備定義部分定義火災顯示盤和總線設備。同時定義聯動設備對應的手動
消防啟動盤操作鍵,并將手動消防啟動盤、直接控制盤所控制設備書寫在各對應按鍵的卷標
上。
5. 進行探測器報警試驗、火災顯示盤傳警試驗、直接控制盤操作試驗。
6. 退出調試狀態,進入正常監控。
7. 全面檢查設備定義,修改不適當?shù)牟糠帧?/p>
8. 編輯聯動公式,進行自動聯動試驗。
9. 接入重要設備,進行相應的測試。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
14
第三部分 系統應用與調試
? 一般性用戶使用說明
? 系統管理員操作指南
? 系統調試功能說明
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
15
第四章 一般性用戶使用說明
4.1 開機、關機與自檢
用戶使用本系統時應按以下順序進行開機操作:
? 打開聯動電源和火災顯示盤電源的主備電開關。
? 打開控制器的主備電開關。
完成以上操作后,系統上電進入自動檢查狀態:
? 控制器提示系統處于自檢狀態,顯示該控制器授權的點數(如圖 4-1)。
? 顯示網絡及打印機信息(如圖 4-2)。
? 自動檢測鍵盤、指示燈、液晶屏幕及聲音(如圖 4-3)。
自檢完畢后,開機過程結束,系統進入正常監控狀態(如圖 4-4)。主機鍵盤上設有“自
檢”鍵,按下此鍵后系統將進行聲光檢查,屏幕顯示如圖 4-3 所示。
圖 4-1
圖 4-2
正在開機,請稍候…
系統授權點數:242
手動[√] 自動[√] 噴灑[×] 10:12
無網絡系統
打印機已安裝
手動[√] 自動[√] 噴灑[×] 10:12
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
16
圖 4-3
圖 4-4
關機過程按照與開機時相反的順序關掉各開關即可。要注意備電開關一定要關掉,否則,
由于控制器內部依然有用電電路,將導致備電放空,有損壞電池的可能。由于控制器使用的
免維護鉛酸電池有微小的自放電電流,需要定期充電維護,如控制器長時間不使用,需要每
個月開機充電 48 小時。如果控制器主電斷電后使用備電工作到備電保護,此時電池容量為
空,需要盡快恢復主電供電并給電池充電 48 小時,如果備電放空后超過 1 周不進行充電,
可能損壞電池。
4.2 常規鍵盤操作
4.2.1 鍵盤的命令功能和字符功能
控制器的鍵盤多數為雙功能鍵,下部標識為命令功能,上部標識為字符功能。命令功能,
只在監控狀態下起作用,并且多數功能鍵受鎖鍵功能限制;字符功能,只在進入菜單后,進
行數據輸入時才使用。
4.2.2 數據輸入的一般方法
在開始輸入字符時,屏幕上會反白提示數據輸入?yún)^(qū)域,按“確認”鍵或方向“△、▽、
?、?”鍵,系統將默認反白提示數據為輸入數據。按下字符鍵,提示區原來顯示的所有字
符消失,顯示的為剛剛鍵入的字符,并在下一輸入位置顯示提示光標(提示光標總指向新的
海灣安全技術 V*.*
系統工作正常
手動[√] 自動[√] 噴灑[×] 10:12
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
17
字符輸入位置,到輸入?yún)^(qū)尾后自動指向輸入?yún)^(qū)首位)。按“?”或“?”鍵,將光標移至輸
入?yún)^(qū)的任何一個字符位置,可對該字符進行修改。
編輯完一個數據輸入?yún)^(qū)后,按“▽”鍵,系統將反白提示下一個數據輸入?yún)^(qū)。當位于最
后一個數據輸入?yún)^(qū)時,按“▽”鍵將返回到第一個數據輸入?yún)^(qū)。不論光標位置在何處,按下
“確認”鍵,都將所有屏幕上顯示的字符存儲。
在進行數據輸入時,如果停止鍵盤輸入,40 秒后系統將自動退出當前的數據輸入狀態,
并且不存儲當前的輸入。
4.2.3 信息查看操作的方法
4.2.3.1. 定義
焦點屏幕:查看事件信息時,事件信息類型為反白狀態的信息屏幕被稱為焦點屏幕。
焦點信息:焦點屏幕的當前信息被稱為焦點信息。
事件信息:將火警、回饋、動作、故障、啟動、屏蔽、監管等信息統稱為事件信息。
4.2.3.2. 操作方法
信息查看主要包括注冊信息、事件信息、聯動公式及運行記錄四種。其基本方法如下:
進入注冊設備信息查看狀態時,屏幕顯示的第一條信息呈反白狀態(即該條信息被置為
當前查看的信息),當信息多于八條時,可按“?”、“?”鍵進行翻屏查看;按“△”、“▽”
鍵可對每一屏信息進行逐條選擇;按下“確認”鍵,將顯示有關該信息的更詳細的內容。
查看事件信息時,分屏狀態下按“?”、“?”鍵可切換焦點屏幕,通過按“△”、“▽”
鍵可逐條查看焦點屏幕的各條信息。
進行聯動公式檢查時,按“確認”鍵可對各條聯動公式進行查看。
運行記錄檢查時,可通過按“△”、“▽”鍵對其進行逐條查看。
注意:在正常監控狀態下進行操作時,“取消”鍵可使液晶屏幕返回到該屏幕的上一級
屏幕,直至返回到圖 4-4 所示的屏幕,此時液晶屏的背光將延時 30 秒后關閉。
4.3 鍵盤解鎖和鎖鍵盤
4.3.1 鍵盤解鎖
控制器開機預設為“鎖鍵”狀態,若進行功能鍵(除“消音”、“記錄檢查”、“聯動檢查”、
“設備檢查”、“△”、“▽”、“?”、“?”鍵外)操作,液晶屏顯示一個要求輸入密碼的畫面
(如圖 4-5),此時輸入正確的密碼并按下“確認”鍵,才可繼續操作,同時完成鍵盤解鎖。
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
18
圖 4-5
4.3.2 鎖鍵
按下“鎖鍵”功能鍵,屏幕上顯示:“請確認鎖鍵”(如圖 4-6);按下“確認”鍵,鎖
鍵操作完成。同時系統提供了自動鎖鍵功能:當鍵盤解鎖后,90 秒內不對控制器進行任何
鍵盤操作,則系統進入鎖鍵狀態。
圖 4-6
注意:為避免他人誤操作,在操作結束和值班人員離開時,請務必進行鎖鍵操作。
4.4 注冊信息檢查
按下“設備檢查”鍵,屏幕顯示一個選擇設備檢查的畫面(如圖 4-7)。
請輸入密碼********
手動[√] 自動[√] 噴灑[×] 10:15
密碼(8 位)
請確認鎖鍵
手動[√] 自動[√] 噴灑[×] 10:15
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
19
圖 4-7
4.4.1 檢查現場設備
在圖 4-7 所示接口下,按下“1”鍵,進入“現場設備檢查”接口,如圖 4-8 所示。
圖 4-8
可按對應按鍵檢查 1 總線設備、2 顯示盤、3 光柵測溫,進入圖 4-9 所示界面。
圖 4-9
圖 4-9
*設備檢查操作*
1 現場設備檢查
2 操作盤檢查
3 網絡檢查
4 禁止輸出設備
5 氣體保護區檢查
手動[√] 自動[√] 噴灑[×] 10:18
*現場設備檢查*
1 總線設備檢查
2 顯示盤檢查
3 光柵測溫檢查
手動[√] 自動[√] 噴灑[×] 10:18
總線設備總數 242
001 000001 03
002 000002 03
003 000003 03
004 000004 03
005 000005 03
006 000006 03
007 000007 03
008 000008 03
手動[√] 自動[√] 噴灑[×] 10:19
按 2 為
顯示盤總數
按 3 為
光柵探測區域
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
20
圖 4-9 顯示被查詢設備的總數,及設備列表,每條信息由地址碼、二次碼、設備類型組
成。按確認鍵可進入當前設備的詳細定義顯示,如圖 4-10 所示。可以查看設備的二次碼、
設備類型、設備特性、漢字注釋。設備特性信息可參見 5.4.1 設備定義中的設備特性部分內
容。
圖 4-10
如果是總線設備,并且是數字化通訊的設備,按確認鍵可進入數字化信息顯示接口,可
顯示該設備的物理地址及類型和配置信息。
4.4.2 檢查操作盤
在圖 4-7 所示接口下,按下“2”鍵,則進入“操作盤檢查”菜單,可檢查手動盤按鍵
控制設備的信息、直接控制輸出按鍵控制設備的信息以及廣播電話盤的信息,如圖 4-11 所
示。
圖 4-11
按下“1”鍵,進入“手動盤檢查”界面,如圖 4-12 所示。
原碼:001 鍵值:01
二次碼:061001-03點型感煙
設備狀態:[閾值1 ]
漢字注釋信息
手動[√] 自動[√] 噴灑[×] 10:19
*操作盤檢查*
1 手動盤檢查
2 多線制輸出檢查
3 廣播電話盤檢查
手動[√] 自動[√] 噴灑[×] 10:20
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
21
圖 4-12
顯示的內容包括:手動盤鍵總數、編碼、對應外部設備的二次碼及設備類型代碼。
按下“2”鍵,進入“多線制輸出檢查”接口,可顯示直控輸出總數,及設備清單;按
確認鍵可顯示該鍵控制設備的詳細信息,接口和總線設備檢查類似。
按下“3”鍵,進入“廣播電話盤檢查”接口,可顯示廣播電話總數,及設備清單。
4.4.3 檢查網 檢查網 絡狀態
在圖 4-7 所示接口下,按下“3”鍵,則進入“網絡檢查”接口??刂破骺梢院推渌刂?/p>
器通過網絡通訊組成報警監控網絡,每臺控制器可以接入 2 個報警網絡,分為 1 級網絡和 2
級網絡,兩個網絡的信息可互傳,如圖 4-13 所示。
圖 4-13
按對應鍵可進入 1 級網絡或 2 級網絡的狀態列表,可顯示網絡上控制器的總數及所有控
制器的編碼,接口、操作與檢查手動盤配置相同,此處不再贅述。
4.4.4 檢查禁止輸出設備
在圖 4-7 所示接口下,按下“4”鍵,則進入“禁止輸出設備檢查”接口,如圖 4-14 所
示。
手動盤總數 30
001 000021 13
002 000022 13
003 000023 13
004 000024 13
005 000025 13
006 000026 13
007 000027 13
008 000028 13
手動[√] 自動[√] 噴灑[×] 10:20
*網絡檢查*
1.1級網絡檢查
2.2級網絡檢查
手動[√] 自動[√] 噴灑[×] 10:25
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
22
圖 4-14
4.4.5 檢查氣體保護區
在圖 4-7 所示接口下,按下“5”鍵,則進入“氣體保護區檢查”接口,在該接口下可
檢查控制器所連接的氣體保護區狀態。
4.5 信息顯示與記錄
4.5.1 操作處理信息
本系統在操作的過程中會提示操作處理結果。當進行任何非法操作時,將提示“操作處
理失敗”信息;當進行設備定義、聯動程序設計操作時,如果操作正確,完成操作后液晶屏
將提示“操作處理成功”,如圖 4-15 所示。
圖 4-15
4.5.2 事件信息
當系統中有火警、監管、動作、回饋、啟動、故障、屏蔽和延時中的任意一種信息存在
時,系統將顯示此信息。其中啟動、回饋等聯動信息在屏幕的下半屏顯示,其余信息在屏幕
的上半屏顯示。如果存在火警信息,將在屏幕最上方持續顯示首警信息。按 “?”、“?”
鍵將切換焦點屏幕的各類信息,按“△”、“▽”鍵可逐條顯示焦點屏幕的各條信息,如圖
4-16 所示。
禁止輸出總數 03
001 002012 37
002 002013 15
003 002047 20
手動[√] 自動[√] 噴灑[×] 10:27
×] 10:26
操作處理失敗
手動[√] 自動[√] 噴灑[×] 10:30
成功
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
23
圖 4-16
上圖中,各條信息的最后一段為該信息的設備類型或設備漢字信息顯示,每隔 4 秒鐘將
會在設備類型、設備漢字信息間轉換。顯示漢字信息時,如果該設備在設備定義時沒有定義
漢字信息,此段將無顯示。
本控制器的信息顯示具有自動循環顯示的功能,當某類信息多于一條時,如果無鍵盤操
作,屏幕將以 4 秒鐘一次的速度循環顯示此類信息的每一條。
當控制器存在延時信息時,將發出急促的滴滴聲,可以操作“?”、“?”鍵調出延時顯
示窗口,如圖 4-17 所示。
圖 4-17
其中, 031 秒為延時時間和延時提示條,時間按秒遞減,提示條每隔 20 秒減少一
塊。延時時間計到零時,延時信息消失,啟動命令發出。當延時信息多于一條時,延時信息
提示將以每秒顯示一條的速度循環顯示,某條延時時間到 1 秒時將優先顯示。
在進行菜單操作的過程中有事件信息產生時,控制器將立刻發出對應的報警音響,對應
的指示燈點亮??刂破鲗⒆詣又鸺壊藛瓮顺觯耆顺霾藛尾僮骱?,液晶屏將顯示該信息。
當系統內已經有任意一種或幾種信息存在時,再進行菜單操作,如果不人為的退出菜單
操作,且無任何鍵盤操作,控制器將延時 20 秒后自動退出菜單操作,液晶屏將顯示當前的
[首警] 08-05 10:44
031002點型感煙 總線設備
[火警] 總數:005
001 08-05 10:44 031002點型感煙
================
[啟動] 總數:002
001 08-05 10:44 000002聲光警報
002 08-05 10:44 000002聲光警報
手動[√] 自動[√] 噴灑[×] 10:44
[首警] 08-05 10:44
031002點型感煙 總線設備
[火警] 總數:005
001 08-05 10:44 031002點型感煙
================
[啟動] 總數:002
001 08-05 10:44 000002聲光警報
[延時] 總數:002
001 031秒 031012送風機
手動[√] 自動[√] 噴灑[×] 10:45
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
24
信息。
4.5.3 運行記錄檢查
控制器具有 2 個事件記錄器,分別是 999 條的火警記錄器用于專門記錄火警事件信息,
999 條的運行記錄器用于記錄除火警以外的其它事件信息。按下“記錄檢查”鍵,進入記錄
檢查接口,如圖 4-18 所示。
圖 4-18
按對應按鍵可分別檢查火警記錄和運行記錄,兩種記錄顯示和操作類似,下面以運行記
錄檢查為例說明記錄檢查方法。
按“2”鍵,系統將顯示運行記錄信息,每條信息包括記錄信息的順序號、發生的時間、
六位編碼、類型、內容提要及漢字信息。
六位編碼:當此條信息為外部設備信息時,此編碼為用戶編碼;其余信息,此編碼為 0。
類型:當此條信息為外部設備信息時,此項為設備類型;若記錄的是系統操作,則此項
為操作類型。
內容提要:對所發生事件說明,如故障、啟動、回饋等。
圖 4-19 為逐條查看運行記錄的圖例,按“△”、“▽”鍵可上下翻查其余記錄。
圖 4-19
4.5.4 信息的打印
在查看記錄時,當打印機處于非禁止打印狀態時,可以選中要打印的信息條(反白顯示),
按下“確認”鍵就可以將記錄的信息打印出來。另外,當控制器處于“自動打印”狀態時,
*記錄檢查操作*
1 火警記錄檢查
2 運行記錄檢查
手動[√] 自動[√] 噴灑[×] 10:55
*運行記錄檢查*
397 復位 08-05 03:20
000002控制器
398 屏蔽 08-05 03:22
031002防盜模塊
399 動作 08-05 03:27
031006噴淋泵
400 故障 08-05 03:30
000001從機
手動[√] 自動[√] 噴灑[×] 10:55
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
25
故障
06 月 01 日 10:22
NO 101010
火災顯示盤
總線設備
事件
時間
二次碼
設備類型
漢字注釋信息
控制器還可隨時將系統中的各種信息打印出來。信息的打印格式如圖 4-20 所示。
圖 4-20
4.6 控制器報警聲音提示及消音
在發生火警或故障等警報的情況下,控制器的揚聲器會發出相應的警報聲加以提示,當
有多種警報信息時,控制器按以下排序發出對應的警報聲音:
1)火警/預警聲: 消防車聲
2)氣體噴灑聲: 警車聲
3)監管聲: 機關槍聲
4)動作聲: 響 0.48 秒-停 0.96 秒的嘀-嘀聲
5)回饋聲: 響 0.16 秒-停 0.32 秒的嘀-嘀聲
6)啟動聲: 響 0.16 秒-停 1.6 秒的嘀-嘀聲
7)延時聲: 響 0.1 秒-停 0.32 秒的嘀-嘀聲
8)故障聲: 救護車聲
如果需要禁止控制器本機的報警聲音,按“消音”鍵,揚聲器終止發出警報聲。如有新
的警報發生時,控制器將再次發出警報聲。
4.7 警報器的消音及啟動
在發生火警時,控制器所連接的警報器將發出報警聲,提示人員有火警存在,如果值班
人員發現不是真實火警時,可以按“警報器消音/啟動”鍵,來禁止警報器和訊響器發出聲
音報警,警報器消音的同時控制器的“聲光警報器消音”指示燈點亮,有新的火警發生時,
警報器將再次發出聲音報警,同時控制器的“聲光警報器消音”指示燈熄滅。也可以通過按
下“警報器消音/啟動”鍵來手動啟動控制器所連接的警報器,控制器將提示“按確認鍵啟
動所有警報輸出”,在按確認鍵后,警報器和訊響器將啟動?!熬瘓笃飨?啟動”鍵需要使
用用戶密碼(或更高級密碼)解鎖后才能進行操作。
4.8 火警及故障的處理
4.8.1 故障的一般處理方法
故障一般可分為兩類,一類為控制器內部部件產生的故障,如主備電故障、總線故障
等;另一類是現場設備故障,如探測器故障、模塊故障等。故障發生時,可按“消音”鍵終
止故障警報聲。
? 若主電掉電,采用備電供電,處于充滿狀態的備電可維持控制器工作 8 小時以上,
直至備電自動保護;在備電自動保護后,為提示用戶消防報警系統已關閉,控制器會提示
1 小時的故障聲(GB 4717-2005 的要求);在使用過備電供電后,需要盡快恢復主電供電
并給電池充電 48 小時,以防蓄電池?fù)p壞。
? 若系統發生故障,應及時檢修,若需關機,應做好詳細記錄。
? 若現場設備故障,應及時維修,因特殊原因不能及時排除的故障,應利用系統提供
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
26
的設備屏蔽功能將設備暫時從系統中屏蔽,待故障排除后利用取消屏蔽功能將設備恢復。
4.8.2 火警的一般處理方法
當發生火警時,應先檢查發生火警的部位,并確認是否有火災發生。
若確認為火災發生,應立刻通知消防部門,并組織人員疏散。
若為誤報警,記錄下誤報警設備號及報警時間,確認誤報警設備的現場情況,如有無較
大的灰塵、水蒸氣、溫度劇烈變化、氣流、較大物體移動等,并記錄;如果出現有規律的誤
報,請聯系本公司售后服務人員解決。
4.9 設備的 設備的 屏蔽 與取消 屏蔽
當外部設備(探測器、模塊或火災顯示盤)發生故障時,可將它屏蔽掉,待修理或更換
后,再利用取消屏蔽功能將設備恢復。
4.9.1 設備屏蔽
按下“屏蔽”鍵(若控制器處于鎖鍵狀態,需輸入用戶密碼解鎖),屏幕顯示如圖 4-21
所示。
圖 4-21
假設需要屏蔽用戶編碼為 023066 的光電感煙探測器,其屏蔽操作應按照如下步驟進行:
? 輸入欲屏蔽設備的用戶編碼及設備類型“02306603”;
? 按“確認”鍵存儲,如該設備未曾被屏蔽,屏幕的屏蔽信息中將增加該設備(如圖
4-22),否則在顯示屏上提示“操作處理失敗”(如圖 4-15)。
圖 4-22
請輸入掩碼號碼
00000000未定義
手動[√] 自動[√] 噴灑[×] 10:58
[首警] 08-05 10:44
031002點型感煙 總線設備
[屏蔽] 總數:001
001 08-05 10:58 023066點型感煙
================
[啟動] 總數:002
001 08-05 10:44 000002聲光警報
002 08-05 10:44 000002聲光警報
手動[√] 自動[√] 噴灑[×] 10:58
JB-QB-GST200 火災報警控制器(聯動型)安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
27
本控制器還可對報故障的設備實現直接屏蔽,即當有設備報故障時,可通過按“屏蔽”
鍵對焦點信息所對應的設備進行屏蔽,而不需輸入掩碼號碼。此時按下“確認”鍵,該設備
便會被屏蔽,如按“取消”鍵或 40 秒內不按“確認”鍵,該設備將不會被屏蔽,同時退出
屏蔽操作狀態。
4.9.2 取消屏蔽
按下“取消屏蔽”鍵(若控制器處于鎖鍵狀態,需輸入用戶密碼解鎖),屏幕顯示如圖
4-23 所示。
圖 4-23
假設欲取消屏蔽用戶編碼為 101022 的光電感煙探測器,其操作應按照如下步驟進行:
? 輸入欲取消屏蔽設備的用戶編碼及設備類型“10102203”;
? 按“確認”鍵存儲,如該設備已被屏蔽,則此設備將被取消屏蔽,如圖 4-15 所示。
本控制器還可對已屏蔽的設備實現直接取消屏蔽,即當有設備屏蔽時,可通過按“取消
屏蔽”鍵對焦點信息所對應的屏蔽設備進行取消屏蔽,而不需輸入取消屏蔽號碼。此時按下
“確認”鍵,該設備便會被取消屏蔽,如按“取消”鍵或 40 秒內不按“確認”鍵,該設備
將繼續被屏蔽,同時退出取消屏蔽操作狀態。
當有設備被屏蔽時,屏蔽指示燈亮;所有被屏蔽設備取消屏蔽后,屏蔽指示燈將熄滅。
4.9.3 查看屏蔽信息
屏蔽信息的查看與一般事件信息不同,即當僅有屏蔽信息存在時,按“復位”鍵后,將
不顯示屏蔽信息,但屏蔽指示燈仍亮(該設備仍處于屏蔽狀態,若想取消屏蔽該設備,只能
通過“取消屏蔽”操作來實現),此時若想查看屏蔽信息,可通過按“?”、“?”鍵來實現。
當屏蔽信息與其它事件信息同時存在時,查看方式與一般事件信息相同。具體操作方法見
4.5.2。
注意:在進行“屏蔽”、“取消屏蔽”、“啟動”、“停動”等操作中輸入設備的編碼時,可
以使用通配符“*”,表示這一位可以是 0~9 中的任意數字,這個功能可以使我們方便的將一
類設備屏蔽、取消屏蔽、啟動或停動。例如:如果要屏蔽掉系統中所有的防盜模塊,我們可
以在屏蔽操作時輸入:“******48”,這樣所有防盜模塊將被屏蔽,其中“48”為防盜模塊設
備類型代碼。
4.10 用戶設置
按下“用戶設置”鍵,可進入用戶設置接口,用戶設置接口包含“1 打印控制”、“2 啟
